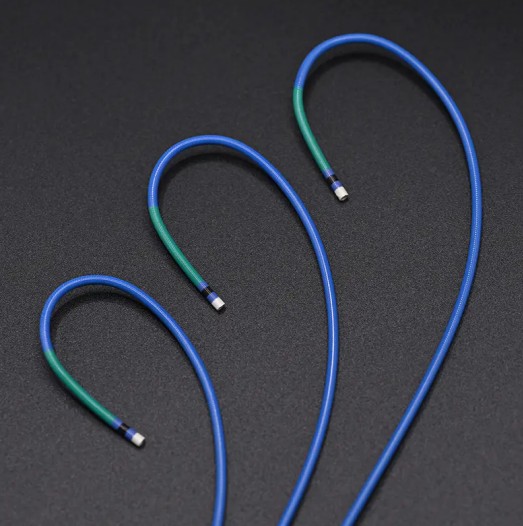

Đối với các ứng dụng ống thông trong đó khả năng chống xoắn, truyền mô-men xoắn và khả năng chịu áp suất là không thể thương lượng, ống thông được gia cố là sự lựa chọn rõ ràng hơn các lựa chọn thay thế không được gia cố . Cho dù yêu cầu là điều hướng qua giải phẫu quanh co, phân phối áp suất cao liên tục hay khả năng đẩy ổn định trên chiều dài trục dài, thì việc chọn cấu trúc gia cố phù hợp — bện, cuộn hoặc kết hợp — sẽ trực tiếp xác định hiệu suất của thiết bị và sự an toàn của bệnh nhân. Hướng dẫn này trình bày từng điểm quyết định chính: loại cốt thép, vật liệu nền, cấu hình tường và những cân nhắc dành riêng cho ứng dụng — để các nhóm kỹ thuật có thể tự tin chuyển từ thông số kỹ thuật sang thẩm định của nhà cung cấp. Tại sao việc gia cố lại cần thiết trong thiết kế ống thông hiện đại Ống polymer không được gia cố sẽ xẹp xuống khi bị nén ngang, bị xoắn ở những chỗ uốn cong và mất độ chính xác của mô-men xoắn trong thời gian dài. Các kiểu hỏng hóc này không được chấp nhận trong các ống thông can thiệp, ống dẫn hướng và các phụ kiện nội soi trong đó việc kiểm soát chính xác ở đầu xa là rất quan trọng. Ống gia cố bện và các công trình được gia cố bằng cuộn dây giải quyết những vấn đề này bằng cách nhúng một lớp kết cấu vào trong thành ống. Kết quả là một ống duy trì được hình dạng quang thông của nó dưới áp lực, truyền lực quay một cách hiệu quả dọc theo chiều dài của nó và chịu được áp lực bên trong có thể làm vỡ các vật tương đương không được gia cố. Những ưu điểm chính về hiệu suất của ống thông được gia cố bao gồm: Khả năng chống xoắn - duy trì độ thông suốt của lumen ở bán kính uốn cong có thể làm sập ống không được gia cố. Phản ứng mô-men xoắn — Truyền mô-men xoắn 1:1 cho phép điều khiển đầu xa chính xác từ tay cầm gần nhất. Khả năng chịu áp lực nổ — tường gia cố chịu được áp lực từ 300 psi đến hơn 1.200 psi tùy theo công trình. Độ ổn định kích thước - ID lumen vẫn nhất quán trong điều kiện nén bên ngoài hoặc chân không. Braid vs cuộn dây: Chọn kiến trúc cốt thép phù hợp Hai cấu trúc gia cố chính - bện và cuộn (lò xo) - cung cấp các cấu hình cơ học khác nhau về cơ bản. Việc lựa chọn giữa chúng đòi hỏi phải hiểu được nhu cầu cơ học chủ yếu của ứng dụng. Ống gia cố bện trong ống gia cố bện , các sợi thép không gỉ hoặc polyester được đan xen ở một góc bện được kiểm soát — thường là từ 45° đến 75° — xung quanh một trục gá trước khi phủ lớp áo khoác ngoài. Góc bện trực tiếp chi phối sự cân bằng giữa truyền mô-men xoắn và độ linh hoạt theo chiều dọc: A góc bện cao hơn (gần 75°) tăng cường độ bền của vòng và khả năng chịu áp lực nổ. A góc bện dưới (gần 45°) cải thiện việc truyền mô-men xoắn và độ cứng dọc trục. Bện bằng thép không gỉ (phổ biến nhất, 304 hoặc 316L) hỗ trợ áp suất nổ vượt quá 1.000 psi trong đường kính trục ống thông điển hình. Bện polyester cung cấp đủ độ bền cho các ứng dụng áp suất thấp hơn trong khi vẫn duy trì khả năng tương thích MRI. Ống gia cố dạng cuộn (Lò xo) Gia cố cuộn dây sử dụng dây quấn xoắn ốc được gắn vào thành ống. Cấu trúc này vượt trội về khả năng chống xoắn và độ bền của cột trong khi vẫn duy trì tính linh hoạt. Cuộn dây bước mở cho phép ống nén và kéo dài mà không làm mất đi độ thông suốt quang thông - đặc biệt có giá trị trong các thiết kế trục nội soi và thiết kế trục soi linh hoạt. Ưu đãi ống cuộn khả năng chống xoắn vượt trội ở các góc uốn chặt so với bím tóc. Truyền mô-men xoắn thấp hơn dây bện - cuộn dây không lý tưởng cho các ứng dụng yêu cầu điều khiển quay chính xác. Cấu trúc bện cuộn lai kết hợp cả hai lớp để đạt được cả khả năng chống xoắn và độ trung thực mô-men xoắn cao trong các thiết bị truy cập giải phẫu phức tạp. Tài sản Ống gia cố bện Ống cốt thép cuộn Lai (Cuộn bện) Truyền mô-men xoắn Tuyệt vời Trung bình Rất tốt Khả năng chống xoắn Tốt Tuyệt vời Tuyệt vời Áp lực nổ Rất cao Trung bình Cao Tính linh hoạt Tốt Rất tốt Tốt Khả năng tương thích MRI Phụ thuộc vào chất liệu dây Phụ thuộc vào chất liệu dây Phụ thuộc vào chất liệu dây Ứng dụng điển hình Ống thông dẫn hướng, vỏ bọc giới thiệu Máy nội soi, trục linh hoạt Ống thông có thể điều khiển được, truy cập phức tạp Bảng 1: So sánh hiệu suất của các kết cấu cốt thép bện, cuộn và lai Ống y tế nhiều lớp: Việc xây tường thúc đẩy hiệu suất như thế nào Ống y tế nhiều lớp cho phép mỗi lớp của thành trục ống thông phục vụ một chức năng riêng biệt - cho phép kết hợp hiệu suất mà ống một lớp, một vật liệu không thể đạt được. Cấu trúc ống thông gia cố ba lớp điển hình bao gồm: trongner liner - thường là PTFE hoặc FEP, cung cấp bề mặt ma sát thấp cho dây dẫn hoặc thiết bị đi qua, với hệ số ma sát thấp tới 0,04. Lớp gia cố - cấu trúc bện, cuộn hoặc hỗn hợp bằng thép không gỉ được nhúng trong một lớp keo dính hoặc liên kết trực tiếp với lớp lót bên trong và vỏ bọc bên ngoài. Áo khoác ngoài — PEBAX, Nylon hoặc polyurethane, được chọn để cân bằng tính linh hoạt, khả năng liên kết và các đặc tính bề mặt như độ bám dính của lớp phủ ưa nước. Có thể đạt được độ cứng thay đổi bằng cách chuyển đổi vật liệu vỏ ngoài dọc theo chiều dài trục - ví dụ: sử dụng PEBAX 72D cứng hơn ở đầu gần thuôn nhọn sang PEBAX 35D mềm hơn ở đầu xa. Thiết kế độ cứng gradient này là đặc điểm xác định của ống thông dẫn hướng và ống thông vi mạch hiệu suất cao. Áp suất nổ điển hình do kết cấu cốt thép (psi) Áp suất nổ (psi) 200 400 600 800 1000 1200 150 không gia cố 500 cuộn dây 1050 Bện (SS) 850 lai trongdicative burst pressure ranges by reinforcement type; actual values depend on OD, wall thickness, and material Ống y tế chống xoắn: Hình học uốn cong và kết cấu tương tác như thế nào Hiện tượng xoắn xảy ra khi ứng suất nén lên thành trong của chỗ uốn vượt quá khả năng kết cấu của ống. Ống y tế chống xoắn giải quyết vấn đề này thông qua sự kết hợp giữa hình học tường, kết cấu gia cố và lựa chọn vật liệu. Thông số quan trọng là bán kính uốn cong tối thiểu (MBR) - độ uốn cong chặt nhất mà ống có thể duy trì mà không bị xoắn hoặc biến dạng vĩnh viễn. Điểm chuẩn thực tế: không gia cố PEBAX tubing (OD 5F): MBR approximately 25–35 mm . Ống PEBAX được gia cố bằng cuộn (cùng OD): MBR giảm xuống xấp xỉ 10–15 mm . Ống nylon được gia cố bằng dây bện: xấp xỉ MBR 15–20 mm với áp suất nổ cao hơn đáng kể so với các lựa chọn thay thế cuộn dây. Tỷ lệ độ dày thành trên OD cũng đóng một vai trò quan trọng. Ống với một tỷ lệ tường trên OD từ 0,15 trở lên thường thể hiện khả năng chống xoắn tốt hơn đáng kể so với các công trình có thành mỏng, với chi phí là tỷ lệ lumen-to-OD nhỏ hơn. Đối với các ứng dụng yêu cầu tiếp cận thông qua giải phẫu với các góc uốn vượt quá 90° — chẳng hạn như tiếp cận xuyên tâm mạch vành hoặc chọc thủng xuyên vách ngăn — cấu trúc bện cuộn lai là giải pháp kỹ thuật đáng tin cậy nhất. Ống gia cố áp suất cao: Những cân nhắc về thiết kế cho các ứng dụng có yêu cầu cao Ống gia cố áp suất cao được yêu cầu trong các ứng dụng như cổng phun điện, ống thông phân phối chất cản quang và trục lạm phát bóng bay áp suất cao. Những ứng dụng này có thể gây áp lực nội bộ của 300 đến 1.200 psi - các giá trị đòi hỏi kỹ thuật chính xác của lớp gia cố. Bốn biến thiết kế kiểm soát hiệu suất áp suất nổ trong ống thông được gia cố: Đường kính dây - dây dày hơn làm tăng áp suất nổ nhưng làm giảm tính linh hoạt. Đường kính dây thép không gỉ từ 0,03 mm đến 0,10 mm bao gồm hầu hết các ứng dụng ống thông. Số lượng chọn (mật độ bện) — số lần chọn cao hơn (nhiều dây cắt nhau hơn trên mỗi inch) làm tăng độ bền của vòng. Phạm vi điển hình: 30–80 lượt chọn trên mỗi inch (PPI). Số lượng dây mang — nhiều sóng mang hơn sẽ tăng độ bao phủ tường và hiệu suất bùng nổ. Dây bện 16 sợi là tiêu chuẩn; Cấu trúc 32 sóng mang cung cấp phạm vi phủ sóng cao hơn cho các ứng dụng có yêu cầu áp suất cao. Chất liệu áo khoác và liên kết - áo khoác ngoài phải bao bọc hoàn toàn bím tóc để tránh bị bong ra dưới áp lực. Liên kết nóng chảy nhiệt là quy trình tiêu chuẩn để bám dính áo khoác có tính toàn vẹn cao. Ma trận lựa chọn dựa trên ứng dụng cho ống thông gia cố Bảng dưới đây mô tả các ứng dụng ống thông thông thường theo cấu trúc gia cố, vật liệu cơ bản và mục tiêu hiệu suất chính thích hợp. ứng dụng Loại cốt thép Chất liệu áo khoác Yêu cầu chính Ống thông dẫn hướng SS bện Ni lông / PEBAX Mô-men xoắn, áp suất nổ Ống thông siêu nhỏ SS bện (fine wire) PEBAX 35D–55D Tính linh hoạt, trackability trongtroducer Sheath Bện hoặc cuộn PEBAX / Polyurethane Khả năng chống xoắn, column strength Ống thông tiêm thuốc cản quang Cao-density SS Braid Ni-lông 12 Cao pressure (800–1200 psi) Phụ kiện nội soi cuộn dây PEBAX / Silicon Bán kính uốn cong chặt chẽ, linh hoạt Trục ống thông có thể điều khiển được Lai (Cuộn bện) Độ dốc PEBAX Khả năng chống xoắn xoắn Bảng 2: Cấu trúc gia cố và lựa chọn vật liệu bằng cách ứng dụng ống thông Cấu hình độ cứng thay đổi: Phù hợp với tính linh hoạt dọc theo trục Một trong những khía cạnh quan trọng nhất về mặt lâm sàng - và thường không được xác định rõ - của thiết kế ống thông gia cố là sự chuyển đổi độ cứng dọc theo chiều dài trục. Một ống thông có độ cứng đồng đều sẽ hoạt động kém trong giải phẫu quanh co. Một ống thông mềm đều sẽ thiếu khả năng đẩy để vượt qua lực cản. Thiết kế trục ống thông hiện đại sử dụng quản lý độ cứng vùng thông qua một số kỹ thuật: Chuyển tiếp áo khoác PEBAX được phân loại — từ PEBAX 72D (gần) đến PEBAX 25D (đầu xa) trong 2–4 vùng riêng biệt, giảm độ cứng theo hệ số 3–5× dọc theo trục. Độ che phủ bím tóc có thể thay đổi - việc giảm số lần chọn hoặc số lượng sóng mang về phía đầu xa sẽ làm mềm phần đầu trong khi vẫn duy trì phản ứng mô-men xoắn ở trục giữa. Thay đổi bước cuộn dây có chọn lọc - bước cuộn rộng hơn ở phần xa tạo ra vùng đầu mềm hơn, phù hợp hơn. Thông số độ cứng dọc theo trục ống thông (Minh họa) Độ cứng tương đối Gần Trục giữa Mẹo xa Thấp Giữa Cao Đồng phục PEBAX 72D PEBAX 55D PEBAX 35D PEBAX 25D Cấu hình độ cứng gradient minh họa bằng cách sử dụng chuyển tiếp áo khoác PEBAX theo vùng Xử lý bề mặt và lớp phủ giúp nâng cao hiệu suất của ống gia cố Bề mặt bên ngoài của ống thông gia cố có thể được thiết kế thêm thông qua các phương pháp xử lý bề mặt để cải thiện hiệu quả lâm sàng: lớp phủ ưa nước — giảm ma sát bề mặt tới 90% khi bị ướt, cho phép di chuyển dễ dàng hơn qua các mạch và giảm chấn thương mạch máu. Lớp phủ kỵ nước (PTFE) — cung cấp bề mặt chống dính chống lại sự kết dính của máu và giảm nguy cơ hình thành huyết khối trong các ứng dụng lưu giữ kéo dài. Xử lý bề mặt kháng khuẩn - phù hợp với ống thông lưu động lâu dài trong đó việc giảm thiểu rủi ro nhiễm trùng là ưu tiên về mặt pháp lý và lâm sàng. Đánh dấu hoặc sọc cản quang - các hợp chất bari sulfat hoặc bismuth trioxide được nhúng cho phép hiển thị huỳnh quang vị trí ống thông mà không cần tăng thêm độ cứng đáng kể cho trục. Yêu cầu về quy định và chất lượng đối với việc cung cấp ống thông gia cố Việc tìm nguồn cung cấp ống thông được gia cố cho các thiết bị y tế được quản lý đòi hỏi nhiều hơn sự phù hợp về kích thước. Nhà sản xuất thiết bị nên xác minh những điều sau từ bất kỳ nhà cung cấp ống nào: Hệ thống quản lý chất lượng được chứng nhận ISO 13485 bao gồm chế tạo dây bện/cuộn dây, đồng đùn và xử lý sau. Sản xuất trong phòng sạch tuân thủ GMP (ISO Loại 7 hoặc 8) dành cho sản xuất được kiểm soát hạt. Tài liệu xác nhận quy trình (IQ/OQ/PQ) với bằng chứng lấy mẫu thống kê về tính nhất quán về kích thước và cơ học. Dữ liệu tương thích sinh học theo ISO 10993 cho tất cả các vật liệu tiếp xúc với mô hoặc máu của bệnh nhân. Khả năng truy xuất nguồn gốc đầy đủ của nguyên liệu thô - số lô nhựa và dây, giấy chứng nhận tuân thủ và hồ sơ kiểm tra trong quá trình - để hỗ trợ việc gửi Tệp kỹ thuật 510(k), PMA hoặc CE. Giới thiệu về LINSTANT Kể từ khi thành lập vào năm 2014, CÔNG TY TNHH VẬT LIỆU POLYMER NINGBO LINSTANT. có chuyên môn về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết tận tâm của chúng tôi với các nhà sản xuất thiết bị y tế là cam kết của chúng tôi về độ chính xác, an toàn, khả năng phát triển quy trình đa dạng và đầu ra ổn định. LINSTANT có một xưởng thanh lọc kéo dài gần như 20.000 mét vuông và đáp ứng các yêu cầu của GMP. Cơ sở vật chất của chúng tôi bao gồm 15 dây chuyền ép đùn nhập khẩu với nhiều kích cỡ trục vít khác nhau và khả năng ép đùn đồng thời đơn/đôi/ba lớp, 8 dây chuyền ép đùn PEEK, 2 dây chuyền ép phun, gần 100 bộ thiết bị dệt/lò xo/phủ và 40 bộ thiết bị hàn và tạo hình. Các nguồn lực này cùng nhau đảm bảo khả năng thực hiện hiệu quả cho các đơn đặt hàng. Phạm vi kinh doanh: Sản phẩm của chúng tôi bao gồm nhiều kích cỡ khác nhau, bao gồm ống đơn/nhiều lớp ép đùn, ống đơn/nhiều lumen, ống bóng đơn/đôi/ba lớp, vỏ bọc gia cố dạng cuộn/bện, ống PEEK/PI bằng vật liệu kỹ thuật đặc biệt và các giải pháp xử lý bề mặt khác nhau. Câu hỏi thường gặp Câu 1: Ống gia cố bện là gì và nó được tạo ra như thế nào? Ống gia cố dạng bện được sản xuất bằng cách dệt các sợi thép không gỉ hoặc polyester trên trục gá ở góc bện được kiểm soát, sau đó phủ một lớp áo polyme lên trên bện thông qua quá trình ép đùn hoặc phản xạ nhiệt. Kết quả là một cấu trúc nhiều lớp có áp suất nổ và truyền mô-men xoắn cao hơn đáng kể so với ống không được gia cố có cùng đường kính ngoài. Câu hỏi 2: Sự khác biệt giữa ống y tế chống xoắn và ống thông tiêu chuẩn là gì? Ống thông tiêu chuẩn sẽ bị xoắn khi bị uốn cong vượt quá bán kính uốn cong tối thiểu của nó, làm xẹp lòng ống và chặn đường đi của chất lỏng hoặc thiết bị. Ống y tế chống xoắn sử dụng cuộn dây hoặc dây bện gia cố để hỗ trợ thành ống chống vênh - duy trì độ thông suốt ở các góc uốn và bán kính có thể khiến ống tiêu chuẩn bị hỏng. Câu hỏi 3: Khi nào tôi nên sử dụng ống y tế nhiều lớp thay vì cấu trúc một lớp? Ống y tế nhiều lớp is indicated when no single material can simultaneously meet all performance requirements. For example, when a catheter must have a low-friction inner surface for guidewire passage (PTFE liner), embedded structural reinforcement, and a bondable outer surface for tip attachment or hydrophilic coating (PEBAX jacket) — a multi-layer construction is the engineered solution. Câu hỏi 4: Ống gia cố áp suất cao có thể đạt được áp suất nổ nào? Ống gia cố áp suất cao using stainless steel braid with 32 carriers, high pick density, and a Nylon 12 jacket can achieve burst pressures exceeding 1,200 psi in standard catheter shaft diameters (4F–8F). Actual performance depends on wire diameter, braid angle, jacket material, and tubing OD — all of which should be confirmed through prototype testing during development. Câu hỏi 5: Ống thông gia cố có thể tương thích với MRI không? Đúng. Ống thông được gia cố tương thích với MRI thay thế dây thép không gỉ bằng các chất thay thế không sắt từ như sợi polyester, PEEK hoặc nitinol. Ống bện bằng polyester là lựa chọn phổ biến nhất cho các thiết kế ống thông có điều kiện MRI, mặc dù nó mang lại áp suất nổ thấp hơn so với cấu trúc bện bằng thép không gỉ có hình học tương đương.

Khi lựa chọn giữa ống bóng y tế và ống thông tiêu chuẩn, câu trả lời tùy thuộc vào ứng dụng lâm sàng - nhưng đối với các thủ thuật yêu cầu giãn nở có kiểm soát, duy trì áp suất chính xác hoặc hệ thống bóng ống thông phức tạp, ống bóng bay luôn hoạt động tốt hơn ống thông tiêu chuẩn . Bài viết này phân tích những điểm khác biệt chính, lựa chọn vật liệu, tiêu chuẩn hiệu suất và tiêu chí lựa chọn để giúp các kỹ sư thiết bị y tế và nhóm mua sắm đưa ra quyết định sáng suốt. là gì Ống bóng y tế và nó khác với ống thông tiêu chuẩn như thế nào? Ống bóng được thiết kế đặc biệt cho chu kỳ lạm phát và giảm phát dưới áp suất được kiểm soát. Nó phải chịu được áp lực cơ học lặp đi lặp lại, duy trì độ chính xác về kích thước trong quá trình giãn nở và trở lại hình dạng ban đầu sau khi giảm phát. Ngược lại, ống thông tiêu chuẩn được thiết kế chủ yếu để vận chuyển chất lỏng - nó ưu tiên khả năng chống xoắn, tính linh hoạt và độ thông thoáng hơn là hiệu suất giãn nở xuyên tâm. Sự khác biệt về cấu trúc là đáng kể: Ống bóng uses đồng đùn nhiều lớp (đơn/đôi/ba lớp) để tối ưu hóa độ đàn hồi của tường và khả năng chịu áp lực nổ. Ống thông tiêu chuẩn thường sử dụng phương pháp ép đùn một lớp với bện hoặc cuộn được gia cố để có khả năng đẩy. Ống bóng ống thông phải đáp ứng mức áp suất nổ cụ thể - thường nằm trong khoảng từ 6 atm đến hơn 20 atm tùy thuộc vào ứng dụng. Dung sai độ dày thành trong ống bóng thường được giữ ở mức ± 0,01 mm hoặc chặt hơn để đảm bảo hình dạng lạm phát có thể dự đoán được. tính năng Ống bóng y tế Ống thông tiêu chuẩn Chức năng chính Kiểm soát lạm phát/giãn nở Đường dẫn chất lỏng/dây Kết cấu tường Đồng đùn nhiều lớp Lớp đơn hoặc gia cố Phạm vi áp suất nổ 6–30 atm Thường không được xếp hạng Dung sai của tường ±0,01 mm hoặc chặt hơn ± 0,05–0,10 mm điển hình Tùy chọn vật liệu nilon, PTFE, PET, PEBAX PEBAX, Polyurethane, Silicon Bảng 1: Sự khác biệt chính giữa ống bóng y tế và ống thông tiêu chuẩn Các vấn đề về vật liệu: Tại sao ống bóng PTFE và cấu trúc nhiều lớp lại dẫn đầu lĩnh vực này Lựa chọn vật liệu là quyết định có tác động lớn nhất trong thiết kế ống bóng bay. Bốn vật liệu được sử dụng phổ biến nhất đều mang lại sự đánh đổi hiệu suất riêng biệt: Ống bóng PTFE Ống bóng bay PTFE mang lại độ trơ hóa học đặc biệt, hệ số ma sát rất thấp (khoảng 0,04) và khả năng tương thích sinh học vượt trội. Đây là lựa chọn ưu tiên cho các ứng dụng trong đó độ bôi trơn và tính không phản ứng là quan trọng nhất - chẳng hạn như lumen dây dẫn mạch vành và hệ thống bóng rửa thuốc. Tuy nhiên, PTFE tương đối không tuân thủ, điều này hạn chế việc sử dụng nó trong các ứng dụng đòi hỏi sự giãn nở xuyên tâm đáng kể. nilon và Polyamid Ống bóng làm bằng nylon mang lại sự cân bằng mạnh mẽ về độ bền nổ, tính linh hoạt và khả năng xử lý. Nylon 12 và Nylon 11 được sử dụng rộng rãi trong chế tạo bóng nong mạch vì chúng hỗ trợ cả cấu hình bóng bán tuân thủ và không tuân thủ. Áp lực bùng nổ của 14–20 atm có thể đạt được thường xuyên với độ dày thành và cấu hình lớp thích hợp. PET (Polyethylene Terephthalate) PET là tiêu chuẩn vàng cho ống bóng không đạt tiêu chuẩn. Nó mang lại sự tuân thủ xuyên tâm tối thiểu sau khi hình thành và thường được sử dụng trong các ứng dụng mạch máu ngoại biên và tim áp suất cao. Bóng PET duy trì đường kính định mức dưới áp lực, mang lại kết quả có thể dự đoán được trong điều trị tổn thương vôi hóa. PEBAX (Khối Polyether Amide) PEBAX được ưa chuộng rộng rãi cho các loại bóng bay tuân thủ do đặc tính đàn hồi và khả năng chống mỏi tuyệt vời. Nó hỗ trợ cấu hình bóng mềm hơn, phù hợp hơn — rất phù hợp cho bóng tắc nghẽn và một số ứng dụng về đường tiêu hóa. Các loại PEBAX có phạm vi từ Shore 25D đến 72D, mang lại sự linh hoạt trong thiết kế. So sánh áp suất nổ vật liệu (Phạm vi điển hình, atm) Áp suất nổ (atm) 5 10 15 20 8 PTFE 17 Nylon 20 PET 12 PEBAX Áp suất nổ tối đa điển hình của vật liệu ống bóng (giá trị biểu thị; thông số thực tế phụ thuộc vào hình dạng và thiết kế) Ống y tế tùy chỉnh: Khi hồ sơ tiêu chuẩn không đủ Nhiều thiết bị dựa trên ống thông thế hệ tiếp theo yêu cầu ống y tế tùy chỉnh vượt xa các thông số kỹ thuật sẵn có. Giải pháp ống bóng tùy chỉnh rất quan trọng khi: Thiết bị yêu cầu đường kính ngoài không chuẩn — chẳng hạn như các cấu hình dưới milimet dành cho trẻ em hoặc mạch máu thần kinh. Bóng bay phải tích hợp lớp phủ thuốc hoặc xử lý bề mặt chuyên dụng sau ép đùn. Ứng dụng yêu cầu cấu hình nhiều lumen - ví dụ, lumen lạm phát riêng biệt cùng với lumen dây dẫn hướng trong cùng một trục. Mã màu, dải cản quang hoặc điểm đánh dấu là cần thiết để có thể hiển thị bằng huỳnh quang. Việc đệ trình quy định yêu cầu xác nhận quy trình bằng văn bản và truy xuất nguồn gốc của các lô nguyên liệu thô. Các nhà sản xuất có khả năng ép đùn ba lớp và sản xuất tuân thủ tiêu chuẩn GMP có thể hỗ trợ phạm vi OD nhỏ như 0,3 mm đến trên 10 mm , với độ dày thành từ 0,05 mm đến 1,5 mm - mang lại cho các kỹ sư thiết kế khả năng tự do đáng kể để tối ưu hóa cả hiệu suất cơ học và chức năng. Các số liệu hiệu suất quan trọng trong việc lựa chọn ống thông bóng Khi đánh giá ống bóng ống thông đối với một ứng dụng cụ thể, năm số liệu hiệu suất sẽ hướng dẫn quyết định: 1. Hồ sơ tuân thủ Bóng bay phù hợp sẽ mở rộng đường kính khi áp suất tăng - hữu ích cho các nhiệm vụ tắc và xấp xỉ. Bóng không tuân thủ duy trì đường kính cố định và được ưu tiên để làm giãn tổn thương một cách chính xác. Bóng bay bán tuân thủ cung cấp một nền tảng trung gian. Việc chọn sai hồ sơ tuân thủ cho một ứng dụng sẽ ảnh hưởng trực tiếp đến kết quả của thủ tục. 2. Áp lực bùng nổ và giới hạn an toàn Áp suất nổ định mức (RBP) là áp suất tại đó 99,9% bóng bay sẽ không nổ với độ tin cậy 95%, theo hướng dẫn ISO 10555. Biên độ an toàn ít nhất là 15–20% so với áp suất làm việc danh nghĩa là thông lệ tiêu chuẩn trong các ứng dụng về tim và mạch máu. 3. Tính nhất quán về chiều Ống bóng có độ dày thành không nhất quán dẫn đến lạm phát không đối xứng - một rủi ro an toàn trong bất kỳ thủ thuật mạch máu nào. Dây chuyền ép đùn chính xác được trang bị hệ thống đo micromet laser có thể duy trì dung sai OD trong phạm vi ± 0,01 mm trong thời gian thực. 4. Chống mỏi Ống thông hoặc thiết bị bóng có thể tái sử dụng được sử dụng trong các tình huống lạm phát nhiều lần phải vượt qua bài kiểm tra độ mỏi theo chu kỳ. PEBAX và một số loại nylon nhất định cho thấy tuổi thọ mỏi vượt quá 500 chu kỳ lạm phát không có sự suy giảm hiệu suất có thể đo lường được trong thử nghiệm có kiểm soát. 5. Khả năng tương thích khử trùng Vật liệu ống bóng phải tương thích với phương pháp khử trùng được sử dụng - EO (ethylene oxit), chiếu xạ gamma hoặc chùm tia điện tử. PTFE và PET hoạt động tốt trên cả ba phương pháp. Một số loại PEBAX có thể yêu cầu xác định liều chiếu xạ để xác nhận tính chất cơ học không bị suy giảm. Khả năng chống mỏi theo vật liệu (Chu kỳ lạm phát, chỉ báo) Chu kỳ (×100) 1 2 3 4 5 PTFE Nylon PET PEBAX 150 350 250 500 Hiệu suất chu trình mỏi chỉ định theo vật liệu; kết quả thực tế khác nhau tùy theo điều kiện thiết kế và thử nghiệm Hướng dẫn lựa chọn dựa trên ứng dụng cho ống bóng Các khu vực lâm sàng khác nhau đặt ra những yêu cầu khác nhau đối với ống bóng. Bảng dưới đây cung cấp sơ đồ ứng dụng thực tế cho vật liệu cho các trường hợp sử dụng bóng thông thường: ứng dụng Vật liệu ưa thích Loại tuân thủ Áp suất điển hình Nong mạch vành Ni lông / PET Không tuân thủ 12–20 atm Mạch máu ngoại biên Ni lông / PEBAX Bán tuân thủ 8–14 atm Giãn nở tiết niệu PEBAX / Silicon tuân thủ 3–8 atm Giãn thực quản PEBAX tuân thủ 2–6 atm Bảo vệ thần kinh / tắc mạch PTFE / Ni lông Không tuân thủ 6–12 atm Bóng phủ thuốc PTFE / Ni lông Bán tuân thủ 8–16 atm Bảng 2: Vật liệu ống bóng được khuyến nghị và loại tuân thủ theo ứng dụng lâm sàng Chất lượng sản xuất và cân nhắc về quy định Đối với các nhà sản xuất thiết bị y tế, việc tìm nguồn cung ứng ống bóng từ nhà sản xuất tuân thủ GMP không phải là tùy chọn - đó là yêu cầu quy định cơ bản. Các chỉ số chất lượng sản xuất chính bao gồm: Chứng nhận ISO 13485 cho hệ thống quản lý chất lượng bao gồm thiết kế, ép đùn và xử lý sau. Môi trường sản xuất phòng sạch (ISO loại 7 hoặc 8) để ngăn ngừa ô nhiễm hạt trong quá trình ép đùn và xử lý. Giám sát kích thước trong dây chuyền sử dụng hệ thống đo laze để có phản hồi chất lượng theo thời gian thực. Khả năng truy xuất nguồn gốc đầy đủ của vật liệu - bao gồm số lô nhựa, thông số xử lý và hồ sơ kiểm tra - để hỗ trợ việc gửi Tệp kỹ thuật 510(k) hoặc CE. Xử lý tài liệu xác nhận (IQ/OQ/PQ) cho từng sản phẩm ống tùy chỉnh để đảm bảo tính nhất quán giữa các lô sản xuất. Các nhà sản xuất cũng cung cấp các khả năng tiếp theo — chẳng hạn như tạo hình bong bóng, liên kết đầu, phủ bề mặt và lắp ráp — mang lại giá trị đáng kể bằng cách giảm độ phức tạp của chuỗi cung ứng và cho phép chu kỳ lặp lại thiết kế nhanh hơn. Giới thiệu về LINSTANT Kể từ khi thành lập vào năm 2014, CÔNG TY TNHH VẬT LIỆU POLYMER NINGBO LINSTANT. có chuyên môn về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết tận tâm của chúng tôi với các nhà sản xuất thiết bị y tế là cam kết của chúng tôi về độ chính xác, an toàn, khả năng phát triển quy trình đa dạng và đầu ra ổn định. LINSTANT có một xưởng thanh lọc kéo dài gần như 20.000 mét vuông và đáp ứng các yêu cầu của GMP. Cơ sở vật chất của chúng tôi bao gồm 15 dây chuyền ép đùn nhập khẩu với nhiều kích cỡ trục vít khác nhau và khả năng ép đùn đồng thời đơn/đôi/ba lớp, 8 dây chuyền ép đùn PEEK, 2 dây chuyền ép phun, gần 100 bộ thiết bị dệt/lò xo/phủ và 40 bộ thiết bị hàn và tạo hình. Các nguồn lực này cùng nhau đảm bảo khả năng thực hiện hiệu quả cho các đơn đặt hàng. Phạm vi kinh doanh: Sản phẩm của chúng tôi bao gồm nhiều kích cỡ khác nhau, bao gồm ống đơn/nhiều lớp ép đùn, ống đơn/nhiều lumen, ống bóng đơn/đôi/ba lớp, vỏ bọc gia cố dạng cuộn/bện, ống PEEK/PI bằng vật liệu kỹ thuật đặc biệt và các giải pháp xử lý bề mặt khác nhau. Câu hỏi thường gặp Câu hỏi 1: Sự khác biệt giữa ống bóng y tế tuân thủ và không tuân thủ là gì? Ống bóng phù hợp sẽ mở rộng đường kính khi áp suất bơm tăng lên, làm cho nó phù hợp với các quy trình tắc và xấp xỉ. Ống bóng không tuân thủ duy trì đường kính danh nghĩa cố định bất kể áp suất tăng cao hơn áp suất lạm phát định mức - nó được sử dụng khi cần có sự giãn nở chính xác, có kiểm soát của mạch hoặc lòng, chẳng hạn như trong nong mạch vành. Câu 2: Vật liệu nào được sử dụng phổ biến nhất trong các ứng dụng ống bóng bay PTFE? Ống bóng bay PTFE is most frequently used as a liner or inner layer in multi-layer constructions where lubricity and chemical inertness are prioritized — such as drug-eluting balloons or guidewire-compatible lumens. It is often combined with outer layers of Nylon or PEBAX to add burst strength and flexibility to the overall tubing structure. Câu hỏi 3: Ống y tế tùy chỉnh có thể được phát triển cho đường kính ngoài rất nhỏ không? Đúng. Các nhà sản xuất ép đùn tiên tiến có thể sản xuất ống y tế tùy chỉnh với đường kính ngoài nhỏ tới 0,3 mm, bao gồm các ứng dụng dành cho trẻ em, mạch máu thần kinh và nhãn khoa. Để đạt được dung sai chính xác ở các thang đo này đòi hỏi phải có thiết bị ép đùn vi mô chuyên dụng và hệ thống đo laze nội tuyến để duy trì tính nhất quán về kích thước. Câu hỏi 4: Việc ép đùn đồng thời ba lớp mang lại lợi ích như thế nào cho hiệu suất của ống bóng thông? Đồng đùn ba lớp cho phép mỗi lớp của ống bóng được tối ưu hóa cho một chức năng cụ thể: lớp bên trong để bôi trơn hoặc tương thích hóa học, lớp giữa cho độ bền kết cấu và áp suất nổ, và lớp ngoài cho các đặc tính bề mặt như khả năng liên kết hoặc độ bám dính của lớp phủ. Cách tiếp cận này cho phép đạt được mức hiệu suất mà phương pháp ép đùn một lớp không thể đạt được. Câu hỏi 5: Tôi nên mong đợi những tài liệu gì từ nhà cung cấp ống bóng bay tuân thủ tiêu chuẩn GMP? Nhà cung cấp đủ điều kiện phải cung cấp Giấy chứng nhận tuân thủ (CoC), hồ sơ truy xuất nguồn gốc vật liệu (số lô nhựa và chứng chỉ nhà cung cấp), báo cáo kiểm tra kích thước, hồ sơ xác nhận quy trình (IQ/OQ/PQ) và dữ liệu tương thích sinh học tham chiếu ISO 10993. Đối với các thị trường được quản lý, cũng có thể cần phải có tài liệu bổ sung như chứng nhận ISO 13485 và thỏa thuận chất lượng dành riêng cho khách hàng.

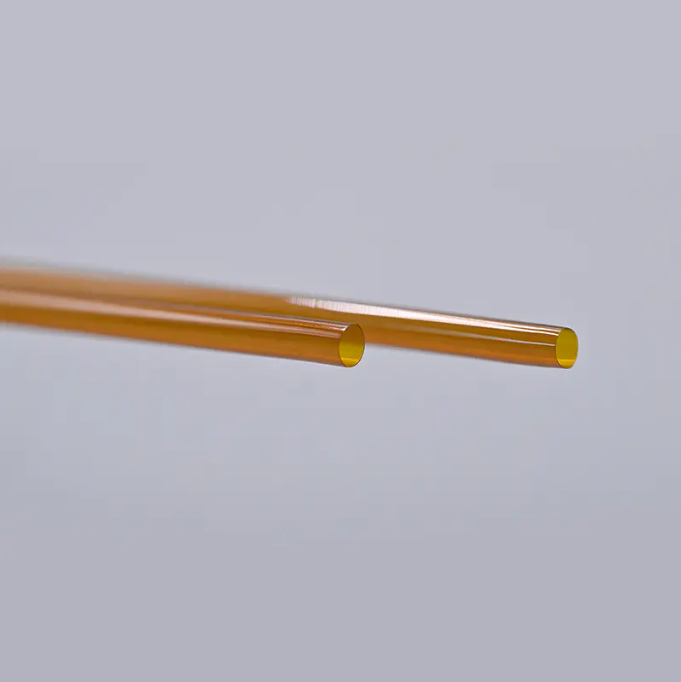

Ống polyimide y tế lý tưởng cho các ứng dụng nhiệt độ cao vì nó duy trì tính toàn vẹn về cấu trúc và cách điện ở nhiệt độ hoạt động liên tục lên tới 250°C (482°F), trong khi vẫn linh hoạt, trơ về mặt hóa học và tương thích sinh học. Không giống như các chất thay thế PTFE hoặc nylon, polyimide kết hợp khả năng phục hồi nhiệt với cấu trúc thành siêu mỏng - khiến nó trở thành vật liệu được ưa thích cho trục ống thông, dụng cụ phẫu thuật xâm lấn tối thiểu và các thiết bị mạch máu thần kinh trong đó độ chính xác và khả năng chịu nhiệt đồng thời rất quan trọng. Bài viết này khám phá các đặc tính nhiệt, cơ học và hóa học mang lại lợi thế cho ống polyimide y tế trong môi trường lâm sàng đòi hỏi khắt khe, được hỗ trợ bởi dữ liệu kỹ thuật và ví dụ ứng dụng trong thế giới thực. Hiệu suất nhiệt: Ưu điểm cốt lõi của ống Polyimide y tế Đặc tính xác định của ống polyimide y tế là độ ổn định nhiệt đặc biệt. Chuỗi polyme polyimide (PI) chứa các liên kết imit thơm có khả năng chống lại sự phân hủy nhiệt vượt xa khả năng của hầu hết các polyme cấp y tế linh hoạt. Chất liệu Nhiệt độ sử dụng liên tục. Nhiệt độ cao điểm. (Ngắn hạn) Tương thích nồi hấp Polyimide (PI) 250°C 300°C Có PTFE 200°C 260°C Có Ni-lông (PA12) 100°C 130°C Không PEEK 240°C 280°C Có Bảng 1: So sánh hiệu suất nhiệt của các vật liệu ống y tế thông thường Chu trình khử trùng nồi hấp tiêu chuẩn hoạt động ở 121–134°C . Ống polyimide y tế trải qua các chu trình này mà không bị thay đổi kích thước, tách lớp hoặc mất tính chất cơ học — một yêu cầu quan trọng đối với các dụng cụ phẫu thuật có thể tái sử dụng. (function() { var ctx = document.getElementById('tempChart').getContext('2d'); new Chart(ctx, { type: 'bar', data: { labels: ['Polyimide (PI)', 'PTFE', 'Nylon (PA12)', 'PEEK'], datasets: [{ label: 'Continuous Use Temperature (°C)', data: [250, 200, 100, 240], backgroundColor: ['#0e7c7b', '#38b2ac', '#81e6d9', '#2c7a7b'], borderRadius: 7, borderSkipped: false, }] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Continuous Use Temperature by Material (°C)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, max: 300, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false } } } } }); })(); Cấu trúc tường siêu mỏng mà không hy sinh sức mạnh Một trong những đặc tính có ý nghĩa lâm sàng nhất của ống polyimide y tế là khả năng đạt được độ dày thành mỏng tới 0,0025 mm (2,5 micron) trong khi vẫn duy trì độ bền kéo và độ cứng cột đặc biệt. Điều này là không thể với hầu hết các vật liệu ống nhựa nhiệt dẻo có đường kính ngoài tương đương. Đối với thiết kế ống thông thần kinh và tim, việc giảm thiểu đường kính bên ngoài trong khi tối đa hóa kích thước lòng bên trong là một thách thức kỹ thuật không ngừng. Ống polyimide đạt được tỷ lệ ID/OD cho phép: Tốc độ dòng phương tiện tương phản cao hơn mà không làm tăng cấu hình ống thông Điều chỉnh dây dẫn trong các ứng dụng mạch máu thần kinh có kích thước rất nhỏ Giảm chấn thương trong quá trình điều hướng nội mạch Cấu trúc nhiều lớp kết hợp truyền mô-men xoắn với tính linh hoạt Độ bền kéo của màng polyimide cấp y tế vượt quá 170 MPa , cho phép độ tin cậy của cấu trúc trong các thủ tục can thiệp đòi hỏi khắt khe. Kháng hóa chất và tương thích sinh học trong môi trường lâm sàng Ống polyimide y tế chứng tỏ tính trơ hóa học rộng, chịu được sự tiếp xúc với: Nước muối, máu và chất lỏng sinh học Chất tương phản và giải pháp tưới tiêu Các chất khử trùng thông thường: EtO, chiếu xạ gamma và nồi hấp hơi nước Hầu hết các dung môi hữu cơ và axit ở nhiệt độ phòng Khả năng tương thích sinh học được đánh giá theo ISO 10993 tiêu chuẩn. Ống polyimide y tế đáp ứng các yêu cầu về độc tế bào, độ nhạy cảm và khả năng tương thích huyết học, hỗ trợ việc sử dụng nó trong cả ứng dụng tiếp xúc ngắn hạn và thiết bị cấy ghép. Điều đáng chú ý là polyimide tiêu chuẩn hấp thụ độ ẩm theo thời gian, điều này có thể ảnh hưởng một chút đến độ chính xác về kích thước trong môi trường ẩm ướt. Đối với các ứng dụng yêu cầu tăng cường khả năng chống ẩm, nên sử dụng các biến thể polyimide fluoride hoặc ống composite polyimide lót PTFE. Đặc tính cách điện hỗ trợ các thiết bị điện sinh lý và cắt bỏ Polyimide là một trong số ít vật liệu linh hoạt có khả năng duy trì độ bền điện môi trên 150 kV/mm ngay cả ở nhiệt độ cao. Điều này làm cho ống polyimide y tế đặc biệt phù hợp cho: Ống thông điện sinh lý tim (EP) trong đó việc cách ly điện cực là rất quan trọng Trục ống thông cắt bỏ tần số vô tuyến (RF) tiếp xúc với năng lượng nhiệt Ống dẫn hướng sợi laser trong các thiết bị trị liệu bằng quang động và laser Vật liệu cách điện bằng chì có thể cấy ghép khi cần có hiệu suất điện lâu dài Chất đàn hồi silicone và nhựa nhiệt dẻo tiêu chuẩn cho thấy sự suy giảm chất điện môi đáng kể ở nhiệt độ trên 150°C. Polyimide duy trì khả năng cách điện gần như cơ bản trong toàn bộ phạm vi nhiệt độ hoạt động — một lợi thế an toàn quan trọng trong các liệu pháp dựa trên năng lượng. (function() { var ctx2 = document.getElementById('dielectricChart').getContext('2d'); new Chart(ctx2, { type: 'line', data: { labels: ['25°C', '100°C', '150°C', '200°C', '250°C'], datasets: [ { label: 'Polyimide', data: [160, 158, 155, 152, 148], borderColor: '#0e7c7b', backgroundColor: 'rgba(14,124,123,0.10)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5 }, { label: 'Silicone', data: [20, 18, 14, 9, 4], borderColor: '#38b2ac', backgroundColor: 'rgba(56,178,172,0.08)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5, borderDash: [6,3] } ] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Dielectric Strength vs. Temperature (kV/mm)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' }, title: { display: true, text: 'kV/mm', color: '#0e7c7b', font: { size: 13 } } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false }, title: { display: true, text: 'Temperature', color: '#0e7c7b', font: { size: 13 } } } } } }); })(); Các ứng dụng y tế chính của ống Polyimide Sự kết hợp giữa khả năng chịu nhiệt, độ chính xác về kích thước và khả năng tương thích sinh học giúp định vị ống polyimide y tế trên nhiều ứng dụng can thiệp và chẩn đoán: Thiết bị thần kinh và nội sọ Ống thông siêu nhỏ được sử dụng để tiếp cận mạch máu não xa cần có đường kính ngoài dưới 2 French (0,67 mm). Ống polyimide y tế mang lại độ chính xác như vậy trong khi vẫn duy trì khả năng đẩy cần thiết để điều hướng an toàn qua giải phẫu quanh co. Ống thông cắt bỏ tim Ống thông RF và phương pháp cắt lạnh làm cho trục tiếp xúc với chu kỳ nhiệt lặp đi lặp lại. Ống polyimide chịu được các chu kỳ này mà không bị nứt do mỏi — kéo dài tuổi thọ của thiết bị trong môi trường phòng thí nghiệm đa quy trình. Hệ thống phân phối và truyền thuốc Tính trơ hóa học của nó ngăn ngừa sự hấp phụ hoặc lọc thuốc, làm cho ống polyimide cấp y tế thích hợp cho các hệ thống phân phối thuốc nhắm mục tiêu, bao gồm cả ống truyền truyền ung thư. Dụng cụ phẫu thuật robot Các dụng cụ phẫu thuật được hỗ trợ bằng robot yêu cầu ống kết hợp tính linh hoạt với khả năng truyền mô-men xoắn chính xác. Các ống composite polyimide bện cung cấp các cấu hình độ cứng được kiểm soát phù hợp với cánh tay robot hoạt động theo các quy trình khử trùng lặp đi lặp lại. Khả năng sản xuất và tùy chỉnh Các nhà sản xuất ống polyimide y tế hiệu quả cung cấp tùy chỉnh OEM/ODM trên nhiều thông số để phù hợp với yêu cầu cụ thể của thiết bị: tham số Phạm vi điển hình Tác động ứng dụng Đường kính ngoài (OD) 0,1 mm – 6,0 mm Hồ sơ thiết bị, quyền truy cập tàu Độ dày của tường 0,0025 mm – 0,5 mm Kích thước Lumen, tính linh hoạt Nhiệt kế / Độ cứng Vùng mềm đến cứng Mô-men xoắn, khả năng đẩy Lớp lót bên trong Lớp phủ PTFE, ưa nước Độ bôi trơn, khả năng tương thích thuốc bện SS, Nitinol, bện nylon Khả năng chống xoắn, mô-men xoắn Bảng 2: Các thông số có thể tùy chỉnh để sản xuất OEM/ODM ống polyimide y tế Ống composite polyimide nhiều lớp - kết hợp lớp ngoài polyimide, lớp gia cố bện và lớp lót PTFE - đại diện cho cấu hình tiên tiến nhất cho trục ống thông hiệu suất cao được sử dụng trong các can thiệp phức tạp về tim và thần kinh. Giới thiệu về Công ty TNHH Vật liệu Polymer Linstant Ninh Ba Công ty TNHH Vật liệu Polymer Linstant Ninh Ba là nhà sản xuất và cung cấp ống y tế OEM/ODM chuyên nghiệp, được thành lập vào năm 2014. Với lực lượng lao động trên 400 nhân viên , công ty chuyên về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết của chúng tôi với các nhà sản xuất thiết bị y tế được phản ánh trong chính xác, an toàn, khả năng xử lý đa dạng và chất lượng sản phẩm ổn định — đảm bảo rằng mỗi mét ống polyimide y tế đều đáp ứng các tiêu chuẩn chính xác của ngành thiết bị chẩn đoán và can thiệp ngày nay. Câu hỏi thường gặp .faq-item { border: 1px solid #b2dfdb; border-radius: 8px; margin-bottom: 12px; overflow: hidden; transition: box-shadow 0.2s; } .faq-item:hover { box-shadow: 0 4px 18px rgba(14,124,123,0.13); } .faq-question { background: linear-gradient(90deg, #0e7c7b 0%, #38b2ac 100%); color: #ffffff; font-size: 16px; font-weight: bold; padding: 14px 18px; cursor: pointer; display: flex; justify-content: space-between; align-items: center; user-select: none; transition: background 0.2s; } .faq-question:hover { background: linear-gradient(90deg, #0a5f5e 0%, #2c9e98 100%); } .faq-arrow { font-size: 18px; transition: transform 0.3s; display: inline-block; } .faq-answer { background: #f0fafa; color: #1a3c40; font-size: 16px; padding: 0 18px; max-height: 0; overflow: hidden; transition: max-height 0.35s ease, padding 0.25s; } .faq-answer.open { max-height: 300px; padding: 14px 18px; } .faq-arrow.open { transform: rotate(90deg); } Câu hỏi 1: Ống polyimide y tế có thể chịu được nhiệt độ liên tục như thế nào? ▶ Ống polyimide y tế thường hỗ trợ hoạt động liên tục lên đến 250°C , với khả năng chịu phơi nhiễm ngắn hạn vượt quá 300°C. Điều này làm cho nó tương thích với khử trùng bằng nồi hấp (121–134°C) và các quy trình trị liệu dựa trên năng lượng như cắt bỏ RF. Câu hỏi 2: Ống polyimide y tế có tương thích sinh học và an toàn khi tiếp xúc với bệnh nhân không? ▶ Vâng. Ống polyimide cấp y tế được đánh giá theo ISO 10993 tiêu chuẩn tương thích sinh học, bao gồm độc tính tế bào, độ nhạy cảm và khả năng tương hợp máu. Nó được sử dụng rộng rãi trong các ứng dụng thiết bị nội mạch, nội tim và mạch máu thần kinh trên toàn cầu. Câu hỏi 3: Ống polyimide y tế có thể được tùy chỉnh cho các thiết kế ống thông cụ thể không? ▶ Chắc chắn rồi. Tùy chỉnh OEM/ODM có sẵn cho đường kính ngoài, độ dày thành, kết cấu nhiều lớp (bao gồm lớp lót PTFE hoặc cốt thép bện), vùng độ cứng và lớp phủ bề mặt như lớp hoàn thiện ưa nước hoặc bôi trơn. Độ dài tùy chỉnh và thông số kỹ thuật có dung sai chặt chẽ là khả năng tiêu chuẩn của các nhà sản xuất thiết bị y tế. Câu hỏi 4: Ống polyimide y tế so sánh với ống PTFE trong các ứng dụng nhiệt độ cao như thế nào? ▶ Polyimide cung cấp nhiệt độ sử dụng liên tục cao hơn (250°C so với 200°C đối với PTFE), độ bền kéo vượt trội (trên 170 MPa so với khoảng 20–35 MPa đối với PTFE) và độ dày thành mỏng hơn đáng kể. PTFE vượt trội về độ trơ hóa học và độ bôi trơn, vì vậy ống composite kết hợp cả hai vật liệu thường được sử dụng trong các thiết kế ống thông hiệu suất cao. Câu hỏi 5: Phương pháp khử trùng nào tương thích với ống polyimide y tế? ▶ Ống polyimide y tế tương thích với Khử trùng bằng ethylene oxit (EtO), chiếu xạ gamma và hấp tiệt trùng bằng hơi nước (121–134°C). Nó không bị biến dạng, tách lớp hoặc mất các đặc tính cơ học trong các điều kiện chu trình khử trùng tiêu chuẩn, hỗ trợ các dạng thiết bị có thể tái sử dụng và sử dụng một lần. function toggleFaq(el) { var answer = el.nextElementSibling; var arrow = el.querySelector('.faq-arrow'); var isOpen = answer.classList.contains('open'); document.querySelectorAll('.faq-answer').forEach(function(a) { a.classList.remove('open'); }); document.querySelectorAll('.faq-arrow').forEach(function(a) { a.classList.remove('open'); }); if (!isOpen) { answer.classList.add('open'); arrow.classList.add('open'); } }

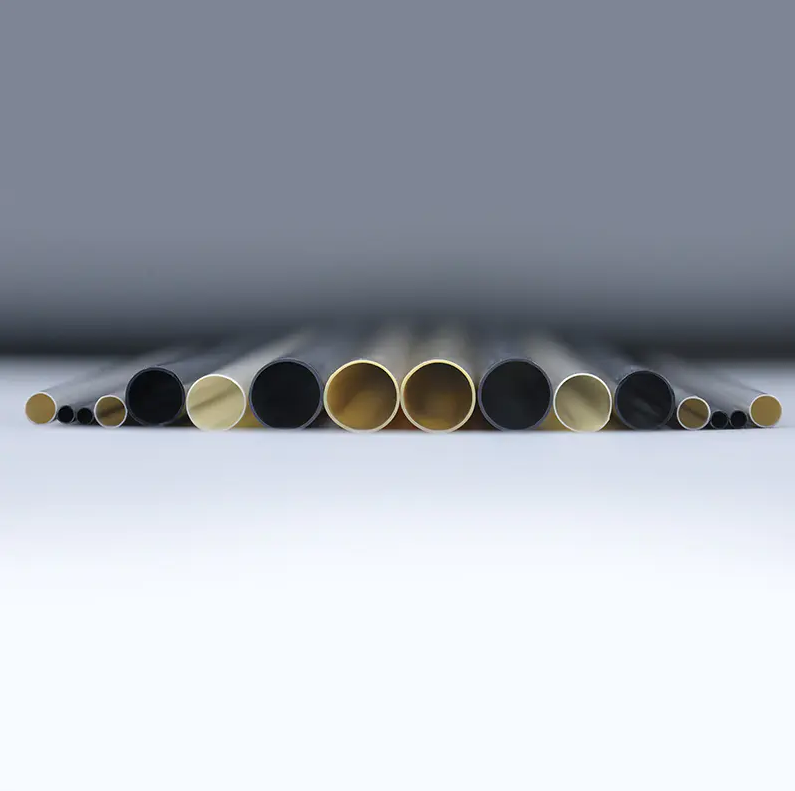

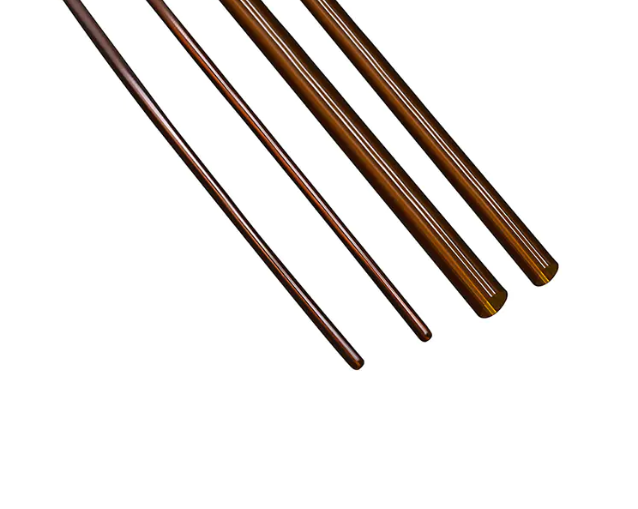

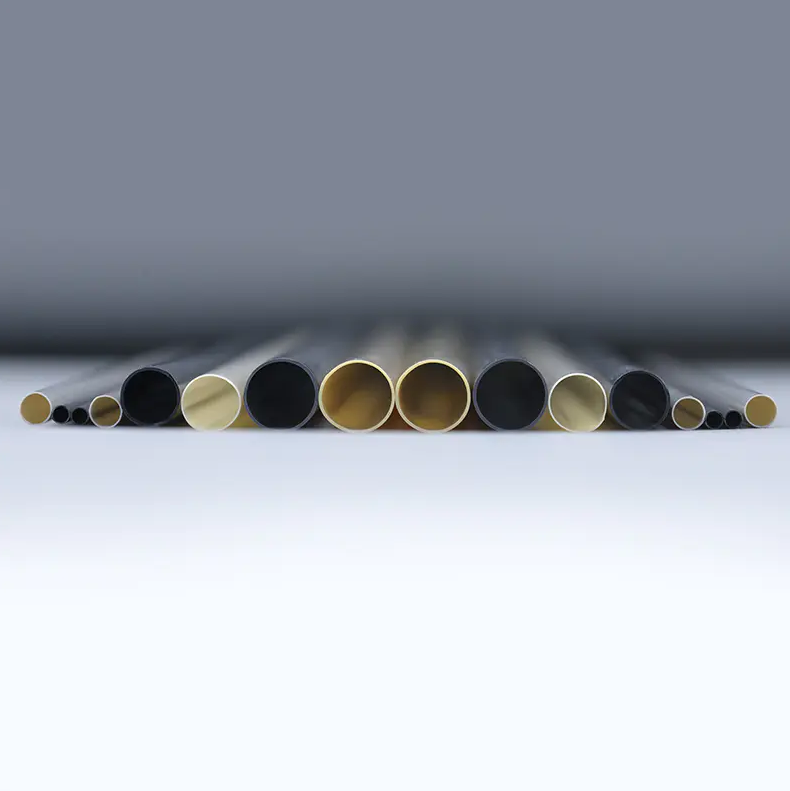

Ống PEEK đang có được chỗ đứng ở Medtech - Đây là lý do tại sao Ống PEEK (Polyether ether ketone) đã trở thành một trong những vật liệu được tìm kiếm nhiều nhất trong sản xuất thiết bị y tế. Sự kết hợp độc đáo của khả năng chịu nhiệt độ cao (trên 250°C), độ bền cơ học vượt trội, khả năng tương thích sinh học và độ trơ hóa học làm cho nó hầu như không thể thay thế trong môi trường lâm sàng đòi hỏi khắt khe. Không giống như ống polyme thông thường, PEEK mang lại hiệu suất giúp thu hẹp khoảng cách giữa kim loại và nhựa — một lợi thế quan trọng khi các thiết bị công nghệ y tế ngày càng nhỏ hơn, thông minh hơn và phức tạp hơn. Từ ống thông tim mạch đến dụng cụ phẫu thuật cột sống, ống PEEK không chỉ là sự lựa chọn về vật liệu — nó còn là một yếu tố hỗ trợ thiết kế. Bài viết này phân tích chính xác lý do tại sao ngành công nghệ y tế lại nghiêng về PEEK, những ứng dụng nào nó chiếm ưu thế và những điều cần tìm khi tìm nguồn cung ứng nó. Điều gì tạo nên Ống PEEK Nổi bật về mặt kỹ thuật PEEK là một loại nhựa nhiệt dẻo bán tinh thể có đặc tính hiệu suất mà ít polyme có thể sánh được. Việc áp dụng nó trong công nghệ y tế dựa trên các đặc tính vật chất có thể đo lường được: Tài sản Hiệu suất PEEK Điểm chuẩn Polymer điển hình Nhiệt độ sử dụng liên tục 250°C 80–150°C (PTFE, Nylon) Độ bền kéo ~100 MPa 20–60 MPa Khả năng tương thích khử trùng Hơi nước, EO, Gamma, chùm tia điện tử Giới hạn (thay đổi tùy theo polyme) Kháng hóa chất Tuyệt vời (axit, dung môi, bazơ) Trung bình Ổn định kích thước Cao (độ giãn nở nhiệt thấp) Trung bình to low Bảng 1: Ống PEEK so với các loại polyme cấp y tế thông thường dựa trên các chỉ số hiệu suất chính Độ kết tinh cao trong PEEK trực tiếp mang lại độ ổn định nhiệt tốt hơn và khả năng chịu tải cơ học được cải thiện - cả hai đều cần thiết trong các dụng cụ phẫu thuật có thể tái sử dụng trải qua các chu kỳ khử trùng lặp đi lặp lại. Khả năng chịu được điều kiện hấp tiệt trùng nhiều lần mà không bị biến dạng kích thước là yếu tố quyết định đối với nhiều OEM. Các ứng dụng y tế chính thúc đẩy nhu cầu về ống PEEK Ống PEEK không phải là một giải pháp tổng quát — nó phát triển mạnh trong những bối cảnh cụ thể có mức độ rủi ro cao, nơi mà các vật liệu thông thường thiếu hụt. Catheter can thiệp tim mạch Trong tim mạch can thiệp, trục ống thông phải kết hợp khả năng đẩy, truyền mô-men xoắn và tính linh hoạt - thường ở độ dày thành dưới milimet. Ống PEEK cho phép độ chính xác cao với dung sai đường kính bên trong chặt chẽ , điều này rất cần thiết cho khả năng tương thích của dây dẫn và phân phối phương tiện tương phản. Nó cũng chống lại sự xoắn lại dưới tác dụng của lực điều hướng trong các thủ thuật mạch máu phức tạp. Máy nội soi và thiết bị xâm lấn tối thiểu Dụng cụ nội soi yêu cầu ống duy trì độ chính xác về kích thước khi khử trùng bằng hơi nước lặp đi lặp lại. Khả năng hấp thụ độ ẩm thấp của PEEK (dưới 0,5%) ngăn ngừa sự trương nở và thoái hóa làm suy yếu ống PTFE hoặc PA theo thời gian. Điều này làm cho nó trở thành lựa chọn ưu tiên cho các kênh làm việc, cổng bơm hơi và trục dụng cụ trong ống nội soi cứng và linh hoạt. Dụng cụ phẫu thuật cột sống và chỉnh hình Khả năng thấu quang của PEEK - nó không ảnh hưởng đến hình ảnh X-quang hoặc MRI - khiến nó đặc biệt phù hợp với các dụng cụ phẫu thuật chỉnh hình và cột sống. Bác sĩ phẫu thuật có thể hình dung vùng phẫu thuật mà không bị nhiễu do tạo tác, một lợi thế an toàn quan trọng. Ống PEEK được sử dụng trong ống dẫn hướng, máy giãn nở và hệ thống tưới/hút trong các quy trình này. Ống thông tiết niệu Ống thông tiết niệu phải điều hướng giải phẫu phức tạp trong khi chống lại sự tắc nghẽn sinh học. Độ mịn bề mặt và khả năng kháng hóa chất của PEEK làm giảm sự đóng cặn và độ bám dính của vi khuẩn so với các chất thay thế polymer mềm hơn. Đặc biệt, trong các công cụ tán sỏi và nội soi niệu quản, tỷ lệ độ cứng trên độ dày thành của ống PEEK cho phép tạo ra các mặt cắt mỏng mà không ảnh hưởng đến tính toàn vẹn của cấu trúc. Kẹp phẫu thuật điện và thiết bị năng lượng PEEK là chất cách điện tuyệt vời với độ bền điện môi vượt quá 19 kV/mm. Trong các dụng cụ phẫu thuật điện như kẹp lưỡng cực hoặc ống thông cắt bỏ RF, ống PEEK đóng vai trò là vỏ cách điện xung quanh các điện cực hoạt động, bảo vệ mô xung quanh và ngăn ngừa sự phóng năng lượng ngoài ý muốn. Ngoài Medtech: Ống PEEK ở các khu công nghiệp lân cận Trong khi công nghệ y tế là thị trường nổi bật thì các đặc tính cơ và nhiệt của ống PEEK tạo ra nhu cầu mạnh mẽ ở hai lĩnh vực khác: Thuốc lá điện tử và thiết bị vaping: Ống PEEK được sử dụng làm ống chịu nhiệt cách nhiệt trong các cụm bộ phận làm nóng, nơi nó phải duy trì sự ổn định về kích thước trong chu trình nhiệt liên tục trên 200°C. Độc tính thấp và độ trơ hóa học của nó là những lợi thế an toàn quan trọng trong các ứng dụng hướng tới người tiêu dùng. Quân sự và hàng không vũ trụ: Ống PEEK được triển khai trong các đường thủy lực, các bộ phận của hệ thống nhiên liệu và ống dẫn dây điện tử hàng không nơi giảm trọng lượng, chống cháy (PEEK vượt qua thử nghiệm dễ cháy UL94 V-0) và khả năng chịu rung là không thể thương lượng. Tỷ lệ hiệu suất trên trọng lượng của nó cạnh tranh với các lựa chọn thay thế kim loại trong nhiều hệ thống con hàng không vũ trụ. Cân nhắc tìm nguồn cung ứng: Những điều cần tìm ở nhà cung cấp ống PEEK Không phải tất cả các ống PEEK đều được sản xuất như nhau. Quá trình ép đùn và công thức vật liệu tác động đáng kể đến dung sai kích thước, độ hoàn thiện bề mặt và tính nhất quán cơ học. Khi đánh giá nhà cung cấp, kỹ sư công nghệ y tế nên đánh giá: Độ chính xác kích thước: Dung sai độ dày thành ống là ± 0,01 mm hoặc chặt hơn dự kiến đối với các ứng dụng cấp ống thông. Xác minh thông qua tài liệu chất lượng có thể theo dõi. Khả năng nhiều lớp và nhiều lumen: Thiết kế ống thông phức tạp thường yêu cầu các cấu trúc đồng đùn. Xác nhận nhà cung cấp có thể tạo ra cấu hình đơn/kép/ba lớp và nhiều lumen trong PEEK. Tùy chọn gia cố: Vỏ bọc PEEK được gia cố bằng bện hoặc xoắn ốc giúp kiểm soát mô-men xoắn và chống xoắn trong các trục ống thông có yêu cầu khắt khe. Đảm bảo nhà cung cấp cung cấp sản phẩm này như một sản phẩm tích hợp. Khả năng xử lý bề mặt: Lớp phủ ưa nước, lớp hoàn thiện bôi trơn và xử lý bằng plasma thường cần thiết cho quá trình lắp ráp thiết bị cuối cùng. Nhà cung cấp tích hợp theo chiều dọc giúp giảm thời gian thực hiện và gánh nặng xác nhận. Truy xuất nguồn gốc theo quy định: Chứng nhận ISO 13485, thử nghiệm tương thích sinh học theo ISO 10993 và truy xuất nguồn gốc nguyên liệu đầy đủ là những yêu cầu cơ bản đối với chuỗi cung ứng y tế. LINSTANT chuyên về ống cấp độ y tế chính xác và cung cấp danh mục sản phẩm toàn diện đáp ứng trực tiếp các tiêu chí tìm nguồn cung ứng này. Phạm vi sản phẩm của họ bao gồm ống ép đùn một lớp và nhiều lớp, cấu hình đơn và nhiều lumen, ống bóng đơn/kép/ba lớp, vỏ bọc gia cố xoắn ốc và bện, và ống vật liệu kỹ thuật chuyên dụng bao gồm ống PEEK và PI (polyimide). LINSTANT cũng cung cấp một loạt các giải pháp xử lý bề mặt — khiến chúng trở thành đối tác nguồn duy nhất có năng lực cho các chương trình thiết bị và ống thông phức tạp, trong đó việc đồng phát triển và kiểm soát chất lượng chặt chẽ là điều cần thiết. PEEK so với các ống polyme hiệu suất cao khác: So sánh trực tiếp Việc chọn PEEK thay vì các lựa chọn thay thế như PTFE, PI (polyimide) hoặc PEBA tùy thuộc vào yêu cầu cụ thể của thiết bị. Bảng dưới đây nêu bật những sự đánh đổi quan trọng: Chất liệu Nhiệt độ tối đa Độ cứng Khử trùng Độ thấu quang Trường hợp sử dụng điển hình PEEK 250°C Cao Tất cả các phương pháp Có Dụng cụ tái sử dụng, trục ống thông PTFE 260°C Thấp Hầu hết các phương pháp Có Lớp lót, lớp phủ ma sát thấp PI (Polyimide) 300°C Rất cao bị giới hạn Có Ống thông siêu nhỏ, mạch máu thần kinh PEBA ~130°C Thấp–Medium EO, Gamma Có Ống thông bóng, đầu xa Bảng 2: Tổng quan so sánh giữa PEEK và vật liệu ống polymer công nghệ y tế thông thường Ưu điểm của PEEK được thể hiện rõ nhất ở chỗ độ cứng của cấu trúc, khử trùng lặp đi lặp lại và khả năng tương thích hình ảnh phải cùng tồn tại . Khi tính linh hoạt là yêu cầu chính (ví dụ: đầu ống thông ở xa), vật liệu PEBA hoặc nylon có thể được ưu tiên - thường được sử dụng kết hợp với trục PEEK trong cụm đồng đùn hoặc liên kết. Thách thức trong sản xuất: Đùn PEEK chính xác PEEK không dễ đùn. Nhiệt độ xử lý nóng chảy của nó vượt quá 380°C và cửa sổ xử lý hẹp đòi hỏi thiết bị ép đùn được kiểm soát chặt chẽ và kỹ sư xử lý có kinh nghiệm. Những thách thức sản xuất phổ biến bao gồm: Suy thoái nhiệt nếu nhiệt độ xử lý không được quản lý chính xác Đạt được độ đồng tâm OD/ID chặt chẽ trong ống thành mỏng (độ dày thành dưới 0,1 mm) Duy trì độ kết tinh nhất quán trong suốt quá trình sản xuất, điều này ảnh hưởng trực tiếp đến hiệu suất cơ học Tính đồng nhất của bề mặt hoàn thiện cho các quá trình phủ hoặc liên kết tiếp theo Những rào cản này có nghĩa là chỉ một nhóm nhỏ các nhà sản xuất theo hợp đồng có khả năng kỹ thuật để sản xuất ống PEEK cấp y tế một cách nhất quán trên quy mô lớn. Khi đánh giá một nhà cung cấp, việc yêu cầu dữ liệu xác nhận quy trình (tài liệu IQ/OQ/PQ) và chỉ số năng lực (Cpk ≥ 1,33 đối với các khía cạnh quan trọng) sẽ cung cấp thước đo khách quan về mức độ trưởng thành trong sản xuất. Triển vọng: Tại sao nhu cầu về ống PEEK sẽ tiếp tục tăng Thị trường PEEK toàn cầu được định giá xấp xỉ 845 triệu USD vào năm 2023 và được dự đoán sẽ tăng trưởng với tốc độ CAGR trên 7% cho đến năm 2030, trong đó thiết bị y tế nằm trong số những phân khúc sử dụng cuối tăng trưởng nhanh nhất. Một số xu hướng cấu trúc đang củng cố quỹ đạo này: Thu nhỏ thiết bị: Khi các quy trình can thiệp chuyển sang các phương pháp ít xâm lấn hơn, cấu hình ống sẽ co lại trong khi kỳ vọng về hiệu suất vẫn giữ nguyên - chính xác là PEEK đánh đổi sẽ xử lý tốt nhất. Robot và phẫu thuật kỹ thuật số: Hệ thống phẫu thuật có sự hỗ trợ của robot đặt ra các yêu cầu về mô-men xoắn và tải trọng dọc trục cao trên trục dụng cụ. Ống PEEK hỗ trợ các tỷ lệ độ cứng trên đường kính theo yêu cầu của các nền tảng này. Nhu cầu dụng cụ tái sử dụng: Áp lực về tính bền vững đang đẩy một số OEM quay trở lại với các thiết bị có thể tái sử dụng có thể chịu được hàng trăm chu trình khử trùng - một danh mục mà PEEK không có đối thủ trong số các polyme. Mở rộng các loại thủ tục tăng trưởng cao: Các liệu pháp cấu trúc tim, điều hòa thần kinh và cắt bỏ đều đang mở rộng, mỗi liệu pháp đều tạo ra nhu cầu mới về vật liệu trục ống thông hiệu suất cao. Đối với các kỹ sư thiết bị và nhóm mua sắm điều hướng lựa chọn vật liệu, Ống PEEK đại diện cho sự lựa chọn có độ tin cậy cao, được xác nhận tốt với thành tích về các danh mục thiết bị y tế đòi hỏi khắt khe nhất. Điều quan trọng là hợp tác với một nhà sản xuất được trang bị để xử lý độ phức tạp của quá trình ép đùn và đáp ứng các tiêu chuẩn về tài liệu mà chuỗi cung ứng y tế yêu cầu.

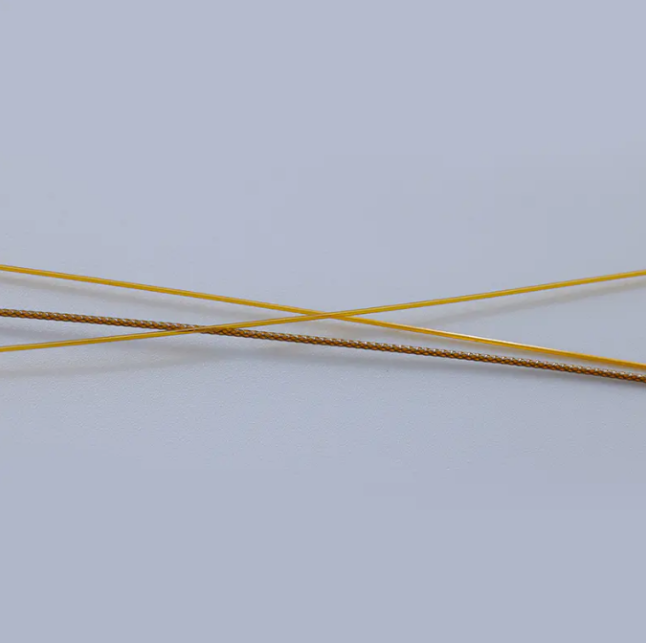

When selecting insulation tubing for medical devices, Polyimide (PI) tubing outperforms most alternatives in high-temperature resistance, dimensional precision, and mechanical strength. For minimally invasive instruments — catheters, endoscopes, stent delivery systems — where tight tolerances and biocompatibility are non-negotiable, PI tubing is often the definitive choice. This article compares PI tubing against PTFE, PEEK, nylon, and silicone across the metrics that matter most in clinical applications. What Makes Polyimide Tubing Uniquely Suited for Medical Devices Polyimide is a high-performance polymer synthesized from aromatic dianhydrides and diamines, producing a material with an exceptional combination of thermal stability, mechanical rigidity, and chemical inertness. In medical tubing, these properties translate directly to functional advantages: Ultra-thin wall construction: PI tubing achieves wall thicknesses as low as 0.013 mm through advanced coating processes, maximizing inner lumen while maintaining structural integrity. Extreme temperature tolerance: Long-term operating temperatures exceed 350°C, with short-term peaks up to 450°C — critical during steam autoclave sterilization cycles. Dimensional stability: The stiff modulus of PI prevents kinking or deformation under catheter navigation forces, essential in tortuous vascular anatomy. Biocompatibility: PI tubing exhibits confirmed biocompatibility, meeting the requirements for implantable and blood-contacting device applications. Direct adhesion: PI bonds directly to nylon and TPU without surface pre-treatment, simplifying multi-layer catheter assembly. LINSTANT's proprietary PI solutions extend these capabilities further by enabling customization of modulus, tensile strength, elongation, and color — allowing device engineers to fine-tune mechanical behavior for specific procedural demands. Polyimide vs PTFE: Dimensional Precision and Structural Rigidity PTFE (polytetrafluoroethylene) is a well-established liner material in catheters, prized for its lubricity and chemical resistance. However, PTFE's mechanical softness and limited structural rigidity make it unsuitable as a standalone structural tube in fine-gauge applications. Key Differences Wall thickness: PTFE tubes typically require walls ≥0.05 mm for structural integrity; PI tubing achieves functional walls at 0.013–0.025 mm, preserving lumen diameter. Tensile modulus: PI has a tensile modulus of ~3–4 GPa vs PTFE's ~0.5 GPa — PI tubing resists deformation under torque and push forces in guidewire and catheter systems. Adhesion: PTFE's non-stick surface requires plasma or chemical etching before bonding; PI bonds directly to TPU and nylon, reducing manufacturing steps. Temperature range: Both handle sterilization temperatures well, but PI's 450°C peak rating provides more headroom for high-energy applications such as electrosurgical instruments. In practice, PTFE is often used as an inner liner for lubricity while PI serves as the structural outer layer — a combination that leverages the strengths of both materials. Polyimide vs PEEK: Performance at Extreme Conditions PEEK (polyether ether ketone) is PI's closest competitor in medical high-performance tubing. Both materials share high modulus, thermal resistance, and biocompatibility, but they diverge significantly in processing, geometry, and specific mechanical profiles. Property Polyimide (PI) PEEK Continuous Use Temperature >350°C ~260°C Minimum Wall Thickness ~0.013 mm ~0.10 mm Tensile Modulus 3–4 GPa 3.6–4.2 GPa Biocompatibility Confirmed Confirmed Direct Bonding (TPU/Nylon) Yes, no pre-treatment Requires surface treatment Available Inner Diameter Range 0.10–5.00 mm 0.25–10 mm (typical) Radiopacity (inherent) Low Low Table 1: Direct property comparison between Polyimide (PI) and PEEK tubing for medical device applications PI's significantly higher continuous-use temperature and ultra-thin wall capability make it the preferred choice for micro-catheter bodies and guidewire hypotube liners. PEEK may be preferred where greater wall thickness is acceptable and processing via extrusion alone is desired. LINSTANT operates dedicated PEEK extrusion lines alongside PI coating lines, giving device engineers access to both technologies under one supplier. Polyimide vs Nylon and TPU: Flexibility vs Structural Performance Nylon (polyamide) and thermoplastic polyurethane (TPU) are workhorses of catheter shaft construction — flexible, easy to extrude in multi-layer configurations, and available in a wide durometer range. They excel in distal catheter sections requiring soft, atraumatic contact with tissue. However, neither material approaches PI's rigidity or thermal performance. Where PI Outperforms Nylon and TPU Pushability: PI's high modulus enables torque transmission over long lengths without buckling — critical in electrophysiology (EP) mapping catheters and stone retrieval basket outer shafts. Temperature resistance: Nylon begins to soften above 150–200°C; TPU above 80–120°C. PI maintains structural integrity well past 350°C, enabling use in RF ablation, laser, and high-frequency ultrasound catheter systems. Wall-to-lumen ratio: For a given outer diameter, PI's thinner walls provide more inner working channel, a key advantage in urology and endoscopy where lumen space is premium. Where Nylon and TPU Are Preferred Distal catheter tips requiring soft, conformable contact with vessel walls or delicate tissue. Multi-lumen catheter bodies where complex cross-sections favor extrusion over coating. Cost-sensitive, high-volume disposable devices where PI's premium cost is not justified. A common high-performance catheter architecture layers PI structural tubing at the proximal shaft, transitioning to nylon or TPU at the distal end — PI's direct adhesion to both materials without surface pre-treatment makes this transition bond reliable and reproducible. Polyimide vs Silicone: Biocompatibility and Mechanical Rigor Silicone is extensively used in implantable medical devices — drainage tubes, balloon catheters, and long-term body contact applications — due to its outstanding flexibility, broad biocompatibility, and hydrophobic surface. Comparing it directly to PI reveals fundamentally different application niches. Rigidity vs flexibility: Silicone durometers typically range from Shore 20A to 80A; PI is rigid (tensile modulus 3+ GPa). Silicone suits long-dwelling soft implants; PI suits precision navigation instruments. Dimensional precision: PI's coating-based manufacturing achieves tighter ID/OD tolerances than silicone extrusion, which is important in guidewire compatibility and device interoperability. Tear resistance: PI significantly outperforms silicone in tear propagation resistance, preventing catastrophic failure in high-stress navigation scenarios. Biocompatibility: Both materials demonstrate biocompatibility; LINSTANT's PI tubing is validated for direct blood-contacting and implantable device use. Medical Application Areas Where Polyimide Tubing Excels PI tubing's property profile makes it the preferred insulation and structural material across several high-precision medical device categories: Vascular and Structural Heart Disease In vascular stent delivery systems and structural heart procedures (TAVR, MitraClip-type devices), PI tubing provides the stiff, thin-walled outer shaft needed to advance and deploy devices through long vascular access paths. Its resistance to kinking under the torque applied by interventionalists is a direct clinical performance factor. Electrophysiology (EP) EP mapping and ablation catheters require precise deflection control, excellent electrical insulation, and the ability to withstand RF energy at the tip. PI's dielectric strength (~220 kV/mm) and thermal resistance make it the standard insulation layer for electrode lead cables and catheter shafts in cardiac EP labs. Endoscopy and Urology In endoscopic catheter shafts and urological instruments such as stone retrieval basket outer tubes, PI's thin wall construction directly increases the working channel diameter within the same outer profile — allowing larger calculi retrieval or better fluid irrigation flow rates. Standard inner diameters from 0.10 to 2.00 mm cover micro-endoscopy applications; LINSTANT's capability to produce PI tubing at inner diameters up to 5.00 mm in volume production extends coverage to larger urological instruments. Neurovascular and Neurology Micro-catheters used in cerebral aneurysm embolization and neurovascular drug delivery demand the smallest possible outer diameter with sufficient pushability to reach distal cerebral vessels. PI is the material of choice for microcatheter bodies in these procedures, where any kink is a procedural complication risk. Customization Capabilities: A Key Differentiator Over Standard Insulation Materials Standard insulation materials like PTFE and silicone are largely commodity products with fixed property ranges. PI tubing, manufactured through proprietary coating processes, allows systematic tuning of mechanical and physical parameters: Modulus adjustment: Different PI formulations or multi-layer coating builds allow engineers to select from a spectrum of stiffness profiles — from relatively flexible PI for atraumatic distal tips to high-modulus PI for proximal shaft pushability. Color coding: Radiopaque or color-coded PI tubing supports procedural visualization and assembly identification — impossible with natural PTFE or clear silicone without additive compounding. Wall geometry: Ultra-thin walls achievable via coating processes are not replicable through extrusion alone, giving PI tubing a unique geometry envelope unavailable with PEEK or nylon. Elongation at break: Adjustable elongation properties allow PI to be tailored for applications where some ductility under strain is needed versus those where maximum rigidity is required. LINSTANT's proprietary PI solutions provide this customization platform, making it possible for device teams to specify a PI tube to match a clinical performance target rather than designing around fixed material properties. Manufacturing Scale and Quality Infrastructure at LINSTANT Sourcing high-performance PI tubing from a supplier with robust manufacturing infrastructure is as important as the material specification itself. Inconsistent dimensional tolerances or lot-to-lot variability in a PI shaft can result in guidewire compatibility failures or assembly rejection rates that undermine device economics. LINSTANT operates nearly 20,000 m² of cleanroom production space built to GMP standards, housing: 15 imported extrusion lines covering single-layer, dual-layer, and three-layer co-extrusion in varied screw sizes 8 dedicated PEEK extrusion lines for high-performance polymer tubing Nearly 100 sets of braiding, coiling, and coating equipment — directly supporting PI tubing production 40 welding and forming units for downstream catheter assembly 2 injection molding lines for component production This integrated infrastructure enables LINSTANT to supply PI tubing from early prototype quantities through validated high-volume production within a single facility and quality system — reducing supplier qualification burden for device manufacturers. LINSTANT's product portfolio extends beyond PI tubing to include single/multi-lumen extrusion tubes, single/dual/triple-layer balloon tubing, braided and coiled reinforced sheaths, and PEEK tubes — providing a single-source solution for complex catheter and interventional device assemblies. Selecting the Right Material: A Decision Framework No single material is optimal for every medical tubing application. The following framework helps device engineers make the initial material selection: Design Requirement Recommended Material Reason Ultra-thin wall, maximum lumen Polyimide (PI) Coating process achieves walls as thin as 0.013 mm High pushability, torque transmission PI or PEEK Both offer 3+ GPa modulus; PI preferred for thinner walls Temperature >260°C continuous Polyimide (PI) PI rated >350°C; PEEK limited to ~260°C Soft, flexible distal tip TPU or Nylon Low durometer options, atraumatic tissue contact Long-term implantable soft tube Silicone Proven long-term implant biocompatibility, flexibility Low friction inner liner PTFE Lowest COF among polymers; ideal for guidewire interfaces Bond PI shaft to nylon/TPU distal section PI (no surface treatment) PI bonds directly without primer or surface activation Table 2: Material selection framework for medical tubing based on primary design requirement For complex catheter systems, the optimal design frequently combines multiple materials — with PI handling proximal shaft rigidity and high-temperature sections, transitioning to nylon or TPU for the distal body, and PTFE as an inner liner throughout. LINSTANT's capability to supply all these materials, including customized PI tubing with tunable mechanical properties, streamlines the vendor landscape for integrated catheter development programs.

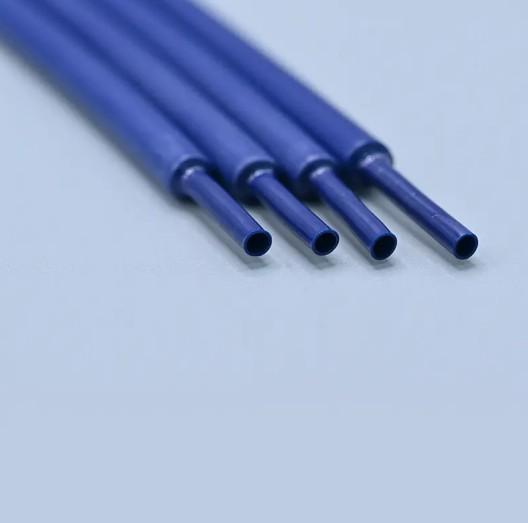

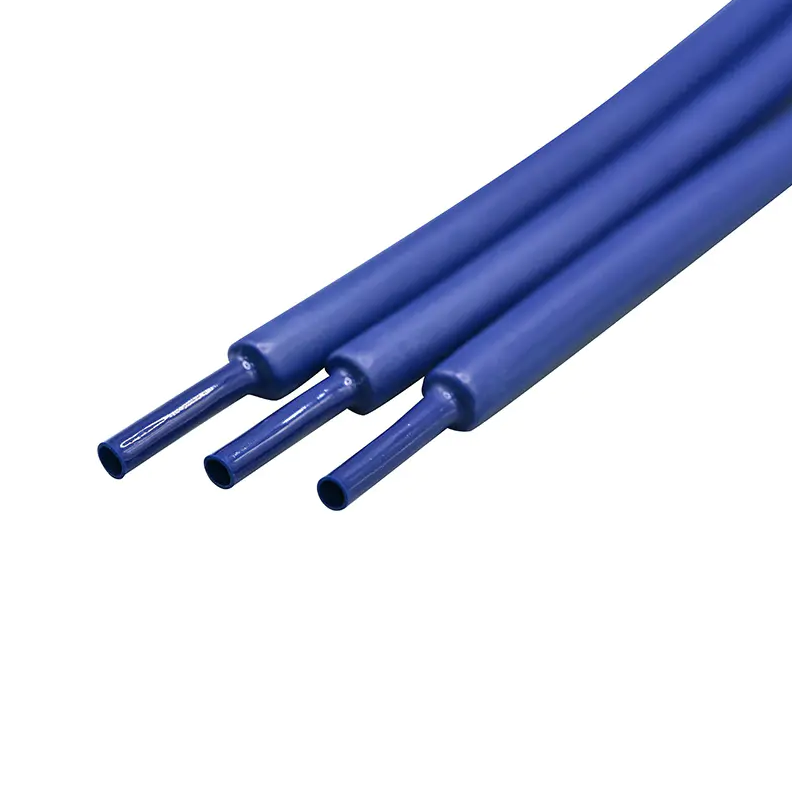

Ống co nhiệt là một ống nhựa nhiệt dẻo co lại khi tiếp xúc với nhiệt, tạo thành một lớp bọc bảo vệ chặt chẽ xung quanh dây điện, linh kiện hoặc thiết bị y tế . Nó được sử dụng chủ yếu để cách điện, bảo vệ cơ học, giảm căng thẳng, bó và bịt kín - và trong các ứng dụng y tế, nó đóng một vai trò quan trọng trong việc chế tạo ống thông, đóng gói thiết bị và kiểm soát kích thước chính xác của cụm ống. Chức năng cốt lõi của Ống co nhiệt Ống co nhiệt phục vụ nhiều vai trò chức năng trong các ngành công nghiệp. Hiểu được những ứng dụng cốt lõi này giúp các kỹ sư và nhà thiết kế chọn được vật liệu và độ dày thành phù hợp với nhu cầu cụ thể của họ. Cách điện: Che các dây dẫn hở, mối hàn và thiết bị đầu cuối để tránh đoản mạch và bảo vệ chống lại điện áp lên đến vài kilovolt tùy thuộc vào độ dày của tường. Bảo vệ cơ khí: Bảo vệ cáp và các bộ phận khỏi bị mài mòn, hóa chất, bức xạ UV và sự xâm nhập của hơi ẩm. Giảm căng thẳng: Giảm ứng suất tại các điểm vào cáp, kéo dài tuổi thọ của đầu nối bằng cách phân bổ lực uốn trên diện tích lớn hơn. Đóng gói và tổ chức: Nhóm nhiều dây hoặc ống thành một cụm duy nhất, dễ quản lý. Nhận dạng và mã hóa màu sắc: Có nhiều màu sắc để ghi nhãn mạch, cho phép bảo trì nhanh chóng và không có lỗi. Niêm phong: Các biến thể có lớp lót bằng keo tạo ra lớp bịt kín chống thấm nước, thân thiện với môi trường xung quanh các mối nối và đầu nối. Ống co nhiệt trong sản xuất thiết bị y tế Ngành y tế đại diện cho một trong những môi trường ứng dụng đòi hỏi khắt khe nhất đối với ống co nhiệt. Ở đây, nó không chỉ đơn thuần là một ống bọc bảo vệ - nó là một thành phần được thiết kế có ý nghĩa trực tiếp đến sự an toàn của bệnh nhân . Ống co nhiệt cấp y tế được sử dụng trong các quy trình quan trọng sau: Xây dựng ống thông và cán lớp Ống co nhiệt được áp dụng trong quá trình lắp ráp ống thông để liên kết các lớp, kiểm soát đường kính ngoài và tạo ra các mặt cắt nhẵn, không gây chấn thương. Một trục ống thông bóng điển hình có thể sử dụng một quá trình thu nhỏ hai lớp để ép lớp gia cố dạng bện lên lớp lót bên trong, đạt được áp suất nổ trên 20 atm trong khi vẫn duy trì tính linh hoạt cần thiết cho việc điều hướng mạch máu. Tạo hình đầu và tạo hình đầu xa Ứng dụng nhiệt chính xác thông qua ống co lại cho phép hình dạng đầu nhất quán - rất quan trọng để dẫn ống thông qua mạch máu quanh co. Dung sai khi tạo hình đầu y tế thường được giữ trong khoảng ±0,01 mm , đòi hỏi ống có tỷ lệ co rút đồng đều, có thể dự đoán được trên mỗi lô. Đóng gói cảm biến và linh kiện điện tử Các thiết bị xâm lấn tối thiểu thường chứa các cảm biến áp suất, cặp nhiệt điện hoặc các bộ phận hình ảnh ở đầu xa của chúng. Ống co nhiệt cung cấp lớp vỏ tương thích sinh học để bảo vệ các bộ phận này khỏi dịch cơ thể trong khi vẫn duy trì cách ly điện trong suốt thời gian sử dụng của thiết bị. Kỹ thuật chuyển tiếp trục và độ cứng Bằng cách áp dụng ống co có độ cứng và độ dày thành khác nhau ở các vùng khác nhau dọc theo trục ống thông, các nhà sản xuất thiết kế một độ dốc linh hoạt được kiểm soát — cứng ở phần gần để có thể đẩy được, linh hoạt ở phần xa để có thể theo dõi . Kỹ thuật này là trọng tâm của thiết kế ống thông can thiệp hiện đại và là một trong những lợi thế rõ ràng khi làm việc với các chuyên gia về ống y tế có kinh nghiệm. Vật liệu thông thường và tính chất của chúng Việc lựa chọn vật liệu quyết định nhiệt độ co ngót, tính linh hoạt, khả năng kháng hóa chất và khả năng tương thích sinh học. Bảng dưới đây tóm tắt các vật liệu được sử dụng rộng rãi nhất trong cả bối cảnh y tế và công nghiệp: Chất liệu Nhiệt độ co lại (° C) Tỷ lệ thu nhỏ Lợi thế chính Ứng dụng điển hình PET (Polyester) 120–150 2:1 / 4:1 Tường siêu mỏng, cường độ cao Cán trục ống thông PTFE 327 1,3:1 Độ bôi trơn, độ trơ hóa học Gia công lớp lót, vỏ bọc dây dẫn FEP 150–200 1,3:1 Minh bạch, tương thích sinh học Lắp ráp, đóng gói y tế PEBA / Pebax® 90–130 2:1 Tính linh hoạt, phạm vi đo độ cứng rộng Ống thông bóng, tạo hình đầu mềm Polyolefin 70–120 2:1 / 3:1 Chi phí thấp, đa năng Khai thác dây điện, công nghiệp tổng hợp So sánh các vật liệu ống co nhiệt phổ biến và ứng dụng cơ bản của chúng trong y tế và công nghiệp Các thông số chính cần chỉ định khi chọn Ống co nhiệt Việc chọn sai ống có thể dẫn đến lỗi xử lý, tách lớp hoặc không phù hợp về kích thước. Các thông số sau phải được xác định rõ ràng trước khi mua sắm hoặc phát triển quy trình: Đường kính trong được cung cấp (mở rộng): Phải lớn hơn OD của nền để cho phép tải dễ dàng mà không làm biến dạng nền. Đường kính trong được phục hồi (thu nhỏ): Phải phù hợp với kích thước mục tiêu cuối cùng của cụm hoàn thiện sau khi co nhiệt hoàn toàn. Độ dày tường thu hồi: Xác định độ bền cơ học và mức độ đóng góp của ống vào OD tổng thể của thiết bị đã hoàn thiện. Tỷ lệ co lại: Tỷ lệ phổ biến là 2:1, 3:1 và 4:1; tỷ lệ cao hơn mang lại độ linh hoạt bao phủ bề mặt cao hơn trên các đường kính khác nhau. Nhiệt độ kích hoạt: Phải phù hợp với khả năng chịu nhiệt của vật liệu cơ bản và bất kỳ chất kết dính hoặc lớp phủ nào được áp dụng trước. Chứng nhận tương thích sinh học: Việc tuân thủ ISO 10993 là bắt buộc đối với mọi vật liệu trong các ứng dụng y tế tiếp xúc với bệnh nhân. Ứng dụng công nghiệp và hàng không vũ trụ Ngoài các thiết bị y tế, ống co nhiệt là nền tảng để sản xuất dây điện trong ô tô, hàng không vũ trụ và tự động hóa công nghiệp. Trong hàng không vũ trụ, MIL-DTL-23053 quản lý các thông số kỹ thuật của ống co nhiệt, yêu cầu khả năng chống cháy, kháng chất lỏng và nhiệt độ sử dụng liên tục từ −55°C đến 150°C trở lên. Các ứng dụng trong ô tô sử dụng polyolefin phủ keo cho các đầu nối dưới mui xe chịu được thời tiết, trong đó rung động và chu trình nhiệt gây ra đồng thời cả ứng suất cơ học và hóa học. Trong robot công nghiệp, khả năng co nhiệt linh hoạt bảo vệ đường cáp ở các khớp nối có thể trải qua hàng chục triệu chu kỳ uốn trong suốt thời gian sử dụng của máy. LINSTANT ứng dụng công nghệ co nhiệt trong ống polyme y tế như thế nào LINSTANT đã được dành riêng cho ống polymer y tế kể từ khi thành lập vào năm 2014, chuyên về công nghệ xử lý ép đùn, phủ và xử lý sau cho các nhà sản xuất thiết bị y tế trên toàn thế giới. Công việc cốt lõi của công ty liên quan trực tiếp đến các ứng dụng ống co nhiệt: cấu trúc trục ống thông, cán ống bóng và kỹ thuật chuyển đổi độ cứng, tất cả đều phụ thuộc vào loại điều khiển quy trình co chính xác mà LINSTANT đã phát triển qua hơn một thập kỷ kinh nghiệm sản xuất tập trung. Danh mục sản phẩm của LINSTANT đáp ứng đầy đủ các nhu cầu về kết cấu ống thông và ống y tế: Ống ép đùn một lớp và nhiều lớp để xây dựng trục ống thông Cấu hình một lumen và nhiều lumen cho các thiết kế ống thông phức tạp, đa chức năng Ống bóng một lớp, hai lớp và ba lớp — một ứng dụng cốt lõi trong đó quá trình cán màng co nhiệt xác định trực tiếp độ bền nổ của bong bóng, cấu hình tuân thủ và tính nhất quán về kích thước Vỏ bọc gia cố xoắn ốc và bện được thiết kế để có khả năng đẩy và truyền mô-men xoắn trong các thiết bị tiếp cận mạch máu Ống PEEK và Polyimide (PI) dành cho các ứng dụng kỹ thuật đòi hỏi khắt khe về khả năng chịu nhiệt và hóa chất cực cao Giải pháp xử lý bề mặt bao gồm lớp phủ ưa nước, thường được áp dụng sau quá trình co ngót để tăng cường độ bôi trơn trong các thiết bị mạch máu và tiết niệu Cam kết của LINSTANT với các nhà sản xuất thiết bị y tế được xây dựng dựa trên khả năng phát triển quy trình chính xác và sản lượng sản xuất ổn định, lặp lại — hai phẩm chất không thể thay đổi được khi ống co nhiệt hoạt động như một thành phần cấu trúc trong các thiết bị quan trọng đối với sự sống, trong đó sự khác biệt về kích thước dù chỉ vài micron cũng có thể ảnh hưởng đến kết quả lâm sàng. Thực tiễn tốt nhất để đăng ký Ống co nhiệt trong sản xuất y tế Để đạt được kết quả nhất quán - đặc biệt là trong sản xuất thiết bị y tế - đòi hỏi phải có biện pháp kiểm soát quy trình có kỷ luật ở mọi giai đoạn của ứng dụng co nhiệt: Sử dụng nguồn nhiệt đã được hiệu chuẩn: Súng nhiệt, lò nướng và hệ thống phản xạ dựa trên trục gá phải được hiệu chỉnh ở mức ±5°C hoặc cao hơn để đảm bảo độ co đồng đều mà không xử lý quá mức các vật liệu cơ bản. Kiểm soát kích thước trục gá một cách chính xác: OD trục gá xác định ID đã được khôi phục của cụm đã hoàn thiện; sự thay đổi kích thước trong trục gá là nguyên nhân chính gây ra sự không phù hợp trong quá trình cán màng ống thông. Vật liệu hút ẩm được làm khô trước: Các vật liệu như Pebax® hấp thụ độ ẩm xung quanh, có thể gây ra các lỗ rỗng hoặc khuyết tật bề mặt trong quá trình xử lý co ngót; sấy khô trước ở 60–80°C trong 4–8 giờ là thông lệ tiêu chuẩn trước khi xử lý. Xác thực hồ sơ thu nhỏ bằng kiểm tra bài viết đầu tiên: Đo OD thu hồi, độ dày thành và chất lượng bề mặt trên các đơn vị sản xuất đầu tiên trước khi bắt đầu quá trình sản xuất hoàn chỉnh. Lập tài liệu và kiểm soát tốc độ hạ nhiệt: Làm mát nhanh có thể khóa ứng suất dư; làm mát dần dần, có kiểm soát hỗ trợ sự ổn định về kích thước, đặc biệt là trong các ống thông nhiều lớp, nơi các vật liệu khác nhau có hệ số giãn nở nhiệt khác nhau. Những câu hỏi thường gặp về ống co nhiệt Tỷ lệ co rút nào là tốt nhất cho việc cán màng ống thông y tế? Đối với hầu hết các quy trình cán màng ống thông, Ống co PET 2:1 với thành mỏng hồi phục (0,0005”–0,002”) là lựa chọn tiêu chuẩn. Tỷ lệ 4:1 được sử dụng khi đường kính mở rộng cần phù hợp với nhiều kích cỡ bề mặt khác nhau, chẳng hạn như ở các cơ sở sản xuất nhiều kích cỡ ống thông trên một vật cố định dùng chung. Ống co nhiệt có thể liên kết các lớp liên kết với nhau mà không cần keo không? Trong nhiều quy trình cán màng ống thông, lực nén của ống co lại - kết hợp với nhiệt làm mềm các lớp polymer bên dưới - đủ để tạo ra một liên kết nhiều lớp mà không cần chất kết dính riêng biệt. Tuy nhiên, đối với các ứng dụng yêu cầu lớp bịt kín hoặc khi vật liệu lớp không tương thích về mặt hóa học, thì sử dụng phương pháp co nhiệt có lớp dính hoặc ép đùn lớp buộc. Có phải tất cả các ống co nhiệt đều tương thích sinh học để sử dụng trong y tế? Không. ISO 10993 thử nghiệm - bao gồm độc tính tế bào, độ nhạy cảm và khả năng tương thích huyết học - là bắt buộc đối với bất kỳ vật liệu nào tiếp xúc với bệnh nhân. FEP, PTFE và các loại Pebax® và polyolefin cụ thể đã thiết lập hồ sơ tương thích sinh học, nhưng cần phải có tài liệu cụ thể theo từng lô để nộp theo quy định cho cơ quan đánh dấu FDA hoặc CE. Thành ống co nhiệt có thể mỏng đến mức nào trong các ứng dụng y tế chính xác? Ống co nhiệt PET siêu mỏng với độ dày thành thu hồi từ 0,0005” (12,7 µm) có thể đạt được cho hoạt động của ống thông chính xác trong đó việc giảm thiểu OD bổ sung là rất quan trọng - đặc biệt là trong các ống thông mạch thần kinh có đường kính làm việc dưới 3 Pháp, trong đó mỗi micron độ dày thành được thêm vào sẽ ảnh hưởng trực tiếp đến khả năng theo dõi của thiết bị thông qua giải phẫu mạch máu não.
