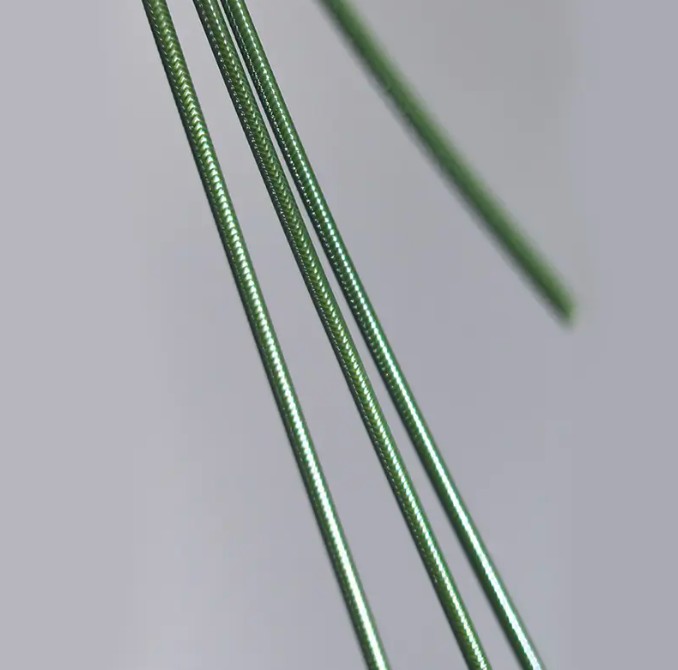

Một ống thông siêu nhỏ 2,7 Fr có thể vượt qua bài kiểm tra theo dõi đường thẳng và vẫn bị xoắn trong lần đầu tiên gặp động mạch chậu quanh co. Khi điều đó xảy ra, liên kết yếu hiếm khi nằm ở đầu xa mềm. Đó là ống hypo tạo thành trục gần, bộ phận quyết định lực đẩy và mô-men xoắn thực sự đạt tới đầu là bao nhiêu và lượng bị mất do hình bầu dục, oằn hoặc hỏng liên kết. Ống hạ áp cũng là một trong những phần được xác định sai nhiều nhất trong bảng vật liệu ống thông. Các số đo được trộn lẫn với chú thích milimet, độ dày của tường được trích dẫn không có dung sai và mẫu cắt được chọn từ ảnh thay vì mục tiêu độ cứng. Các phần bên dưới đề cập đến hypotube là gì, so sánh các tùy chọn thép không gỉ, PEEK và polyimide như thế nào, kích thước nào mang lại rủi ro mua sắm thực sự và những điều cần xác minh trước khi đưa ra đơn đặt hàng. Hypotube là gì? Ống hạ áp là một ống có thành mỏng chính xác có đường kính ngoài nhỏ so với chiều dài của nó, được sử dụng làm trục truyền mô-men xoắn, có thể đẩy của ống thông, dây dẫn, kim hoặc hệ thống phân phối. Từ này xuất phát từ ống tiêm dưới da, vật liệu thép không gỉ được rút ra để sản xuất kim và giờ đây nó bao gồm bất kỳ ống cấp trục nào thực hiện cùng một công việc cơ học, bao gồm các phiên bản polyme và composite gia cố. Hai cách viết xuất hiện trên bản vẽ và đơn đặt hàng. Ống hypo thường có nghĩa là sản phẩm máy nghiền: chiều dài thẳng hoặc cuộn ống rút trong một thước đo danh nghĩa. Hypotube thường có nghĩa là thành phần đã hoàn thiện sau khi cắt, định hình bằng laser, mài nhẵn và thụ động. Khi một nhà cung cấp báo giá một cái và giao cái kia, bạn sẽ nhận được ống thô mà không ai có thể liên kết hoặc một trục đã hoàn thiện được định giá mà không cần các hoạt động phụ của nó. Kích thước danh nghĩa của ống hypo thành mỏng. Độ dày và dung sai của tường thay đổi tùy theo nhà cung cấp và theo chỉ định tường thông thường, tường mỏng hoặc tường siêu mỏng. Máy đo OD danh nghĩa ID danh nghĩa Vai trò trục điển hình 34G 0,16 mm (0,0063 in) 0,08 mm (0,0031 in) Lumens xa tốt, đoạn dây vi mô 32G 0,23 mm (0,0090 in) 0,10 mm (0,0041 in) Trục ngoại vi thần kinh 30G 0,30 mm (0,0120 inch) 0,15 mm (0,0060 in) Thành viên bên trong microcatheter 27G 0,41 mm (0,0163 in) 0,21 mm (0,0083 inch) Trục phân phối có lỗ khoan nhỏ 25G 0,51mm (0,0203 inch) 0,26 mm (0,0103 in) Trục gần microcatheter 23G 0,64 mm (0,0253 in) 0,34 mm (0,0133 in) Trục ống thông chẩn đoán 20G 0,90 mm (0,0354 in) 0,58 mm (0,0230 in) Hướng dẫn các thành viên bên trong ống thông 18G 1,27 mm (0,0500 inch) 0,84 mm (0,0330 in) Trocar và trục truy cập Vật liệu ống Hypo: Mỗi lựa chọn thực sự mang lại cho bạn điều gì Lựa chọn vật liệu trước hết là quyết định về độ cứng và sau đó là quyết định về khả năng tương thích sinh học. Mọi vật liệu ống hạ áp thông thường đều đã là vật liệu cấp y tế với lịch sử thiết bị lâu dài, vì vậy điểm khác biệt thực sự là hoạt động cơ học và trục sẽ cần bao nhiêu bước xử lý sau đó. Thép không gỉ 304 và 304V Thép không gỉ vẫn là mặc định. Mô đun đàn hồi gần 193 GPa mang lại lực đẩy cao nhất trên một đơn vị độ dày thành, nó có thể nhìn thấy được dưới phương pháp soi huỳnh quang mà không cần chất phụ gia và cơ sở cung cấp máy cắt laze đã hoàn thiện. Chi phí sẽ xuất hiện ở phần sau: thụ động hóa, mài nhẵn cẩn thận để kiểm soát các hạt và các mối nối dính có khả năng chịu được rất ít ô nhiễm bề mặt. PEEK PEEK nằm ở giữa với mô đun uốn gần 3,8 GPa theo bảng dữ liệu vật liệu đã công bố, mềm hơn thép không gỉ khoảng 50 lần. Đó là một đặc điểm khi trục phải uốn cong nhiều lần mà không bị xoắn, giữ một đường cong hình thành và luôn tương thích với MRI. PEEK có tính thấu quang trừ khi được kết hợp với bari sunfat hoặc vonfram, liên kết tốt với Pebax và áo khoác nylon, đồng thời có thể loe, nghiêng hoặc gia công sau khi ép đùn. Đối với các trục có sự chuyển tiếp gần mềm hoặc khả năng tương thích từ tính quan trọng, nó sẽ loại bỏ hoàn toàn bước liên kết kim loại với polyme. Tổng quan này của Ống PEEK được sử dụng để làm gì trong trục ống thông bao gồm chi tiết thiết kế bổ sung. Ống PEEK Vật liệu PEEK có khả năng chịu nhiệt độ cao, có thể hoạt động ổn định trong môi trường lên tới 250 độ C, đồng thời duy trì các tính chất cơ học tốt, trong đó có độ bền cao... Xem sản phẩm → Polyimide Polyimide là vật liệu cứng nhất trong số các vật liệu trục polyme phổ biến, khiến nó trở thành lớp gia cố thông thường trong các ống thông vi mô. Nó có thể được sản xuất ở độ dày thành có thể xẹp xuống ở hầu hết các loại polyme khác, chịu được quá trình khử trùng bằng hơi nước và ethylene oxit, đồng thời giữ kích thước ở nhiệt độ có thể làm biến dạng Pebax. Giới hạn của nó là độ giòn ở những khúc cua gấp và giá thành. Ống Polyimide y tế Ống Polyimide y tế exhibits good strength and wear resistance, maintaining its performance even at small dimensions. For medical surgical applications that deman... Xem sản phẩm → Mô đun uốn của polyme trục thông thường (GPa) PEEK Polyimide PTFE Pebax 72D 3.8 3.0 0.55 0.51 0 1 2 3 4 Các giá trị mô đun uốn chỉ định được lấy từ bảng dữ liệu polymer đã xuất bản. Thép không gỉ 304 có chỉ số xấp xỉ 193 GPa và được đặt ngoài thang đo nên vẫn có thể đọc được sự khác biệt về polyme. Từ ống đến trục: Hypotube trở thành ống thông như thế nào Một số ống thông đã hoàn thiện chỉ có một ống hạ áp duy nhất từ trục đến đầu. Cấu trúc chung là trục ba vùng: phần gần cứng chịu lực đẩy, phần giữa được gia cố để truyền mô-men xoắn và phần mềm ở xa đi theo dây dẫn mà không làm tổn thương thành mạch. Ống hạ áp gần (PEEK hoặc 304 SS) Trục giữa được gia cố bằng bện hoặc cuộn Đầu mềm xa Sơ đồ quan sát đẳng cự của trục ống thông ba vùng. Không mở rộng quy mô. Ống hạ áp kim loại được định hình bằng cách cắt laser thay vì thay đổi vật liệu. Các vết cắt xoắn ốc, các vết cắt gián đoạn và các mẫu cửa sổ biến một ống cứng thành một đoạn linh hoạt và bước cắt đặt ra độ dốc độ cứng. Trục polymer đạt được kết quả tương tự với các công cụ khác nhau: lớp bện hoặc lớp cuộn, áo khoác có độ cứng thay đổi hoặc đồng đùn nhiều lớp. Cấu trúc bện mang lại lực nổ và mô-men xoắn cao nhất cho độ dày thành nhất định, đó là lý do tại sao các thiết bị định mức áp suất sử dụng nó. Ống bện cao áp Ống bện áp suất cao hoặc Ống theo dõi áp suất cao được sử dụng để tiêm chất cản quang và các giải pháp y tế khác trong quá trình PTCA, thủ thuật PCI hoặc phẫu thuật tạo hình mạch... Xem sản phẩm → Kích thước và dung sai mang lại rủi ro trong đấu thầu Hầu hết các sự thoát chất lượng của hypotube là các vấn đề về ngăn xếp kích thước hơn là các vấn đề về vật chất. Bốn con số quyết định xem trục có được lắp ráp và hoạt động hay không: đường kính ngoài, đường kính trong, độ đồng đều của thành và vị trí đặc điểm cắt. Các giá trị điển hình được thấy trong thông số kỹ thuật của trục ống thông. Các giới hạn được chấp nhận tùy thuộc vào loại thiết bị, độ dày thành và phương pháp lắp ráp, vì vậy hãy thống nhất chúng bằng văn bản trước khi cắt dụng cụ. tham số Thường được chỉ định Tại sao nó quan trọng dung sai OD ±0,013 mm (±0,0005 in) Lắp bên trong ống thông dẫn hướng hoặc áo khoác ngoài; khoảng cách đường liên kết Dung sai ID ±0,013 mm Đi qua dây hoặc thiết bị; tỷ lệ xả và phun Tính đồng nhất của tường 90% tường danh nghĩa hoặc cao hơn Hiệu suất xoắn và nổ khi uốn Độ thẳng (khum) Thông thường 0,05 mm trên 100 mm Định hướng đầu, theo dõi, căn chỉnh dải đánh dấu Vị trí đặc điểm cắt ±0,1 mm Điểm chuyển tiếp độ cứng và nồng độ ứng suất Tình trạng cạnh Không có gờ, được mài nhẵn, bị động Tạo hạt và mài mòn dây dẫn Bề mặt hoàn thiện Ra 0,4 µm hoặc cao hơn khi được đánh bóng bằng điện Ma sát, bám dính, gây huyết khối Ba rủi ro xuất hiện liên tục. Đầu tiên, chú thích về thước đo và hệ mét bị trộn lẫn: yêu cầu 25G và yêu cầu 0,51 mm gần giống nhau nhưng không giống nhau và sự khác biệt xuất hiện ở mối nối liên kết. Thứ hai, dung sai được trích dẫn mà không có phương pháp kiểm tra và ±0,013 mm có nghĩa khác với micromet laze, bộ so sánh quang học và thước đo phích cắm. Thứ ba, độ đồng nhất của mặt khum và thành không được đưa vào bản vẽ mặc dù chúng giải thích tỷ lệ phàn nàn về độ gấp khúc và định hướng đầu không cân xứng. Ống hypotube kim loại và polyme: Lựa chọn theo chức năng Nếu yêu cầu đẩy tối đa ở đường kính nhỏ nhất có thể thì inox vẫn thắng. Nếu trục phải uốn cong nhiều lần mà không bị xoắn, vẫn có thể sử dụng được trong bộ MRI, tránh liên kết kim loại với polyme hoặc chuyển sang đầu mềm không có khớp nối, thì ống hạ áp bằng polyme hoặc composite gia cố thường là câu trả lời tốt hơn. Bảng so sánh dưới đây đánh giá từng vật liệu từ 1 đến 5 theo năm tiêu chí dẫn đến hầu hết các đánh giá về thiết kế trục. PEEK Polyimide thép không gỉ 304 Độ cứng Tính linh hoạt Khả năng chống xoắn Khả năng tương thích MRI Dễ dàng liên kết Lực đẩy và mô men xoắn: Thép không gỉ 304 mang lại hiệu quả cao nhất trên mỗi đơn vị tường; PEEK và polyimide cần có thành dày hơn hoặc lớp bện để phù hợp với nó. Khả năng chống xoắn: polyme giành chiến thắng trong bán kính uốn cong chặt chẽ; kim loại phụ thuộc vào kiểu cắt và cao độ. Độ phóng xạ: thép không gỉ được hiển thị theo mặc định; trục polymer cần một hợp chất cản quang hoặc các dải đánh dấu. Liên kết: trục polymer liên kết nhiệt hoặc liên kết dung môi với áo khoác, trong khi kim loại cần chất kết dính hoặc hàn cộng với việc chuẩn bị bề mặt. Khả năng tương thích hình ảnh: PEEK và polyimide hoạt động trong MRI; thép không gỉ thì không. Cơ cấu chi phí: kim loại có chi phí vật liệu thấp hơn và nhiều hoạt động thứ cấp hơn; polymer có chi phí vật liệu cao hơn và ít bước xử lý hơn. Những điều cần xác minh trước khi đưa ra đơn đặt hàng Hypotube Ba tấm séc nắm bắt được hầu hết những điều bất ngờ đắt giá. Yêu cầu phương pháp kiểm tra, không chỉ dung sai. Chú thích ±0,013 mm tương tự hoạt động khác nhau trên micromet laze, bộ so sánh quang học và thước đo phích cắm, vì vậy hãy đặt tên cho phương pháp trên bản vẽ. Xác nhận xem báo giá bao gồm ống hypo đã hoàn thiện hay ống hypo có chiều dài cán mỏng. Định hình bằng laser, làm mờ bavia, thụ động hóa và kiểm tra là các hạng mục riêng biệt và thường có các khả năng riêng biệt. Yêu cầu dữ liệu cấp lô về độ đồng đều và độ cong của tường chứ không chỉ là giấy chứng nhận tuân thủ. Hai biến số này chiếm phần lớn các khiếu nại về độ xoắn và định hướng đầu được báo cáo tại hiện trường. Đối với các chương trình cần phát triển trục thay vì ống danh mục, Chương trình trục ống thông OEM/ODM có thể bao gồm toàn bộ dây chuyền, từ ép đùn và bện cho đến định hình bằng laser, liên kết và kiểm tra theo một hệ thống chất lượng. Điều đó loại bỏ những tranh luận xuất hiện khi ống hypo và áo khoác đến từ các nhà cung cấp khác nhau với các quy ước đo lường khác nhau. Giới thiệu về Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, phấn đấu trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. Công ty làm việc từ cơ sở phòng sạch đạt tiêu chuẩn GMP rộng gần 20.000 mét vuông và có chứng nhận ISO 13485:2016 về quản lý chất lượng thiết bị y tế. Nguồn lực sản xuất bao gồm các dây chuyền ép đùn nhập khẩu với khả năng ép đùn đơn, đôi và ba lớp, dây chuyền ép đùn PEEK chuyên dụng, dây chuyền ép phun và một cơ sở lắp đặt lớn gồm các thiết bị bện, cuộn, phủ, hàn và tạo hình. Phạm vi sản phẩm bao gồm ống ép đùn y tế, ống gia cố, ống bóng, ống co nhiệt, ống fluoropolymer, các thành phần PEEK và polyimide, ống thông siêu nhỏ, ống thông dẫn hướng và ống thông chụp động mạch, được hỗ trợ bởi các quy trình thứ cấp và dịch vụ xử lý bề mặt. Câu hỏi thường gặp về Hypotubes Q1. Ống hypotube dùng để làm gì? Ống hạ áp tạo thành trục có thể đẩy được bên trong ống thông siêu nhỏ, ống thông dẫn hướng, dây dẫn, cụm kim và hệ thống phân phối stent. Nó truyền lực đẩy và mô-men xoắn từ trục đến đầu xa trong khi vẫn giữ cho trục đủ mỏng để đi qua các mạch hẹp. Q2. Sự khác biệt giữa ống hypotube và ống hypo là gì? Ống hypo là ống thô có chiều dài bằng máy đo danh nghĩa. Ống hạ áp là thành phần hoàn thiện sau khi cắt, tạo hình bằng laser, mài bavia và thụ động hóa. Luôn xác nhận báo giá bao gồm báo giá nào, vì giá cả và thời gian thực hiện không giống nhau. Q3. Ống polymer có thể thay thế ống hypo bằng thép không gỉ không? Trong nhiều trục, vâng. Ống hạ áp PEEK và polyimide loại bỏ liên kết kim loại với polymer, tăng khả năng tương thích với MRI và cải thiện khả năng chống xoắn. Chúng làm giảm độ cứng dọc trục, do đó, các thiết bị dài hơn hoặc áp suất cao hơn thường thêm lớp gia cố dạng bện hoặc cuộn. Q4. Kích thước ống hypo nhỏ nhất hiện có là bao nhiêu? Máy đo dưới da tiêu chuẩn có kích thước 34G, đường kính ngoài khoảng 0,16 mm và đường kính trong 0,08 mm. Các lỗ khoan chặt hơn tồn tại dưới dạng các hạng mục phát triển tùy chỉnh, nhưng ở quy mô đó, tính đồng nhất và khả năng xử lý của tường trở thành các yếu tố hạn chế hơn là quá trình vẽ. Q5. Dung sai nào quan trọng nhất đối với ống hypo tùy chỉnh? Dung sai OD và ID, độ đồng đều của tường và độ khum. Tính đồng nhất và độ thẳng của tường giải thích hầu hết các khiếu nại về độ gấp khúc và hướng đầu, tuy nhiên chúng là hai giá trị ít được ghi trên bản vẽ hoặc được xác nhận khi kiểm tra sắp tới. Q6. Bạn có sản xuất ống hạ áp và trục ống thông tùy chỉnh không? Đúng. LINSTANT ép đùn và xử lý ống polyme trong PEEK, polyimide, PTFE, FEP, PFA, Pebax và TPU, đồng thời chế tạo các trục được gia cố, ống bện và các thành phần ống thông nhiều lớp theo hệ thống chất lượng ISO 13485:2016 với tư cách là đối tác OEM/ODM. Lựa chọn Hypotube thưởng cho những quyết định sớm. Cố định mục tiêu độ cứng, giới hạn độ đồng đều của tường và phương pháp kiểm tra trước khi cắt dụng cụ, và phần còn lại của trục tuân theo các con số hơn là theo thói quen. Cho dù thiết kế cuối cùng là thép không gỉ được định hình bằng laser, trục PEEK hay polyimide hay hỗn hợp bện, ba quyết định giống nhau đó sẽ xác định cách nó hoạt động bên trong tàu. .article-section{margin-bottom:24px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section table{display:table!important;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;}.article-section td{display:table-cell!important;}.article-section table{width:100%;border-collapse:collapse;margin-bottom:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section .chart-box{text-align:center;margin:16px 0;}.article-section .chart-box svg{width:440px;height:auto;display:inline-block;}.article-section .company-card{background:#eef4f9;border:1px solid #d3e2ee;border-left:4px solid #2b6cb0;border-radius:8px;padding:16px;}.article-section .takeaway{background:#f6f9fc;border-top:2px solid #2b6cb0;border-bottom:2px solid #2b6cb0;padding:16px;}.article-section .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:12px;}.article-section .faq-item{background:#f4f8fb;border-left:4px solid #2b6cb0;border-radius:6px;padding:12px;}.article-section .faq-item h3{color:#1f4e79;}@media (max-width:640px){.article-section .chart-box svg{width:100%;height:auto;}.article-section .faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Gia công CNC PEEK là một trong những con đường đáng tin cậy nhất để tạo ra các bộ phận nhựa hiệu suất cao, có dung sai chặt chẽ. Không giống như các polyme cơ bản, PEEK vẫn giữ được các đặc tính cơ học ở nhiệt độ cao, chống lại các hóa chất mạnh và vẫn cắt sạch khi sử dụng đúng thông số. Đối với các kỹ sư thiết bị y tế, sự kết hợp này khó có thể vượt qua. Điều gì khiến PEEK trở thành ứng cử viên sáng giá cho lĩnh vực Gia công CNC? PEEK (polyether ether ketone) là một loại nhựa nhiệt dẻo bán tinh thể có nhiệt độ sử dụng liên tục khoảng 260°C và điểm nóng chảy gần 343°C. Nó có độ bền kéo và uốn cao, khả năng chống rão tuyệt vời và khả năng hấp thụ độ ẩm thấp, mang lại cho các bộ phận gia công độ ổn định kích thước vượt trội. Những đặc tính này giải thích tại sao các ngành công nghiệp từ hàng không vũ trụ đến y tế đều dựa vào PEEK để tạo ra các bộ phận phải chịu được quá trình khử trùng nhiều lần, tiếp xúc với hóa chất và ứng suất cơ học. Hiệu suất tương đối của PEEK chưa được thực hiện (điểm minh họa từ dữ liệu được công bố điển hình) Độ bền kéo 85 Độ bền uốn 80 Độ ổn định nhiệt 95 Kháng hóa chất 90 Chống mài mòn 88 Các thợ máy cũng đánh giá cao rằng PEEK có sẵn ở một số loại - loại không hàn, chứa đầy thủy tinh, chứa đầy sợi carbon và cấp y tế. Sự lựa chọn ảnh hưởng đến sự hình thành chip, độ mòn của dụng cụ và các đặc tính của bộ phận cuối cùng. PEEK không độn là loại dễ gia công nhất và mang lại bề mặt sạch sẽ, trong khi các lớp được gia cố sẽ tăng thêm độ cứng nhưng yêu cầu dụng cụ cứng hơn. Cấu trúc bán tinh thể cũng có nghĩa là các bộ phận vẫn giữ được hiệu suất cơ học sau chu kỳ khử trùng, đây là yếu tố quyết định đối với các dụng cụ y tế có thể tái sử dụng. Thực tiễn tốt nhất về gia công CNC PEEK: Những gì hoạt động trong sản xuất thực tế PEEK hoạt động khác với kim loại hoặc nhựa tiêu chuẩn. Nó tạo ra những con chip dài, dạng sợi chứ không phải những con chip bị hỏng, vì vậy việc kiểm soát chip là điều cần thiết. Vật liệu này cũng nhạy cảm với nhiệt: ma sát quá nhiều có thể gây ra sự nóng chảy cục bộ hoặc độ nhám bề mặt. Sử dụng các dụng cụ cacbit hoặc kim cương đa tinh thể (PCD) sắc bén. Cacbua là đủ cho hầu hết các công việc; PCD giảm mài mòn khi gia công chứa đầy PEEK. Thức ăn và tốc độ là vấn đề. Điểm khởi đầu thông thường là tốc độ cắt 100-150 m/phút với tải phoi nhẹ, nhưng luôn phải xác nhận với nhà cung cấp vật liệu. Giữ vùng cắt mát bằng không khí hoặc nếu được phép, dùng chất làm mát ngập nước. Điều này ngăn ngừa hiện tượng nứt do ứng suất gây ra và duy trì khả năng chịu đựng. Cân nhắc việc ủ phôi PEEK trước khi hoàn thiện. Ủ ở nhiệt độ 200-220°C sẽ giải phóng ứng suất bên trong và cải thiện độ ổn định kích thước. Thường xuyên loại bỏ các mảnh vụn có sợi để tránh quấn quanh dụng cụ. Dia. 4,0 mm ±0,05 mm 6,0 mm Đối với các bộ phận dạng ống, cần phải cẩn thận hơn để tránh bị sập tường. Lời khuyên chi tiết về cưa và ốp mặt có sẵn trong hướng dẫn của chúng tôi về cách cắt ống PEEK . Trong thực tế, cách tiếp cận thận trọng - tốc độ trục chính chậm hơn, dụng cụ sắc bén hơn và chất làm mát liên tục - mang lại kết quả ổn định nhất. Khi hình dạng bao gồm các thành mỏng, hãy giảm tốc độ tiến dao trước khi thay đổi hình dạng dụng cụ. Gia công PEEK cấp y tế: Những thay đổi nào? Các nhà sản xuất thiết bị y tế không thể xử lý PEEK giống như một bộ phận công nghiệp. Nguyên liệu thô phải đáp ứng các yêu cầu tương thích sinh học như USP Class VI hoặc ISO 10993 và quy trình gia công phải bảo vệ bộ phận khỏi bị nhiễm bẩn. Điều này có nghĩa là thiết bị chuyên dụng, không khí được lọc và quy trình vận hành phòng sạch có kỷ luật. Cân nhắc gia công PEEK cấp công nghiệp và cấp y tế Yếu tố PEEK công nghiệp PEEK y tế Chứng nhận vật liệu Bảng dữ liệu tiêu chuẩn USP Lớp VI / ISO 10993 Môi trường Cửa hàng tiêu chuẩn Phòng sạch (ISO 7 trở lên) Hạn chế về dụng cụ Chất làm mát tiêu chuẩn được phép Giảm thiểu ô nhiễm chất bôi trơn Tài liệu Kiểm tra cơ bản Truy xuất nguồn gốc hàng loạt và DHR sử dụng điển hình Hàng không vũ trụ, ô tô Ống thông, dụng cụ phẫu thuật, cấy ghép Theo kinh nghiệm của chúng tôi, quá trình chuyển đổi từ gia công công nghiệp sang gia công cấp y tế không chỉ dừng lại ở chứng chỉ vật liệu. Nó đòi hỏi người vận hành phải hiểu làm thế nào một mũi khoan có thể làm tổn hại đến thiết bị. Đây là lý do tại sao LINSTANT chạy các quy trình đã được xác thực với khả năng truy xuất nguồn gốc được ghi lại cho mỗi lô. Nơi sử dụng các bộ phận PEEK được gia công CNC trong các thiết bị y tế PEEK gia công CNC xuất hiện khắp các thiết bị y tế hiện đại. Bạn sẽ tìm thấy nó trong các phụ kiện ống thông, tay cầm ống nội soi, chất cách điện của dụng cụ phẫu thuật và các bộ phận của máy bơm hỗ trợ tim. Khả năng khử trùng nhiều lần mà không làm giảm hiệu suất cơ học khiến nó trở thành vật liệu thay thế kim loại lý tưởng. PEEK cũng hoạt động tốt dưới tải trọng nén, do đó nó xuất hiện trong các đế van, vỏ máy bơm và cơ cấu kẹp ở những nơi mà độ ổn định về kích thước là rất quan trọng. Đối với nguyên mẫu, gia công CNC thường là cách nhanh nhất để xác nhận thiết kế trước khi chuyển sang ép phun. Nếu bạn đang tạo nguyên mẫu một thiết bị mới hoặc chuyển sang sản xuất, LINSTANT có thể hỗ trợ bạn với một số mẫu sản phẩm PEEK được thiết kế để tích hợp trực tiếp vào quy trình làm việc CNC: Linh kiện PEEK được gia công bằng CNC để sản xuất thiết bị y tế Danh sách sản phẩm này bao gồm các bộ phận gia công PEEK phù hợp với quy trình công việc CNC, mang lại độ chính xác cao, khả năng tương thích sinh học và khả năng chịu nhiệt. Ở đây nó có liên quan như một lựa chọn trực tiếp cho việc tạo mẫu hoặc chạy sản xuất. Xem sản phẩm → Ống PEEK với dung sai kích thước chính xác và tùy chọn nhiều Lumen Khám phá ống PEEK có đường kính trong từ 0,10 mm và khả năng chịu nhiệt độ trên 250°C, cùng với các biến thể ống nhiều lumen và ống bóng. Lý tưởng cho các ứng dụng tim mạch, cột sống và các ứng dụng can thiệp khác. Xem sản phẩm → Dịch vụ ép phun PEEK cho các bộ phận cấy ghép có nhiệt độ cao, có thể khử trùng Đúc phun PEEK cho phép sản xuất trong phòng sạch, mô đun gần xương và khả năng thấu quang. Dịch vụ này nổi bật với các dự án yêu cầu hình học phức tạp, kiểm soát chi phí và tuân thủ các quy định về cấy ghép. Xem sản phẩm → Giới thiệu về Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, phấn đấu trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. Ngoài các bộ phận PEEK được gia công bằng CNC, LINSTANT còn cung cấp dịch vụ ép đùn, đúc khuôn, vận hành thứ cấp và xử lý bề mặt dưới một mái nhà. Ghé thăm của chúng tôi Trang OEM/ODM để xem cách chúng tôi xử lý các dự án tùy chỉnh từ thiết kế đến xác nhận. Câu hỏi thường gặp về Gia công CNC PEEK PEEK có khó đối với máy CNC không? Không. Với các dụng cụ sắc bén và nhiệt độ được kiểm soát, máy PEEK có thể dự đoán trước và tạo ra các bộ phận sạch sẽ, có dung sai chặt chẽ. Cấp PEEK tốt nhất cho gia công CNC là gì? PEEK tự nhiên không độn là dễ gia công nhất; PEEK chứa đầy carbon tăng thêm độ cứng nhưng làm tăng tốc độ mài mòn của dụng cụ. Bạn có thể đạt được dung sai nào khi gia công PEEK? Các bộ phận PEEK được gia công nhỏ thường giữ ±0,05 mm. Các bộ phận có thành mỏng hoặc lớn hơn có thể cần ± 0,1 mm. PEEK so sánh với PTFE hoặc PI như thế nào? PEEK mạnh hơn và cứng hơn PTFE và dễ gia công hơn PI, trong khi vẫn mang lại khả năng chịu nhiệt tuyệt vời. PEEK được gia công có an toàn cho các thiết bị y tế không? Có, khi bạn sử dụng PEEK cấp y tế và sản xuất trong điều kiện phòng sạch với các biện pháp kiểm soát quy trình thích hợp. Tại sao PEEK lại được ưa chuộng trong sản xuất y tế? Nó tồn tại sau khi khử trùng nhiều lần, chịu được hóa chất và duy trì tính toàn vẹn cơ học dưới tải trọng lâu dài. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.article-section{margin-bottom:32px;padding:24px;border:1px solid #e6eef5;border-radius:12px;background:#fafcff;}.article-section .chart-container{width:440px;margin:16px auto;text-align:center;}.article-section .chart-caption{caption-side:bottom;font-size:14px;color:#808080;margin-bottom:8px;font-style:italic;}.article-section .bar-item{display:flex;align-items:center;margin-bottom:8px;font-size:14px;}.article-section .bar-label{width:150px;text-align:right;padding-right:12px;color:#333;font-size:14px;}.article-section .bar-track{flex:1;background:#f0f0f0;border-radius:6px;height:24px;overflow:hidden;}.article-section .bar-fill{background:#0077b6;height:100%;color:#fff;line-height:24px;font-size:13px;padding-right:8px;text-align:right;border-radius:6px;}.article-section .chart-container svg{width:100%;height:auto;}.article-section .faq-grid{display:grid;grid-template-columns:repeat(2,1fr);gap:16px;margin-top:16px;}.article-section .faq-item{background:#f4f9ff;border-left:4px solid #0077b6;padding:16px;border-radius:8px;}.article-section .faq-item h3{font-size:17px;color:#003566;margin:0 0 6px;}.article-section .faq-item p{margin:0;font-size:15px;line-height:1.5;}.article-section > a[data-product-card="true"]{display:inline-block;padding:14px 20px;margin:10px 12px 10px 0;background:#e7f2fa;border:2px solid #0077b6;border-radius:10px;text-decoration:none;color:#0077b6;font-weight:bold;font-size:16px;}.article-section > a[href="/product/peek/peek-machined-parts.html"]::after{content:"PEEK Machined Parts";}.article-section > a[href="/product/peek/peek-tubing.html"]::after{content:"PEEK Tubing";}.article-section > a[href="/product/peek/peek-injection-molding.html"]::after{content:"PEEK Injection Molding";}@media (max-width:640px){.article-section .chart-container{width:100%;}.article-section .faq-grid{grid-template-columns:1fr;}.article-section{padding:16px;}.article-section .bar-label{width:110px;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

Một nhà nghiên cứu can thiệp thần kinh sẽ tiến hành phẫu thuật cắt bỏ huyết khối cơ học trong vòng 90 phút. Mỗi khi ống thông siêu nhỏ vòng qua một khúc cua ở động mạch não giữa, bề mặt sẽ bị kéo vào thành mạch làm cho đầu ống thông tụt lại phía sau trục. Bác sĩ sẽ bù đắp bằng lực hướng về phía trước nhiều hơn, làm tăng áp lực lên thành. Khó khăn chính xác này – ma sát giữa thiết bị và mô sống – là vấn đề mà lớp phủ ưa nước được phát triển để giải quyết. Giảm đến mức cần thiết: lớp phủ ưa nước biến đổi bề mặt polymer khô, có độ ma sát cao thành một đường dẫn ẩm ướt, gần như không ma sát. Đó là sự khác biệt giữa việc đẩy ống thông qua cát và lướt qua một lớp nước. Lớp phủ ưa nước là gì? Câu trả lời ngắn gọn: lớp phủ ưa nước là một lớp polyme mỏng, có liên kết ngang, thường dày từ 1–10 µm, được liên kết hóa học với bề mặt thiết bị y tế. Khi tiếp xúc với nước hoặc máu, nó sẽ hấp thụ độ ẩm và phồng lên thành lớp ranh giới gel có độ cắt thấp. Lớp này làm giảm hệ số ma sát (CoF) tại bề mặt tiếp xúc giữa thiết bị và mô. Cơ chế là hóa học vật lý. Các polyme được sử dụng - thường là copolyme polyvinylpyrrolidone (PVP), polyacrylamide hoặc polyetylen-oxit - mang các nhóm chức tạo thành liên kết hydro với nước. Trong vòng vài giây sau khi làm ướt, một lớp màng ngậm nước sẽ hình thành trên bề mặt được phủ. Dưới tác dụng của tải trọng, sự dịch chuyển cắt xảy ra bên trong lớp nước liên kết đó thay vì ở bề mặt phân cách chất rắn. Do đó, ma sát giảm từ phạm vi 0,3–0,5 điển hình của ống polymer không tráng xuống dưới 0,05, mức giảm vượt quá 90% trong hầu hết các so sánh được công bố. Mặt cắt ngang của ống thông - Chế độ xem đẳng cự Các lớp hiển thị được tách biệt cho rõ ràng ưa nước lớp phủ ngoài (1–10 µm) Lớp buộc / sơn lót chất nền (tường ống ép đùn) Tại sao vấn đề bôi trơn Độ bôi trơn không phải là vấn đề về nhận thức bề mặt; nó là một thông số an toàn cho bệnh nhân. Các thiết bị di chuyển qua mạch máu, niệu quản và ống mật đều tương tác với các mô mỏng manh. Ma sát cao dẫn đến co thắt mạch máu, tổn thương nội mạc và cần thao tác mạnh hơn với ống thông. Các đánh giá được công bố về hiệu suất của thiết bị can thiệp đều cho thấy rằng các thiết bị được phủ yêu cầu lực chèn thấp hơn đáng kể so với các phiên bản không được phủ tương đương và lực đó tăng chậm hơn khi thiết bị được định vị lại nhiều lần. Các giá trị hệ số ma sát ướt đại diện minh họa sự khác biệt: Hệ số ma sát ướt theo loại bề mặt 0.48 0.18 0.15 0.03 không tráng Silicon PTFE ưa nước Giá trị đại diện từ tài liệu về lớp phủ thiết bị y tế đã được xuất bản; thấp hơn là tốt hơn. Sự khác biệt có ý nghĩa lâm sàng. Một thiết bị di chuyển êm ái sẽ làm giảm nguy cơ co thắt mạch máu, bóc tách nội mạc và nhu cầu tái định vị nhiều lần — các thông số ảnh hưởng trực tiếp đến thời gian thực hiện thủ thuật và kết quả của bệnh nhân. Lớp phủ kỵ nước và kỵ nước Lớp phủ kỵ nước - chẳng hạn như các lớp dựa trên PTFE, silicone hoặc parafin - đẩy nước và giảm ma sát bằng cách giảm thiểu độ bám dính bề mặt. Chúng có hiệu quả trong điều kiện khô ráo, nhưng CoF của chúng trong môi trường máu ướt thường duy trì ở mức trên 0,1. Lớp phủ ưa nước hoạt động ngược lại: chúng hút và giữ nước, tạo ra một lớp ranh giới vượt trội hơn bất kỳ bề mặt kỵ nước nào một khi được ngậm nước. Sự lựa chọn phụ thuộc vào bối cảnh sử dụng. Đối với dây dẫn, thiết kế PTFE trên dây vẫn là tiêu chuẩn vì mong muốn có bề mặt khô, ít trượt. Đối với ống thông và vỏ bọc cần điều hướng ướt, hệ thống ưa nước mang lại CoF thấp hơn và ổn định hơn. Sự khác biệt chính giữa phương pháp phủ kỵ nước và kỵ nước cho các thiết bị y tế. Tài sản ưa nước coating lớp phủ kỵ nước Góc tiếp xúc với nước >90° Ma sát khi ướt CoF 0,02–0,05 CoF 0,1–0,25 Cơ chế bôi trơn Lớp ranh giới gel ngậm nước Năng lượng bề mặt thấp đẩy chất lỏng sử dụng điển hình Ống thông, vỏ bọc, ống thông siêu nhỏ Dây dẫn hướng, các bộ phận có giá trị Hóa chất phủ ưa nước Ba dòng polyme thống trị thị trường lớp phủ dành cho thiết bị y tế. Hệ thống dựa trên PVP là phổ biến nhất cho ống thông. Chúng kết hợp khả năng hấp thụ nước cao với khả năng tạo màng tuyệt vời và có thể liên kết ngang bằng nhiệt hoặc bằng tia cực tím. Lớp phủ polyacrylamide mang lại độ bền cao khi thử nghiệm lau nhiều lần, khiến chúng trở thành lựa chọn thường xuyên cho vỏ bọc giới thiệu và các thiết bị lớn hơn. Các hệ thống dựa trên PEO được sử dụng khi cần phải thực hiện chu trình khô-ướt kéo dài; Động học hydrat hóa chậm hơn của chúng cung cấp khả năng bôi trơn bền vững trong các quy trình dài hơn. Năng lượng bề mặt của chất nền quyết định cách lớp phủ được cố định. Các loại nhựa nhiệt dẻo năng lượng cao như nylon, Pebax và TPU liên kết tốt sau khi kích hoạt plasma. Fluoropolyme như PTFE và FEP yêu cầu khắc hoặc lớp sơn lót. Bỏ qua việc chuẩn bị bề mặt là nguyên nhân phổ biến nhất gây ra hiện tượng bong tróc lớp phủ trong sản xuất. Lớp phủ ưa nước được áp dụng như thế nào Ba quy trình bao gồm gần như tất cả các ống thông và ống dẫn. Lớp phủ nhúng - loại phổ biến nhất - tạo ra lớp phủ đồng đều trên các mặt cắt bên ngoài phức tạp. Thiết bị được ngâm trong dung dịch phủ và được rút ra với tốc độ được kiểm soát; độ dày màng ướt phụ thuộc vào tốc độ rút và độ nhớt của dung dịch, với độ dày khô điển hình là 2–8 µm. Lớp phủ phun được chỉ định khi cần có lớp phủ chọn lọc, ví dụ như chỉ phủ phần xa của trục. Lớp phủ lấp đầy và thoát nước, làm đầy lòng ống thông bằng dung dịch phủ và sau đó rút nó ra, là phương pháp được ưu tiên để xử lý bề mặt bên trong. Kiểm soát quy trình quan trọng hơn việc lựa chọn hóa học. Độ nhớt trôi, bọt khí cuốn theo, độ ẩm và độ đồng đều của nhiệt độ xử lý đều làm thay đổi CoF cuối cùng và hiệu suất bám dính. LINSTANT vận hành các dây chuyền xử lý bề mặt chuyên dụng trong cơ sở do GMP kiểm soát, cho phép các dự án ống thông chuyển từ chất nền ép đùn sang thành phẩm được phủ dưới một mái nhà. Góc tiếp xúc nước theo điều kiện bề mặt 20° 40° 60° 80° 72° không tráng 35° Huyết tương được xử lý 12° ưa nước Các giá trị tiêu biểu cho chất nền PET (polyethylene terephthalate); góc thấp hơn có nghĩa là làm ướt tốt hơn. Lợi ích hiệu suất chính Lớp phủ ưa nước mang lại sự cải thiện hiệu suất có thể đo lường được và duy trì trong suốt vòng đời của thiết bị. Trong các so sánh trên băng ghế, ống thông được bọc thường xuyên đạt được mức giảm CoF ướt từ 90% trở lên và giảm lực đưa vào theo tỷ lệ. Ngoài ra: Chấn thương mạch máu giảm: lực cản bề mặt thấp hơn có nghĩa là ít bong tróc nội mô hơn và ít co thắt mạch máu hơn. Khả năng kiểm soát thiết bị được cải thiện: bác sĩ có thể cảm nhận được phản ứng của đầu vì lực đẩy của cột không bị hấp thụ bởi ma sát dọc theo trục. Việc tái định vị trở nên ít chấn thương hơn: việc tiến và lùi xa lặp đi lặp lại khiến ma sát tích tụ trong các thiết bị được phủ chậm hơn so với các điều khiển không được phủ. Thuộc tính hiệu suất - Ống thông ưa nước so với ống thông không bọc bôi trơn Độ bền Máy tính sinh học. độ bám dính Chấn thương mô giảm bớt ưa nước coated không tráng Ứng dụng trên các thiết bị can thiệp Lớp phủ ưa nước được chỉ định ở những nơi thiết bị phải điều hướng trong lumen trong điều kiện ẩm ướt. Các ứng dụng chính bao gồm: Ống thông chụp động mạch để chẩn đoán hình ảnh Ống thông dẫn hướng dùng để đưa bóng và ống đỡ động mạch Microcatheter để thuyên tắc mạch máu thần kinh và ngoại biên Ống thông niệu quản và ống thông nong bóng Phụ kiện nội soi đi qua các kênh làm việc Ống thông siêu nhỏ với độ cứng có thể tùy chỉnh và đầu tròn Ống thông nhỏ được gia cố này được thiết kế để điều hướng các mạch quanh co trong các thủ thuật xâm lấn tối thiểu. Độ cứng có thể tùy chỉnh và các ứng dụng phù hợp với đầu tròn trong đó cần có độ ma sát thấp trên toàn bộ chiều dài. Xem sản phẩm → Yêu cầu về hiệu suất khác nhau tùy theo ứng dụng. Ví dụ, một ống thông dẫn hướng cần khả năng đẩy cao ở đầu gần nhưng độ ma sát thấp ở trục xa nơi nó di chuyển qua dây. Ngược lại, một ống thông siêu nhỏ cần độ ma sát thấp đồng đều trên toàn bộ chiều dài của nó vì cách tiếp cận cuối cùng với tổn thương gần như luôn quanh co nhất. Để được giải thích chi tiết về cách xây dựng ống thông hướng dẫn, hãy xem bài viết kỹ thuật của chúng tôi về ống thông hướng dẫn . Ống thông chụp động mạch để truyền thuốc cản quang và kháng áp lực Ống thông này cung cấp một kênh cho các chất cản quang trong quá trình chẩn đoán bằng tia X. Nó có cấu trúc bằng thép không gỉ bện, đầu mềm và khả năng chịu áp lực lên tới 1200 PSI, đáp ứng các nhu cầu hiệu suất đa dạng. Xem sản phẩm → Lực ma sát trong các chu kỳ chèn lặp đi lặp lại Lực ma sát tương đối 5 10 15 20 50 100 150 không tráng ưa nước Dữ liệu minh họa từ thử nghiệm sử dụng mô phỏng với tiến bộ xa lặp đi lặp lại. Lựa chọn đối tác sơn phủ ưa nước Khi đánh giá một đối tác gia công cho lớp phủ ưa nước, có bốn điểm quan trọng: chất nền capability — đối tác có tự đùn ống của mình hay chất nền phải được lấy ở nơi khác? Quá trình trưởng thành — yêu cầu dữ liệu CoF và độ bám dính trên bề mặt thực tế, không chỉ là bảng dữ liệu. Chữa bệnh tương thích - xác nhận lớp phủ xử lý trong giới hạn nhiệt của thiết bị. Xác nhận khử trùng - xác minh rằng chu trình EtO hoặc gamma không làm giảm hiệu suất của lớp phủ. Một đối tác có quy trình ép đùn, phủ và xử lý thứ cấp nội bộ có thể rút ngắn đáng kể thời gian phát triển. LINSTANT's Chương trình OEM/ODM cung cấp sự tích hợp theo chiều dọc đó, từ việc lựa chọn polyme đến khâu lắp ráp cuối cùng. Hãy sớm thảo luận về các yêu cầu, đặc biệt nếu thiết bị có hình dạng bất thường hoặc chất nền fluoropolymer. Giới thiệu về Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, phấn đấu trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. Câu hỏi thường gặp về lớp phủ ưa nước Q1. Lớp phủ ưa nước tồn tại bao lâu trên ống thông? Lớp phủ ưa nước được xử lý tốt thường duy trì khả năng bôi trơn trong suốt thời gian thực hiện - thường là 20 phút đến 4 giờ tiếp xúc ướt liên tục. Độ bền phụ thuộc vào chất lượng xử lý, độ bám dính của chất nền và quá trình khử trùng; sau nhiều lần đạp xe, ma sát tăng dần nhưng thường duy trì ở mức dưới 0,1 đối với nhiều cấu hình. Q2. Hệ số ma sát của lớp phủ ưa nước là gì? CoF ướt thường là 0,02–0,05, so với 0,3–0,5 đối với ống polymer không tráng. Giá trị chính xác phụ thuộc vào chất nền, độ dày lớp phủ, điều kiện xử lý và phương pháp thử được sử dụng. Q3. Lớp phủ ưa nước có thể được áp dụng cho ống PTFE hoặc PEEK không? Có, với sự chuẩn bị bề mặt thích hợp. PTFE yêu cầu khắc hóa chất hoặc xử lý plasma trước khi phủ; PEEK có thể được phủ sau khi kích hoạt bằng plasma hoặc bằng một lớp sơn lót tương thích. Việc xác nhận sớm bề mặt tiếp xúc giữa chất nền và lớp phủ trong dự án sẽ tránh được các lỗi liên kết sau này. Q4. Độ bám dính của lớp phủ được kiểm tra như thế nào trong sản xuất thiết bị y tế? Các phương pháp tiêu chuẩn bao gồm thử nghiệm độ chụm (chụm liên tục bề mặt được phủ và kiểm tra sự tách lớp), thử nghiệm độ bám dính bằng cách kéo băng và quét các mặt cắt ngang bằng kính hiển vi điện tử sau khi thử nghiệm ngâm. Q5. Lớp phủ ưa nước có ảnh hưởng đến khả năng tương thích sinh học không? Các thành phần lớp phủ được sàng lọc về khả năng tương thích tế bào theo tiêu chuẩn ISO 10993-5; hầu hết các hệ thống thương mại đều không gây độc tế bào. Tuy nhiên, mỗi cấu hình thiết bị phải được kiểm tra ở chu trình khử trùng cuối cùng, vì chiếu xạ EtO hoặc gamma có thể làm thay đổi mật độ liên kết ngang. Q6. Lớp phủ ưa nước làm giảm ma sát trong ống thông như thế nào? Khi ướt, ma trận polymer của lớp phủ sẽ hấp thụ nước và tạo thành lớp gel ngậm nước trơn trượt. Lực cắt xảy ra giữa thiết bị và mô bên trong lớp giàu nước này chứ không phải ở bề mặt rắn-rắn, đó là lý do tại sao ma sát giảm hơn 90%. .article-section table{display: table!important;border-collapse:collapse;margin:20px auto;width:100%;} .article-section thead{display: table-header-group!important;} .article-section tbody{display: table-row-group!important;} .article-section tr{display: table-row!important;} .article-section th{display: table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;background-color:#f2f2f2;text-align:left;} .article-section td{display: table-cell!important;border:1px solid #cccccc;padding:8px;} .article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;} .article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;} .article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;} .article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;} .article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;} .article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;} .article-section p{font-size:16px!important;margin-bottom:12px;} .chart-box{width:440px;margin:20px auto;text-align:center;} .chart-box svg{display:block;margin:0 auto;width:440px;height:auto;} .faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin:20px 0;} .faq-item{background:#f0f7fb;border-left:4px solid #2e9e5b;border-radius:8px;padding:16px;} .faq-item:nth-child(odd){background:#fff3e8;border-left-color:#e07a3f;} .faq-item h3{font-size:15px;font-weight:bold;margin-bottom:8px!important;color:#1a3a5c;} .faq-item p{font-size:15px!important;margin-bottom:0!important;color:#444;line-height:1.5;} @media (max-width:640px){ .chart-box{width:100%;} .chart-box svg{width:100%;height:auto;} .faq-grid{grid-template-columns:1fr;} } .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

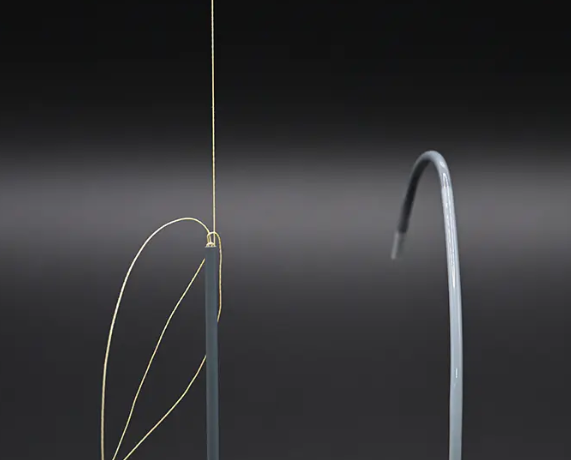

Bạn đang ở giai đoạn cuối cùng của quá trình thiết kế ống thông dẫn đường mới. Trục đẩy tốt, hình dạng đường cong giữ nguyên đường đi nhưng đầu tiếp tục bám vào giải phẫu mô phỏng ở lần uốn cong đầu tiên. Trong hầu hết các trường hợp, vấn đề không phải là thiết kế trục hay hỗn hợp polyme mà là ở bước tạo đầu. Tạo hình đầu tip không phải là một hoạt động hoàn thiện thẩm mỹ. Đó là quá trình xác định liệu một thiết bị có thể điều hướng các mạch quanh co một cách an toàn, đi qua một tổn thương hẹp hoặc tiếp cận một nhánh xa mà không gây chấn thương hay không. Đối với các kỹ sư thiết bị y tế, thông điệp rất đơn giản: trước tiên hãy hiểu đúng về mẹo và phần còn lại của thiết bị sẽ có cơ hội hoạt động. Hình thành đầu ống thông là gì? Tạo hình đầu ống thông là một hoạt động thứ cấp dựa trên nhiệt. Một ống ép đùn trước được đặt vào dụng cụ tạo hình, được nung nóng cho đến khi polyme mềm ra, định hình lại theo hình dạng mục tiêu và sau đó được làm nguội để khóa hình dạng. Quá trình này được kiểm soát bởi bốn biến độc lập: Nhiệt độ gia nhiệt và hồ sơ đoạn đường nối Khoảng cách khuôn và thời gian dừng Lực dọc trục, chân không hoặc áp suất không khí bên trong Tốc độ làm mát và độ lệch sau làm mát Ở mức độ thực tế, việc tạo hình đầu tip lấy đầu xa của ống thông và biến nó thành hình côn, hình vòm, hình loe hoặc hình cong. Việc lựa chọn hình học tuân theo chức năng lâm sàng dự định. Phần côn mềm giúp di chuyển qua dây dẫn, đầu dạng vòm bảo vệ thành mạch và đầu cong giúp chuyển hướng thiết bị. Vị trí hình thành đầu tip trong quy trình sản xuất Việc tạo đầu tip thường diễn ra sau quá trình ép đùn và bện, cũng như trước khi lắp ráp trục hoặc các bộ phận được liên kết cuối cùng. Điều đó có nghĩa là bất kỳ khiếm khuyết nào được tìm thấy trong quá trình hình thành đầu tip cũng ảnh hưởng đến năng suất ngược dòng. Một thiết kế quy trình có kỷ luật sẽ ngăn chặn các vòng lặp làm lại. Ống thông Mẹo Khuôn trên Khuôn dưới Máy sưởi Hình minh họa đẳng cự của khuôn tạo hình đầu ống thông, hiển thị hình dạng ống, đầu, vùng gia nhiệt và nửa khuôn trên/dưới. Tại sao chất lượng tạo hình đầu tip không thể bị bỏ qua Việc hình thành đầu ống thông ảnh hưởng nhiều hơn đến hình thức bên ngoài của thiết bị. Nó gây ra những hậu quả trực tiếp: An toàn mạch máu. Một cạnh sắc hoặc gờ sắc ở đầu có thể mổ xẻ thành mạch hoặc gây tắc mạch. Khả năng theo dõi và khả năng vượt qua. Phần côn được tạo hình tốt sẽ truyền mô-men xoắn và lực đẩy hiệu quả hơn trên một con đường quanh co. Khả năng tương thích của dây dẫn và thiết bị. Hình dạng đầu tip kiểm soát mức độ dễ dàng của dây hoặc thiết bị khác đi qua lumen. Hiệu suất hình ảnh. Đầu bút nhấp nháy hoặc không đều có thể tạo ra các ảnh giả khi soi huỳnh quang hoặc đánh giá OCT. Độ bền lắp ráp. Sự sai lệch về kích thước đầu gây khó khăn cho việc liên kết điểm đánh dấu cản quang hoặc nối phần xa. Nói tóm lại, tạo hình đầu nhọn là tuyến phòng thủ cuối cùng giữa một thiết bị tốt và một thiết kế tốt. Nhận thức đó thúc đẩy lý do tại sao các nhà sản xuất hàng đầu đầu tư vào việc mô tả đặc tính quy trình cho bước này. Chọn vật liệu để tạo hình đầu tip Lựa chọn vật liệu thúc đẩy cửa sổ quy trình nhiều hơn bất kỳ biến nào khác. Mỗi họ polyme có đặc tính nhiệt, độ bền nóng chảy và đặc tính co ngót riêng. Các polyme đặc trưng: Pebax, TPU và nilon Pebax (polyether block amide) là vật liệu phổ biến nhất để làm đầu ống thông mềm. Phạm vi độ cứng bờ của nó từ 25D đến 72D cho phép các kỹ sư cân bằng tính linh hoạt và truyền mô-men xoắn. Một cửa sổ tạo hình điển hình nằm trong khoảng từ 150°C đến 210°C, đủ thấp để giảm thiệt hại do nhiệt nhưng đủ cao để định hình đầu một cách nhanh chóng. TPU (polyurethane nhiệt dẻo) có khả năng chống mài mòn tuyệt vời và có thể được tạo thành với các chất độn cản quang. Đầu TPU thường được hình thành ở khoảng 160–220°C. Độ bền nóng chảy thấp hơn của nó đòi hỏi khe hở khuôn chặt hơn để tránh bị võng. nilon (polyamit) mang lại độ bền cột cao hơn và thường được sử dụng trong các đầu có yêu cầu về kết cấu. Tuy nhiên, độ nhạy ẩm có thể tạo ra các khuyết tật trên bề mặt, vì vậy việc điều hòa không khí khô là cần thiết trước khi tạo hình. Tùy chọn hiệu suất cao: PEEK và Polyimide PEEK là sự lựa chọn tuyệt vời cho các thiết bị cần độ bền mỏi và khả năng chịu nhiệt độ cao. Việc hình thành đầu PEEK yêu cầu nhiệt độ khuôn trong khoảng 340–400°C. Vì PEEK giãn nở nhiều hơn nhựa kỹ thuật tiêu chuẩn nên khe hở khuôn cần phải lỏng hơn để tránh bị dính hoặc lõm. Polyimide không dễ tan chảy. Giá trị của nó nằm ở những trục có thành mỏng, ổn định nhiệt. Để tạo hình đầu tip, thay vào đó, các nhà sản xuất thường dựa vào kỹ thuật kết dính hoặc dựa trên dung môi. Fluoropolymers: Ma sát thấp, khả năng định dạng hạn chế PTFE và FEP mang lại khả năng bôi trơn và kháng hóa chất tốt nhất, nhưng chúng không chảy trong khuôn tạo hình tiêu chuẩn. PTFE hoàn toàn không thể được xử lý nóng chảy. Trong thực tế, đầu tip fluoropolymer đạt được bằng cách liên kết một phần xa có độ ma sát thấp riêng biệt hoặc bằng cách sử dụng công nghệ co nhiệt. Bảng 1. So sánh các vật liệu phổ biến để tạo hình đầu ống thông. Chất liệu Độ cứng bờ Nhiệt độ hình thành Rủi ro chính Pebax 25D–72D 150–210°C Suy thoái nhiệt TPU 80A–95A 160–220°C Chảy xệ Nylon 30D–65D 170–230°C Độ nhạy ẩm PEEK 80D–90D 340–400°C Quá nóng/dính Polyimide cứng nhắc Không thể định hình được Vấn đề bám dính PTFE / FEP 50D–55D Không thể tan chảy Không xử lý tan chảy Ống bóng chính xác cho ống thông y tế Ống bóng có dung sai chặt chẽ xuống tới ± 0,01 mm và các tùy chọn nhiều lớp có áp suất nổ lên tới 55 atm. Thích hợp cho ống thông nong bóng trong các thủ thuật tim mạch và xâm lấn tối thiểu, mang lại các đặc tính cơ học nhất quán. Xem sản phẩm → Nhiệt độ bắt đầu điển hình cho quá trình hình thành đầu ống thông Pebax 150°C TPU 160°C Nylon 170°C PEEK 340°C PTFE không áp dụng PI không áp dụng Phạm vi nhiệt độ là các giá trị điển hình cho polyme cấp y tế, được tóm tắt từ các tài liệu tham khảo kỹ thuật phổ biến và dữ liệu kỹ thuật quy trình LINSTANT. Khi đầu tip phải làm việc với bóng bay, việc lựa chọn loại ống bóng bay sẽ ảnh hưởng đến toàn bộ quá trình lắp ráp. Nhiều kỹ sư tìm kiếm một đối tác có thể cung cấp ống bóng có khả năng tạo hình đầu ổn định. Danh mục ống bóng y tế của LINSTANT bao gồm các tùy chọn một lớp, hai lớp và ba lớp một cách chính xác vì đầu là nơi các cấu trúc thành khác nhau gặp nhau. Các khiếm khuyết hình thành đầu tip thường gặp và cách ngăn ngừa chúng Trong môi trường sản xuất, các khuyết tật hình thành đầu rơi vào một số nhóm tái diễn. Nhận biết chúng sớm sẽ ngăn ngừa phế liệu có hệ thống. Bảng 2. Các khuyết tật hình thành đầu tip điển hình, nguyên nhân gốc rễ và biện pháp đối phó. khiếm khuyết Nguyên nhân gốc rễ biện pháp đối phó Burr / flash Khe hở khuôn quá lớn hoặc nhiệt độ quá cao Giảm khoảng cách, giảm nhiệt độ, điều chỉnh tốc độ làm mát Sự không nhất quán về chiều Gia nhiệt không đồng đều hoặc biến đổi lô nguyên liệu Xác nhận lại hồ sơ nhiệt, xác minh lô vật liệu Sự thay đổi độ dày của tường Khuôn lệch tâm hoặc ống lệch tâm Căn chỉnh dụng cụ, kiểm tra độ đồng tâm của ống Bề mặt xỉn màu hoặc gợn sóng Tốc độ làm mát sai hoặc thời gian dừng quá lâu Rút ngắn thời gian dừng, tối ưu hóa đường cong làm mát Mẹo đóng / thu gọn Chân không quá mức hoặc quá áp suất Cân bằng áp suất bên trong và thông gió Dây chuyền hàn Dòng chảy va chạm phía trước trong một đầu nhiều lớp Điều chỉnh hình dạng khuôn hoặc kết hợp vật liệu Đối với ống thông siêu nhỏ, việc kiểm soát hình dạng đầu thậm chí còn đòi hỏi khắt khe hơn vì độ dày thành thường dưới 0,2 mm. Sự thay đổi nhiệt độ 5°C có thể biến một đầu côn sạch thành một đầu mềm, không còn chức năng. Việc tạo đầu ống thông vi mô thích hợp thường liên quan đến việc gia nhiệt hồng ngoại hoặc RF với giám sát nhiệt độ vòng kín. Ống thông siêu nhỏ được gia cố cho phẫu thuật xâm lấn tối thiểu Ống thông siêu nhỏ có đường kính ngoài dưới 1 mm, có thể tùy chỉnh độ cứng và đường kính để điều hướng các mạch quanh co. Đầu tròn làm giảm chấn thương, khiến nó trở nên lý tưởng cho các phương pháp điều trị can thiệp thần kinh, tim mạch và khối u. Xem sản phẩm → Khi bạn làm việc với ống PEEK, nguy cơ quá nhiệt là có thật. Cần có công cụ nâng cao để tạo thành PEEK mà không bị cháy hoặc mất các đặc tính cơ học của nó. Để biết chi tiết về tài liệu cụ thể này, hãy xem bài viết của chúng tôi về đầu tạo hình ống y tế PEEK . Giới thiệu về LINSTANT: Đối tác hệ thống ống thông tùy chỉnh Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, phấn đấu trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. LINSTANT vận hành một phòng sạch rộng gần 20.000 m2 đạt tiêu chuẩn GMP, với 15 dây chuyền ép đùn nhập khẩu, 8 dây chuyền ép đùn PEEK chuyên dụng, 2 dây chuyền ép phun và gần 100 bộ thiết bị bện, lò xo, sơn và hàn. Năng lực này hỗ trợ cả sản xuất thí điểm quy mô nhỏ và phân phối khối lượng bền vững. Ống thông dẫn hướng mô-men xoắn cao với cấu trúc bện Ống thông dẫn hướng có độ cứng nhiều tầng, đầu xa mềm và trục bện cho mô men xoắn và độ ổn định vượt trội. Thành siêu mỏng và lớp bên trong PTFE đảm bảo cung cấp thiết bị trơn tru, được hỗ trợ bởi quá trình sản xuất phòng sạch tuân thủ tiêu chuẩn GMP. Xem sản phẩm → Từ bản vẽ đến sản xuất: Cách chia tỷ lệ thiết kế tạo hình đầu tip Việc đưa đặc điểm kỹ thuật tạo hình đầu vào sản xuất đòi hỏi nhiều thứ hơn là một khuôn. Nó đòi hỏi phải mô tả đặc tính của quy trình, kiểm tra sản phẩm đầu tiên và kiểm soát các thông số sản xuất. Một đối tác tốt sẽ xác định cửa sổ quy trình, ghi lại các tham số quy trình quan trọng và hỗ trợ các hoạt động xác thực. LINSTANT's Dịch vụ OEM/ODM bao gồm toàn bộ lộ trình từ lựa chọn vật liệu và dụng cụ đến chạy thử nghiệm và sản xuất hàng loạt. Đối với các nhóm thiết bị Châu Âu và Bắc Mỹ, lợi ích là có một nhà cung cấp duy nhất với quy trình ép đùn và xử lý thứ cấp nội bộ, giúp giảm rủi ro chuyển giao và rút ngắn thời gian thực hiện. Các câu hỏi thường gặp về việc tạo hình đầu ống thông Q1. Đầu ống thông hình thành là gì? Ống thông tip forming is a heat-based process that shapes the distal end of a medical tube into a taper, dome, or other functional geometry for navigation and clinical safety. Q2. Vật liệu nào hoạt động tốt nhất cho việc tạo hình đầu tip? Pebax, TPU, nylon và PEEK thường được sử dụng. Polyimide và PTFE thường yêu cầu các phương pháp liên kết dính hoặc cơ học thay vì tạo hình bằng nhiệt. Q3. Điều gì gây ra khuyết tật hình thành đầu? Gia nhiệt không đồng đều, căn chỉnh khuôn kém, áp suất dư thừa và cấp độ vật liệu không tương thích là những nguyên nhân gốc rễ thường gặp nhất gây ra các vệt, tia lửa hoặc các vấn đề về kích thước. Q4. Chất lượng hình thành đầu tip được kiểm tra như thế nào? Kiểm tra quang học, đo kích thước, kiểm tra rò rỉ và kiểm tra áp suất nổ thường được kết hợp để xác minh đầu hình thành. Q5. LINSTANT có cung cấp hình thức mẹo tùy chỉnh không? Đúng. Chương trình OEM/ODM của LINSTANT hỗ trợ tạo hình đầu tip tùy chỉnh từ giai đoạn thiết kế cho đến phát triển dụng cụ và sản xuất hàng loạt. Q6. Sự khác biệt giữa tipping và tip hình thành là gì? Mẹoping generally refers to the initial shaping of the tube end, while tip forming includes the full distal profile definition, including heating, shaping, cooling, and finishing. .article-section { margin-bottom:28px; }.article-section h2 { font-size:22px; font-weight:bold; text-align:left; margin-bottom:12px!important; }.article-section h3 { font-size:16px; font-weight:bold; text-align:left; margin-bottom:12px; }.article-section p { font-size:16px!important; margin-bottom:12px; }.article-section ol { margin-bottom:12px; list-style-type:decimal; list-style-position:inside; padding-left:0; }.article-section ul { margin-bottom:12px; list-style-type:disc; list-style-position:inside; }.article-section li { list-style:inherit; font-size:16px; margin-bottom:6px; }.article-section table { display:table!important; border-collapse:collapse; }.article-section thead { display:table-header-group!important; }.article-section tbody { display:table-row-group!important; }.article-section tr { display:table-row!important; }.article-section th { display:table-cell!important; font-weight:bold; border:1px solid #cccccc; padding:8px; }.article-section td { display:table-cell!important; border:1px solid #cccccc; padding:8px; }.article-section caption { caption-side:bottom; font-size:16px; margin-bottom:12px; font-style:italic; color:#808080; }.intro-section { background:#f0f7ff; border-left:4px solid #2b7bb9; padding:18px 20px; }.process-section { background:#ffffff; }.why-section { background:#f8f8f8; padding:18px 20px; }.materials-section { border-top:2px solid #e0e0e0; }.quality-section { background:#fffaf0; padding:18px 20px; }.company-section { background:#f0f4f0; padding:18px 20px; border-radius:8px; }.partner-section { background:#f8f0f4; padding:18px 20px; }.faq-section { border-top:3px solid #2b7bb9; }.svg-figure { width:440px; margin:0 auto; text-align:center; }.figure-caption { font-size:14px; color:#666; font-style:italic; margin-top:8px; }.chart { width:440px; margin:0 auto 20px; background:#f9f9f9; padding:16px; border-radius:8px; }.chart-title { font-size:15px; font-weight:bold; text-align:center; margin-bottom:14px; }.bar-row { display:flex; align-items:center; margin-bottom:10px; }.bar-label { width:90px; font-size:14px; }.bar-track { flex:1; background:#e5e5e5; border-radius:5px; height:22px; }.bar-fill { height:100%; border-radius:5px; background:#4a90d9; }.bar-range { width:90px; font-size:13px; margin-left:8px; }.source-note { font-size:13px; color:#777; font-style:italic; margin-top:6px; }.faq-grid { display:grid; grid-template-columns:1fr 1fr; gap:16px; }.faq-item { background:#edf4fb; border-radius:8px; padding:14px 16px; border-left:4px solid #2b7bb9; }.faq-item h3 { font-size:15px; font-weight:bold; margin-bottom:6px; }.faq-item p { font-size:15px; margin-bottom:0; }@media (max-width:640px) {.svg-figure, .chart { width:100%; }.svg-figure svg { width:100%; height:auto; }.faq-grid { grid-template-columns:1fr; }.bar-label { width:70px; font-size:13px; }.bar-range { width:74px; font-size:12px; }} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

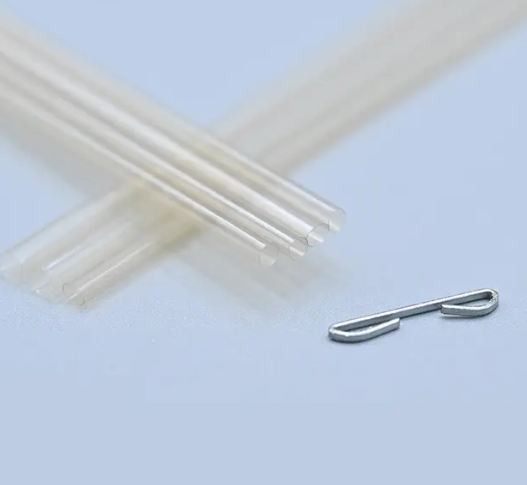

Việc lựa chọn giữa polyamit và polyimide cho thành phần ống thông y tế là một quyết định ảnh hưởng đến hiệu suất của thiết bị, chi phí sản xuất và rủi ro pháp lý. Câu trả lời thực tế rất đơn giản: polyamide là lựa chọn phù hợp khi ưu tiên tính linh hoạt, khả năng chống xoắn và ngân sách; polyimide là lựa chọn phù hợp khi độ bền thành mỏng, độ ổn định nhiệt và độ chính xác về kích thước là rất quan trọng. Sự khác biệt phân tử giải thích khoảng cách hiệu suất. Polyamit bao gồm các chuỗi amide linh hoạt làm cho vật liệu cứng và dẻo nhưng hạn chế khả năng chịu nhiệt. Polyimide chứa các vòng imide cứng có thể chịu được nhiệt độ cao hơn nhiều nhưng làm giảm độ giãn dài khi đứt. Trong bài viết này, chúng tôi so sánh cả hai loại polyme về các đặc tính quan trọng nhất trong sản xuất ống thông và ống thông y tế. Polyamit (PA) là gì? Polyamit, thường được gọi là nylon, là một loại nhựa nhiệt dẻo bán tinh thể có liên kết amit lặp lại. Các loại y tế phổ biến nhất là PA11 và PA12, mang lại sự cân bằng về độ bền, tính linh hoạt và khả năng xử lý. PA6 và PA66 cũng được sử dụng trong các thành phần thiết bị không thể cấy ghép đòi hỏi độ cứng cao hơn. Các tính chất chính của polyamit bao gồm: Độ bền kéo từ 50 đến 90 MPa, thay đổi theo độ ẩm và cấp độ. Độ giãn dài khi đứt cao, thường vượt quá 200% đối với PA12, mang lại khả năng chống xoắn tuyệt vời trong ống có thành mỏng. Nhiệt độ sử dụng liên tục từ 100 đến 120°C, với nhiệt độ cao nhất trong thời gian ngắn khoảng 150°C. Hấp thụ nước từ 1 đến 3%, có thể gây ra sự thay đổi kích thước và giảm độ cứng một chút. Chi phí vật liệu thấp và khả năng ép đùn tuyệt vời, khiến nó trở thành lựa chọn mặc định cho các thành phần nhạy cảm với chi phí. Ống nhiều lumen để tiếp cận đồng thời trong ống thông y tế Ống nhiều lumen có nhiều kênh trong một ống duy nhất, cho phép dây dẫn, thuốc và khí đi qua đồng thời. Nó cung cấp cấu hình lumen có thể tùy chỉnh lên tới 10, tính chất cơ học tốt và khả năng tương thích sinh học, khiến nó phù hợp với các thủ tục can thiệp phức tạp. Xem sản phẩm → Trong sản xuất thiết bị y tế, polyamit được sử dụng rộng rãi cho trục ống thông linh hoạt, ống bóng và ép đùn nhiều lumen. Các ống PA thường được ép đùn cùng với các polyme khác để tạo ra một thiết bị có thân mềm, chống xoắn và phần gần cứng. Polyamide cũng hoạt động tốt trong các ứng dụng co nhiệt, trong đó điểm nóng chảy thấp và khả năng liên kết tốt tạo ra các mối nối đáng tin cậy. Polyimide (PI) là gì? Polyimide là một loại polymer hiệu suất cao có các vòng imide trong khung chính của nó. Nó có sẵn ở cả dạng nhiệt rắn và nhựa nhiệt dẻo, và nó được sử dụng chủ yếu trong các thiết bị y tế dưới dạng vật liệu ống thành mỏng cho trục ống thông, ống thông dẫn hướng và ống thông siêu nhỏ. Các tính chất chính của polyimide bao gồm: Độ bền kéo từ 120 đến 200 MPa ở dạng kéo hoặc gia cố. Nhiệt độ làm việc liên tục từ 250 đến 300°C, với đỉnh điểm ngắn hạn trên 400°C. Độ giãn dài khi đứt thấp (5 đến 15%), mang lại khả năng đẩy và truyền mô-men xoắn cao. Độ hấp thụ độ ẩm dưới 0,3%, giữ kích thước ổn định trong môi trường ẩm ướt. Khả năng chống thủy phân, dung môi, bức xạ gamma và khử trùng EtO đặc biệt. Ống Polyimide y tế có thành mỏng và mô đun cao Ống polyimide y tế kết hợp sức mạnh, khả năng chống mài mòn và khả năng chịu nhiệt độ cực cao. Thành mỏng của nó tối đa hóa lòng trong trong khi vẫn duy trì mô đun cao, ngăn ngừa sự oằn trong giải phẫu quanh co, lý tưởng cho các ống thông thần kinh mạch máu và mạch vành. Xem sản phẩm → Sự kết hợp giữa mô đun cao và thành mỏng là điều làm cho polyimide trở nên hấp dẫn đối với ống thông mạch máu thần kinh, ống thông vi mạch vành và ống thông dẫn hướng. Thành mỏng hơn cho cùng đường kính ngoài mang lại khoảng sáng bên trong lớn hơn để đi qua dây, đồng thời mô đun cao giúp ngăn ngừa hiện tượng vênh trong quá trình di chuyển qua khu vực quanh co. Polyamid và Polyimide: So sánh trực tiếp Khi hai vật liệu này được đặt cạnh nhau, sự khác biệt về hiệu suất và giá thành sẽ xuất hiện ngay lập tức. Bảng dưới đây tóm tắt các đặc tính kỹ thuật chính mà nhà sản xuất thiết bị phải đánh giá trong quá trình lựa chọn vật liệu. Bảng 1: So sánh tính chất của polyamit (PA) và polyimide (PI) Tài sản Polyamit (PA) Polyimide (PI) Cấu trúc hóa học Liên kết amit nhẫn imide Nhiệt độ dịch vụ liên tục 100-120°C 250-300°C Độ bền kéo 50-90 MPa 120-200 MPa Độ giãn dài khi đứt 100-300% 5-15% Hấp thụ nước 1-3% Kháng bức xạ Trung bình Tuyệt vời Kháng hóa chất Tốt cho dung môi thông thường Tuyệt vời to most chemicals Chi phí vật liệu tương đối 1x 5-10 lần Phương pháp xử lý Đùn, ép phun Giải pháp đúc, ép đùn chuyên dụng Khoảng cách nhiệt là điểm khác biệt rõ ràng nhất. Dựa trên các bảng dữ liệu vật liệu đã được công bố, polyamide có khả năng hoạt động liên tục ở khoảng 120°C, trong khi polyimide có thể hoạt động ở nhiệt độ lên tới 300°C. Đối với các thiết bị y tế trải qua quá trình hàn nhiệt, hàn laze hoặc tạo hình đầu dò ở nhiệt độ cao, sự khác biệt này có ý nghĩa quyết định. 0°C 100°C 200°C 300°C 400°C PA (Nylon): 120°C PI: 300°C Tính chất cơ và nhiệt trong thực tế Trong thiết kế ống thông trong thế giới thực, hoạt động cơ học của ống polymer được xác định bởi độ bền kéo, độ giãn dài khi đứt và mô đun uốn. Độ giãn dài cao của Polyamid giúp ống thành 0,15 mm có khả năng chống xoắn cực kỳ tốt khi uốn quanh bán kính 8 đến 10 mm. Độ bền kéo cao và độ giãn dài thấp của polyimide cho phép ống thành 0,05 mm mang mô-men xoắn và lực đẩy cần thiết để tiếp cận phần giải phẫu xa, nhưng nó có thể bị xoắn nếu bị uốn cong mạnh. nhiệt Máy móc Linh hoạt Chem Elec Chi phí Polyamide Polyimide Đây là lý do tại sao nhiều nhà thiết kế thiết bị sử dụng phương pháp tổng hợp. Trục polyimide cung cấp khả năng đẩy và phản hồi mô-men xoắn, trong khi một loại polymer mềm hơn—thường là polyamide hoặc Pebax—được liên kết với phần xa để cải thiện tính linh hoạt và khả năng theo dõi. Ống được gia cố PI với lớp ngoài bằng polyamit kết hợp ưu điểm của cả hai vật liệu: độ cứng của thành mỏng để điều hướng giải phẫu quanh co và đầu linh hoạt, chống xoắn để vượt qua an toàn. Để có cái nhìn sâu hơn về ưu điểm của PI trong thiết kế ống thông, hãy đọc bài viết của chúng tôi về các đặc tính hoạt động chính của ống polyimide y tế . lớp PI Tường 0,03-0,10 mm Lumen Đường dẫn dây Cân nhắc về chi phí và mua sắm Chi phí thường là yếu tố quyết định đối với các ứng dụng không quan trọng. Nhựa polyamit thường có giá bằng khoảng 1/5 đến 1/10 so với vật liệu polyimide có cùng thể tích. Tuy nhiên, tổng chi phí thành phần không tăng theo tuyến tính. Ống polyimide có thể được ép đùn thành những bức tường rất mỏng, giúp giảm mức sử dụng vật liệu trên mỗi đơn vị chiều dài. Đối với một thiết bị có cấu hình ống thông phải nhỏ hơn một cỡ Pháp, lợi ích về hiệu suất của polyimide vượt xa mức giá cao hơn. Từ góc độ mua hàng, điều quan trọng là phải hỏi về khả năng truy xuất nguồn gốc và dung sai. Ống polyimide y tế có sẵn với dung sai ID/OD xuống tới ±0,01 mm, trong khi ống polyamit thường có dung sai từ ±0,02 đến ±0,05 mm. Những dung sai này ảnh hưởng trực tiếp đến hiệu suất cuối cùng của thiết bị và phải là một phần của việc đánh giá thông số kỹ thuật trong quá trình đánh giá nhà cung cấp. Một yếu tố mua sắm khác là năng suất. Polyimide cứng hơn và dễ vỡ hơn ở dạng thành mỏng, do đó nó thường được xử lý theo lô và có thể có tỷ lệ phế liệu cao hơn trong quá trình cuộn dây hoặc xử lý bằng laser. Ngược lại, polyamide xử lý dễ ổn định hơn và thường được cung cấp ở dạng cuộn liên tục, có thể giảm thời gian lao động khi sản xuất số lượng lớn. Chọn vật liệu phù hợp cho ống thông Khi lựa chọn giữa polyamide và polyimide, hãy sử dụng hướng dẫn quyết định nhanh này: Chọn polyamit (PA) khi: Thiết bị cần có phần xa mềm, dẻo và chống xoắn. Quá trình sản xuất không để ống tiếp xúc với nhiệt độ trên 120°C. Chi phí vật liệu là hạn chế mua sắm chủ yếu. Thành phần này là một phần của quá trình ép đùn đồng thời nhiều lớp, nơi cần có độ bền liên kết và khả năng liên kết. Chọn polyimide (PI) khi: Ống thông phải tiếp cận giải phẫu mạch máu sâu với mô-men xoắn và khả năng đẩy cao. Thành ống cần phải càng mỏng càng tốt để tối đa hóa lumen bên trong. Thiết bị trải qua quá trình xử lý dựa trên nhiệt như tạo hình đầu, hàn hoặc hàn nhiệt. Khử trùng bao gồm chiếu xạ gamma, trong đó PI cho thấy độ ổn định đặc biệt. Để biết thêm bối cảnh, hãy xem cuộc thảo luận của chúng tôi về liệu ống polyimide có đủ linh hoạt cho các ứng dụng ống thông không . Ống gia cố PI với lớp bện để tăng cường khả năng đẩy Ống gia cố PI tích hợp lớp bện hoặc cuộn bên trong thành polyimide, cải thiện khả năng kiểm soát xoắn, tính linh hoạt và khả năng đẩy. Cấu trúc hỗn hợp này mang lại độ cứng và độ mềm cân bằng, thích hợp cho các ống thông đòi hỏi khả năng điều hướng chính xác và chịu áp lực. Xem sản phẩm → LINSTANT cung cấp cả ống polyimide y tế và ống gia cố PI, cho phép các nhà sản xuất thiết bị kết hợp độ cứng của PI với tính linh hoạt của các polyme khác trong một hệ thống ống thông tùy chỉnh duy nhất. Giới thiệu về Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, phấn đấu trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. Câu hỏi thường gặp về Polyamide và Polyimide trong thiết bị y tế 1. Polyamid có giống polyimide không? Không. Polyamid (nylon) sử dụng liên kết amit, trong khi polyimide sử dụng vòng imit. Chúng khác nhau đáng kể về độ ổn định nhiệt, độ bền cơ học và giá thành. 2. Vật liệu nào tốt hơn cho trục ống thông? Polyimide tốt hơn cho trục có thành mỏng, khả năng đẩy cao. Polyamide tốt hơn cho các phần xa linh hoạt, chống xoắn. 3. Nhược điểm chính của polyimide là gì? Chi phí and brittleness. PI is expensive and has low elongation at break, so it can kink or crack under sharp bending. 4. Polyamide có thể chịu được khử trùng bằng nồi hấp không? Lớp PA tiêu chuẩn bị suy giảm ở độ ẩm cao và nhiệt độ trên 150°C. PA12 ổn định nhiệt có thể xử lý các chu kỳ lặp đi lặp lại ở khoảng 120-130°C. 5. So sánh khả năng cách điện của chúng như thế nào? Polyimide là chất điện môi cao cấp có khả năng cách nhiệt ổn định lên tới 250°C. Polyamide hấp thụ độ ẩm, làm giảm hiệu suất cách nhiệt. 6. Ống polyimide có sẵn trong loại y tế không? Đúng. Polyimide cấp y tế được sử dụng rộng rãi trong ống thông và dây dẫn, với khả năng kháng gamma và khử trùng EtO đã được chứng minh. .article-section table{display: table!important;}.article-section thead{display: table-header-group!important;}.article-section tbody{display: table-row-group!important;}.article-section tr{display: table-row!important;}.article-section th{display: table-cell!important;}.article-section td{display: table-cell!important;}.article-section table{caption-side:bottom;font-style:italic;font-size:16px;margin-bottom:12px;color:#808080;border-collapse:collapse;width:100%;}.article-section th{font-weight:bold;border:1px solid #cccccc;padding:8px;background:#f0f4f8;}.article-section td{border:1px solid #cccccc;padding:8px;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.chart-wrap{width:440px;margin:20px auto;text-align:center;}@media(max-width:640px){.chart-wrap{width:100%;}}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin-bottom:12px;}.faq-item{background:#f0f7ff;border-left:4px solid #2b6cb0;padding:12px 16px;border-radius:0 4px 4px 0;}.faq-item h3{font-size:16px;color:#2b6cb0;margin-bottom:6px;}.faq-item p{font-size:14px;margin-bottom:0;}@media(max-width:640px){.faq-grid{grid-template-columns:1fr;}}.article-section a[data-product-card="true"]{display:block;width:440px;margin:16px auto;padding:14px 20px;background:#f0f7ff;border:1px solid #bee3f8;border-radius:8px;text-decoration:none;color:#2b6cb0;font-weight:bold;font-size:16px;text-align:center;}.article-section a[data-product-card="true"]:hover{background:#e0efff;}@media(max-width:640px){.article-section a[data-product-card="true"]{width:100%;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}

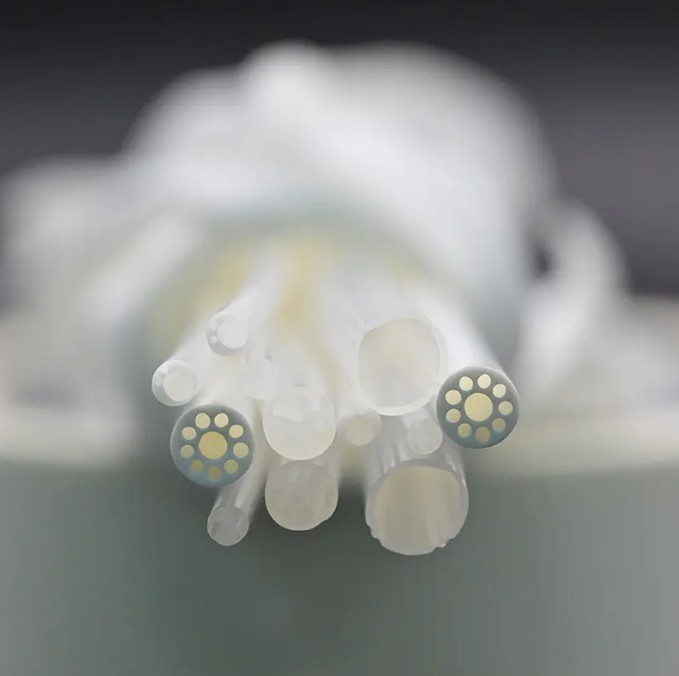

Thiết kế ống thông là một trò chơi đánh đổi. Khả năng đẩy, kiểm soát mô-men xoắn, khả năng chống xoắn, độ bôi trơn, khả năng theo dõi và khả năng hiển thị tia X đều cạnh tranh nhau để có cùng độ dày thành và không gian quang thông. Cách nhanh nhất để có một thiết kế hiệu quả không phải là theo đuổi một con số hiệu suất duy nhất mà trước tiên phải xác định nhiệm vụ lâm sàng và lộ trình giải phẫu, sau đó chọn chồng lớp, vật liệu và cốt thép phục vụ nhiệm vụ đó. Đó là lý do tại sao các nhóm thiết bị có kinh nghiệm coi việc thiết kế ống thông như một bài tập về hệ thống hơn là việc lựa chọn ống. Lấy hai ví dụ. Ống thông dẫn hướng mạch vành cần truyền mô-men xoắn mạnh và đầu mềm, không gây chấn thương. Ngược lại, một ống thông vi mạch thần kinh cần cực kỳ linh hoạt và có độ nghiêng thấp, ngay cả khi điều đó hy sinh một số khả năng đẩy. Những nguyên liệu thô giống nhau có thể được sắp xếp theo những cách hoàn toàn khác nhau để đáp ứng những ưu tiên đối lập này. Mục tiêu hiệu suất chính trong thiết kế ống thông Đầu vào của thiết kế đến từ cấu trúc giải phẫu dự định, chiều dài làm việc của thiết bị, kỹ thuật phân phối và cấu hình độ cứng cần thiết để đạt được mục tiêu. Những thông tin đầu vào này, không phải danh mục các tài liệu sẵn có, sẽ quyết định đặc điểm kỹ thuật. Bảng dưới đây mô tả các khu vực lâm sàng phổ biến theo mối quan tâm thiết kế cơ bản và các lựa chọn vật liệu điển hình. Bảng 1: Trọng tâm lâm sàng và các ưu tiên thiết kế ống thông tương ứng Trọng tâm lâm sàng Yêu cầu hiệu suất chính Lựa chọn vật liệu/kết cấu điển hình Truy cập mạch vành / ngoại vi Truyền mô-men xoắn, chống xoắn, tương thích với dây dẫn, cấu hình thấp Ống gia cố với lớp lót PTFE và lớp ngoài Pebax Ống thông vi mạch thần kinh Tính linh hoạt, khả năng theo dõi, đầu mềm, độ ma sát thấp Trục Polyimide hoặc Pebax có gia cố dạng cuộn và lớp phủ bôi trơn Sự giãn nở của bong bóng Áp suất nổ, độ giãn nở, độ bền liên kết đầu Ống bóng nhiều lớp bằng PET hoặc Pebax Chụp mạch chẩn đoán Độ phóng xạ, tốc độ dòng chảy, độ sáng mịn Lớp lót FEP hoặc PTFE có lớp gia cố bện và chất độn cản quang Kiến trúc từng lớp: Xương sống của hiệu suất Ống thông can thiệp hiện đại được chế tạo theo nguyên tắc ba lớp. Lớp lót bên trong thiết lập một lumen mịn, ma sát thấp cho dây dẫn và chất lỏng. Bộ phận gia cố trung tâm kiểm soát mô-men xoắn, khả năng chống va đập và chống xoắn. Lớp áo khoác ngoài quyết định tính linh hoạt, độ bôi trơn bề mặt và khả năng tương thích sinh học. Việc xác định đúng trình tự còn quan trọng hơn việc chọn loại polyme đắt tiền nhất. lót gia cố Áo khoác Lựa chọn gia cố thường là bước ngoặt trong thiết kế ống thông. Cấu trúc bện mang lại khả năng truyền mô-men xoắn tuyệt vời, trong khi cấu trúc cuộn dây mang lại sự linh hoạt trong giải phẫu quanh co. Nhiều thiết kế lai kết hợp cả hai để điều chỉnh trục phù hợp với tàu mục tiêu. Ống gia cố bện để tăng cường mô-men xoắn và khả năng chống nổ Ống này nhúng các dây bện kim loại hoặc sợi giữa các lớp, tăng áp suất nổ, độ bền của cột và truyền mô-men xoắn. Lý tưởng cho các ống thông cần điều khiển xoắn chính xác, chẳng hạn như ống thông siêu nhỏ và vỏ bọc có thể điều khiển được. Xem sản phẩm → Lựa chọn vật liệu: Sự đánh đổi quan trọng Không có vật liệu ống thông tốt nhất. PTFE mang lại khả năng bôi trơn và kháng hóa chất chưa từng có, nhưng rất khó liên kết và có khả năng chống xoắn hạn chế. PEEK có độ cứng và khả năng tương thích sinh học tuyệt vời và có thể có thành mỏng nhưng ít bôi trơn hơn. Polyimide vượt trội trong các ứng dụng tường siêu mỏng, cường độ cao. Pebax mềm, linh hoạt và dễ gia công, trong khi TPU mang lại khả năng phục hồi và phạm vi đo độ cứng rộng. bôi trơn Độ cứng Bức tường mỏng Nhiệt độ. Kháng cự Khả năng chống xoắn PTFE PEEK Polyimide thường được sử dụng trong ống thông siêu nhỏ vì thành mỏng và độ bền cao. Biểu đồ radar ở trên là tài liệu tham khảo định tính cho hai loại vật liệu phổ biến; sử dụng nó làm điểm khởi đầu cho một so sánh có cấu trúc chứ không phải để thay thế cho việc kiểm tra trên băng ghế dự bị. Ống thông siêu nhỏ để điều hướng xâm lấn tối thiểu trong các mạch máu nhỏ Với đường kính ngoài dưới 1 mm, ống thông này mang lại sự linh hoạt và khả năng tương thích sinh học để tiếp cận chính xác các mạch máu nhỏ. Các thay đổi về độ cứng và đường kính có thể tùy chỉnh cho phép di chuyển an toàn trong giải phẫu quanh co. Xem sản phẩm → Dung sai sản xuất và quy trình phụ Mục đích thiết kế chỉ tốt khi khả năng sản xuất có thể đáp ứng được nó. Trục ống thông có kích thước quá lớn 0,02 mm có thể gây ra ma sát của dây dẫn, trong khi lớp gia cố có kích thước nhỏ hơn 0,02 mm có thể ảnh hưởng đến việc truyền mô-men xoắn. Quản lý dung sai phụ thuộc vào quá trình ép đùn, tính nhất quán của vật liệu và dụng cụ. Đùn đồng thời nhiều lớp được sử dụng để đạt được khả năng kiểm soát tường chính xác xung quanh toàn bộ mặt cắt ngang, đặc biệt khi các vật liệu khác nhau phải liên kết mà không có điểm yếu. Kỹ thuật này là một lý do công nghệ đồng đùn đa lớp đã trở thành trọng tâm trong ngành vật tư tiêu hao y tế. Các quy trình thứ cấp bổ sung thêm chức năng: loe để tạo hình đầu, hàn bóng bay, phủ để bôi trơn và co nhiệt để bảo vệ khớp. Khi các bước này được thực hiện trong cùng phòng sạch với quá trình ép đùn, nguy cơ ô nhiễm và sai lệch kích thước sẽ giảm và ống thông cuối cùng hoạt động gần với mô hình thiết kế của nó hơn. Ống thông dẫn hướng với thiết kế nhiều tầng và lớp lót ma sát thấp Có cấu trúc bện cho mô-men xoắn cao và độ ổn định, cộng với đầu mềm để giảm hư hỏng tàu. Thành siêu mỏng với khoang bên trong lớn và lớp lót PTFE đảm bảo vận chuyển dụng cụ một cách trơn tru. Xem sản phẩm → Hợp tác với nhà sản xuất linh kiện ống thông Công ty TNHH Vật liệu Polymer LINSTANT Ninh Ba được thành lập vào năm 2014 và từ đó đã phát triển thành một doanh nghiệp công nghệ cao cấp quốc gia với hơn 500 nhân viên chuyên nghiệp. Công ty cam kết vượt qua vai trò của một nhà cung cấp linh kiện truyền thống, trở thành một phần không thể thiếu trong các sản phẩm của khách hàng. Từ việc kết hợp chính xác trong giai đoạn hợp tác thiết kế đến đảm bảo độ tin cậy trong quá trình sản xuất, LINSTANT tích hợp sâu vào chuỗi giá trị cốt lõi của sản phẩm của khách hàng, biến công nghệ ống thông thành lợi thế cạnh tranh cốt lõi cho sản phẩm của họ. Thông qua đổi mới công nghệ liên tục và kiểm soát chất lượng nghiêm ngặt, chúng tôi có khả năng cung cấp cho các công ty thiết bị y tế các giải pháp hệ thống ống thông tùy chỉnh an toàn hơn, chính xác hơn và công nghệ tiên tiến hơn. Phòng sạch rộng 20.000 m2 đạt tiêu chuẩn GMP dành cho ép đùn, phủ và xử lý thứ cấp 15 dây chuyền ép đùn nhập khẩu cho ống nhiều lớp và nhiều lumen, cộng thêm 8 dây chuyền ép đùn PEEK chuyên dụng Gần 100 máy bện, cuộn lò xo, phủ và 40 trạm hàn tạo hình Hệ thống quản lý chất lượng được chứng nhận ISO 13485:2016 Đối với các nhóm cần đối tác sản xuất để biến khái niệm ống thông thành một thiết bị có thể tái tạo, Hợp tác OEM/ODM là bước tiếp theo tự nhiên. LINSTANT có thể hỗ trợ đánh giá thiết kế cho sản xuất, lựa chọn vật liệu và xác nhận quy trình trước khi sản xuất hàng loạt. Câu hỏi thường gặp về thiết kế ống thông Thiết kế ống thông là gì? Thiết kế ống thông là quá trình cân bằng kích thước lumen, độ dày thành, tính linh hoạt, truyền mô-men xoắn và hiệu suất đầu ống cho một ứng dụng lâm sàng cụ thể. Nó thường liên quan đến việc lựa chọn vật liệu lót, gia cố và áo khoác bên ngoài phù hợp. Những vật liệu nào được sử dụng cho ống thông y tế? Các vật liệu ống thông y tế phổ biến bao gồm PTFE, FEP, PEEK, polyimide, Pebax, TPU và polycarbonate. Mỗi loại cung cấp một sự kết hợp khác nhau giữa độ bôi trơn, độ cứng, độ phóng xạ và hành vi xử lý. Sự khác biệt giữa ống thông được bện và được gia cố bằng cuộn dây là gì? Bện cải thiện phản ứng mô-men xoắn và khả năng chống xoắn, trong khi cuộn mang lại tính linh hoạt và khả năng chống nghiền tốt hơn. Bện phù hợp với các thiết bị có mô-men xoắn cao; cuộn phù hợp với trục có tính linh hoạt cao. Dung sai chung cho ống thông y tế là gì? Dung sai OD và ID điển hình cho ống y tế nằm trong khoảng từ ±0,02 mm đến ±0,05 mm, tùy thuộc vào vật liệu, độ dày thành và kích thước. Dung sai chặt chẽ là rất quan trọng đối với khả năng tương thích của dây dẫn và áp suất nổ. Sự khác biệt giữa ống thông dẫn hướng và ống thông vi mô là gì? Ống thông dẫn hướng cung cấp kênh ổn định, mô-men xoắn cao để phân phối thiết bị. Một ống thông siêu nhỏ được thiết kế để tiếp cận sâu ở vùng giải phẫu quanh co, với hình dạng nhỏ hơn và độ linh hoạt cao hơn. LINSTANT có cung cấp dịch vụ thiết kế và sản xuất ống thông theo yêu cầu không? Đúng. LINSTANT cung cấp dịch vụ OEM/ODM cho các công ty thiết bị y tế, bao gồm ống ép đùn, ống gia cố, ống bóng, sản phẩm co nhiệt và các hoạt động phụ như sơn và hàn. .article-section table{display:table!important;width:100%;border-collapse:collapse;margin-bottom:12px;}.article-section thead{display:table-header-group!important;}.article-section tbody{display:table-row-group!important;}.article-section tr{display:table-row!important;}.article-section th{display:table-cell!important;font-weight:bold;border:1px solid #cccccc;padding:8px;}.article-section td{display:table-cell!important;border:1px solid #cccccc;padding:8px;}.article-section caption{caption-side:bottom;font-size:16px;margin-bottom:12px;font-style:italic;color:#808080;}.article-section ol{margin-bottom:12px;list-style-type:decimal;list-style-position:inside;padding-left:0;}.article-section ul{margin-bottom:12px;list-style-type:disc;list-style-position:inside;padding-left:0;}.article-section li{list-style:inherit;font-size:16px;margin-bottom:6px;}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px!important;}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px;}.article-section p{font-size:16px!important;margin-bottom:12px;}.chart-container{width:440px;margin:0 auto;}.chart-container svg{width:100%;height:auto;display:block;}@media(max-width:640px){.chart-container{width:100%;}}.faq-grid{display:grid;grid-template-columns:1fr 1fr;gap:16px;margin-bottom:12px;}.faq-item{background:#f7f9fc;border-left:4px solid #2c7be5;border-radius:8px;padding:12px 16px;}.faq-item h3{margin-top:0;color:#2c7be5;}.faq-item p{margin-bottom:0;}@media(max-width:640px){.faq-grid{grid-template-columns:1fr;}} .product-card{display:block;margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal;background:#fff}.pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center;min-height:120px}.pc-img{width:160px;min-width:160px;aspect-ratio:4/3;height:auto;min-height:120px;object-fit:cover;flex-shrink:0;display:block;align-self:stretch}.pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;align-self:stretch;justify-content:center}.pc-title{display:block;font-size:15px;font-weight:600;color:#111;margin:0 0 6px;line-height:1.4}.pc-desc{display:-webkit-box;font-size:13px;color:#6b7280;margin:0 0 8px;line-height:1.5;overflow:hidden;-webkit-line-clamp:2;line-clamp:2;-webkit-box-orient:vertical}.pc-cta{display:block;font-size:13px;font-weight:600;color:#2D6ED7;margin-top:auto}.pc-inner:hover .pc-title{text-decoration:underline} .article-section a:not(.pc-inner),article a:not(.pc-inner){color:#2D6ED7}.pc-cta{color:#2D6ED7!important}
