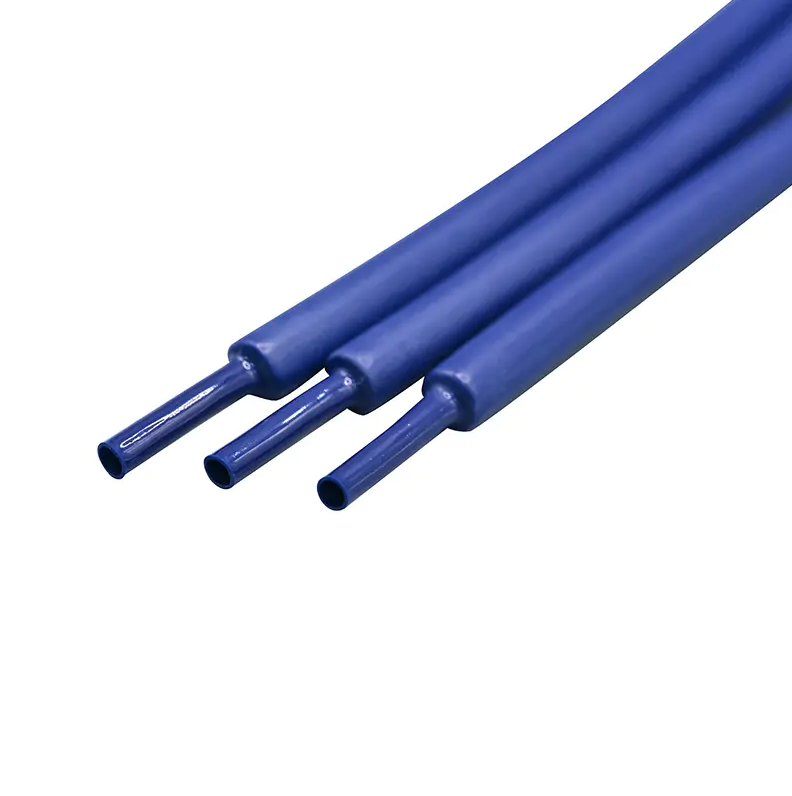

Ống co nhiệt là một ống nhựa nhiệt dẻo co lại khi tiếp xúc với nhiệt, tạo thành một lớp bọc bảo vệ chặt chẽ xung quanh dây điện, linh kiện hoặc thiết bị y tế . Nó được sử dụng chủ yếu để cách điện, bảo vệ cơ học, giảm căng thẳng, bó và bịt kín - và trong các ứng dụng y tế, nó đóng một vai trò quan trọng trong việc chế tạo ống thông, đóng gói thiết bị và kiểm soát kích thước chính xác của cụm ống.
Chức năng cốt lõi của Ống co nhiệt
Ống co nhiệt phục vụ nhiều vai trò chức năng trong các ngành công nghiệp. Hiểu được những ứng dụng cốt lõi này giúp các kỹ sư và nhà thiết kế chọn được vật liệu và độ dày thành phù hợp với nhu cầu cụ thể của họ.
- Cách điện: Che các dây dẫn hở, mối hàn và thiết bị đầu cuối để tránh đoản mạch và bảo vệ chống lại điện áp lên đến vài kilovolt tùy thuộc vào độ dày của tường.
- Bảo vệ cơ khí: Bảo vệ cáp và các bộ phận khỏi bị mài mòn, hóa chất, bức xạ UV và sự xâm nhập của hơi ẩm.
- Giảm căng thẳng: Giảm ứng suất tại các điểm vào cáp, kéo dài tuổi thọ của đầu nối bằng cách phân bổ lực uốn trên diện tích lớn hơn.
- Đóng gói và tổ chức: Nhóm nhiều dây hoặc ống thành một cụm duy nhất, dễ quản lý.
- Nhận dạng và mã hóa màu sắc: Có nhiều màu sắc để ghi nhãn mạch, cho phép bảo trì nhanh chóng và không có lỗi.
- Niêm phong: Các biến thể có lớp lót bằng keo tạo ra lớp bịt kín chống thấm nước, thân thiện với môi trường xung quanh các mối nối và đầu nối.
Ống co nhiệt trong sản xuất thiết bị y tế
Ngành y tế đại diện cho một trong những môi trường ứng dụng đòi hỏi khắt khe nhất đối với ống co nhiệt. Ở đây, nó không chỉ đơn thuần là một ống bọc bảo vệ - nó là một thành phần được thiết kế có ý nghĩa trực tiếp đến sự an toàn của bệnh nhân . Ống co nhiệt cấp y tế được sử dụng trong các quy trình quan trọng sau:
Xây dựng ống thông và cán lớp
Ống co nhiệt được áp dụng trong quá trình lắp ráp ống thông để liên kết các lớp, kiểm soát đường kính ngoài và tạo ra các mặt cắt nhẵn, không gây chấn thương. Một trục ống thông bóng điển hình có thể sử dụng một quá trình thu nhỏ hai lớp để ép lớp gia cố dạng bện lên lớp lót bên trong, đạt được áp suất nổ trên 20 atm trong khi vẫn duy trì tính linh hoạt cần thiết cho việc điều hướng mạch máu.
Tạo hình đầu và tạo hình đầu xa
Ứng dụng nhiệt chính xác thông qua ống co lại cho phép hình dạng đầu nhất quán - rất quan trọng để dẫn ống thông qua mạch máu quanh co. Dung sai khi tạo hình đầu y tế thường được giữ trong khoảng ±0,01 mm , đòi hỏi ống có tỷ lệ co rút đồng đều, có thể dự đoán được trên mỗi lô.
Đóng gói cảm biến và linh kiện điện tử
Các thiết bị xâm lấn tối thiểu thường chứa các cảm biến áp suất, cặp nhiệt điện hoặc các bộ phận hình ảnh ở đầu xa của chúng. Ống co nhiệt cung cấp lớp vỏ tương thích sinh học để bảo vệ các bộ phận này khỏi dịch cơ thể trong khi vẫn duy trì cách ly điện trong suốt thời gian sử dụng của thiết bị.
Kỹ thuật chuyển tiếp trục và độ cứng
Bằng cách áp dụng ống co có độ cứng và độ dày thành khác nhau ở các vùng khác nhau dọc theo trục ống thông, các nhà sản xuất thiết kế một độ dốc linh hoạt được kiểm soát — cứng ở phần gần để có thể đẩy được, linh hoạt ở phần xa để có thể theo dõi . Kỹ thuật này là trọng tâm của thiết kế ống thông can thiệp hiện đại và là một trong những lợi thế rõ ràng khi làm việc với các chuyên gia về ống y tế có kinh nghiệm.
Vật liệu thông thường và tính chất của chúng
Việc lựa chọn vật liệu quyết định nhiệt độ co ngót, tính linh hoạt, khả năng kháng hóa chất và khả năng tương thích sinh học. Bảng dưới đây tóm tắt các vật liệu được sử dụng rộng rãi nhất trong cả bối cảnh y tế và công nghiệp:
| Chất liệu | Nhiệt độ co lại (° C) | Tỷ lệ thu nhỏ | Lợi thế chính | Ứng dụng điển hình |
|---|---|---|---|---|
| PET (Polyester) | 120–150 | 2:1 / 4:1 | Tường siêu mỏng, cường độ cao | Cán trục ống thông |
| PTFE | 327 | 1,3:1 | Độ bôi trơn, độ trơ hóa học | Gia công lớp lót, vỏ bọc dây dẫn |
| FEP | 150–200 | 1,3:1 | Minh bạch, tương thích sinh học | Lắp ráp, đóng gói y tế |
| PEBA / Pebax® | 90–130 | 2:1 | Tính linh hoạt, phạm vi đo độ cứng rộng | Ống thông bóng, tạo hình đầu mềm |
| Polyolefin | 70–120 | 2:1 / 3:1 | Chi phí thấp, đa năng | Khai thác dây điện, công nghiệp tổng hợp |
Các thông số chính cần chỉ định khi chọn Ống co nhiệt
Việc chọn sai ống có thể dẫn đến lỗi xử lý, tách lớp hoặc không phù hợp về kích thước. Các thông số sau phải được xác định rõ ràng trước khi mua sắm hoặc phát triển quy trình:
- Đường kính trong được cung cấp (mở rộng): Phải lớn hơn OD của nền để cho phép tải dễ dàng mà không làm biến dạng nền.
- Đường kính trong được phục hồi (thu nhỏ): Phải phù hợp với kích thước mục tiêu cuối cùng của cụm hoàn thiện sau khi co nhiệt hoàn toàn.
- Độ dày tường thu hồi: Xác định độ bền cơ học và mức độ đóng góp của ống vào OD tổng thể của thiết bị đã hoàn thiện.
- Tỷ lệ co lại: Tỷ lệ phổ biến là 2:1, 3:1 và 4:1; tỷ lệ cao hơn mang lại độ linh hoạt bao phủ bề mặt cao hơn trên các đường kính khác nhau.
- Nhiệt độ kích hoạt: Phải phù hợp với khả năng chịu nhiệt của vật liệu cơ bản và bất kỳ chất kết dính hoặc lớp phủ nào được áp dụng trước.
- Chứng nhận tương thích sinh học: Việc tuân thủ ISO 10993 là bắt buộc đối với mọi vật liệu trong các ứng dụng y tế tiếp xúc với bệnh nhân.
Ứng dụng công nghiệp và hàng không vũ trụ
Ngoài các thiết bị y tế, ống co nhiệt là nền tảng để sản xuất dây điện trong ô tô, hàng không vũ trụ và tự động hóa công nghiệp. Trong hàng không vũ trụ, MIL-DTL-23053 quản lý các thông số kỹ thuật của ống co nhiệt, yêu cầu khả năng chống cháy, kháng chất lỏng và nhiệt độ sử dụng liên tục từ −55°C đến 150°C trở lên. Các ứng dụng trong ô tô sử dụng polyolefin phủ keo cho các đầu nối dưới mui xe chịu được thời tiết, trong đó rung động và chu trình nhiệt gây ra đồng thời cả ứng suất cơ học và hóa học. Trong robot công nghiệp, khả năng co nhiệt linh hoạt bảo vệ đường cáp ở các khớp nối có thể trải qua hàng chục triệu chu kỳ uốn trong suốt thời gian sử dụng của máy.
LINSTANT ứng dụng công nghệ co nhiệt trong ống polyme y tế như thế nào
LINSTANT đã được dành riêng cho ống polymer y tế kể từ khi thành lập vào năm 2014, chuyên về công nghệ xử lý ép đùn, phủ và xử lý sau cho các nhà sản xuất thiết bị y tế trên toàn thế giới. Công việc cốt lõi của công ty liên quan trực tiếp đến các ứng dụng ống co nhiệt: cấu trúc trục ống thông, cán ống bóng và kỹ thuật chuyển đổi độ cứng, tất cả đều phụ thuộc vào loại điều khiển quy trình co chính xác mà LINSTANT đã phát triển qua hơn một thập kỷ kinh nghiệm sản xuất tập trung.
Danh mục sản phẩm của LINSTANT đáp ứng đầy đủ các nhu cầu về kết cấu ống thông và ống y tế:
- Ống ép đùn một lớp và nhiều lớp để xây dựng trục ống thông
- Cấu hình một lumen và nhiều lumen cho các thiết kế ống thông phức tạp, đa chức năng
- Ống bóng một lớp, hai lớp và ba lớp — một ứng dụng cốt lõi trong đó quá trình cán màng co nhiệt xác định trực tiếp độ bền nổ của bong bóng, cấu hình tuân thủ và tính nhất quán về kích thước
- Vỏ bọc gia cố xoắn ốc và bện được thiết kế để có khả năng đẩy và truyền mô-men xoắn trong các thiết bị tiếp cận mạch máu
- Ống PEEK và Polyimide (PI) dành cho các ứng dụng kỹ thuật đòi hỏi khắt khe về khả năng chịu nhiệt và hóa chất cực cao
- Giải pháp xử lý bề mặt bao gồm lớp phủ ưa nước, thường được áp dụng sau quá trình co ngót để tăng cường độ bôi trơn trong các thiết bị mạch máu và tiết niệu
Cam kết của LINSTANT với các nhà sản xuất thiết bị y tế được xây dựng dựa trên khả năng phát triển quy trình chính xác và sản lượng sản xuất ổn định, lặp lại — hai phẩm chất không thể thay đổi được khi ống co nhiệt hoạt động như một thành phần cấu trúc trong các thiết bị quan trọng đối với sự sống, trong đó sự khác biệt về kích thước dù chỉ vài micron cũng có thể ảnh hưởng đến kết quả lâm sàng.
Thực tiễn tốt nhất để đăng ký Ống co nhiệt trong sản xuất y tế
Để đạt được kết quả nhất quán - đặc biệt là trong sản xuất thiết bị y tế - đòi hỏi phải có biện pháp kiểm soát quy trình có kỷ luật ở mọi giai đoạn của ứng dụng co nhiệt:
- Sử dụng nguồn nhiệt đã được hiệu chuẩn: Súng nhiệt, lò nướng và hệ thống phản xạ dựa trên trục gá phải được hiệu chỉnh ở mức ±5°C hoặc cao hơn để đảm bảo độ co đồng đều mà không xử lý quá mức các vật liệu cơ bản.
- Kiểm soát kích thước trục gá một cách chính xác: OD trục gá xác định ID đã được khôi phục của cụm đã hoàn thiện; sự thay đổi kích thước trong trục gá là nguyên nhân chính gây ra sự không phù hợp trong quá trình cán màng ống thông.
- Vật liệu hút ẩm được làm khô trước: Các vật liệu như Pebax® hấp thụ độ ẩm xung quanh, có thể gây ra các lỗ rỗng hoặc khuyết tật bề mặt trong quá trình xử lý co ngót; sấy khô trước ở 60–80°C trong 4–8 giờ là thông lệ tiêu chuẩn trước khi xử lý.
- Xác thực hồ sơ thu nhỏ bằng kiểm tra bài viết đầu tiên: Đo OD thu hồi, độ dày thành và chất lượng bề mặt trên các đơn vị sản xuất đầu tiên trước khi bắt đầu quá trình sản xuất hoàn chỉnh.
- Lập tài liệu và kiểm soát tốc độ hạ nhiệt: Làm mát nhanh có thể khóa ứng suất dư; làm mát dần dần, có kiểm soát hỗ trợ sự ổn định về kích thước, đặc biệt là trong các ống thông nhiều lớp, nơi các vật liệu khác nhau có hệ số giãn nở nhiệt khác nhau.
Những câu hỏi thường gặp về ống co nhiệt
Tỷ lệ co rút nào là tốt nhất cho việc cán màng ống thông y tế?
Đối với hầu hết các quy trình cán màng ống thông, Ống co PET 2:1 với thành mỏng hồi phục (0,0005”–0,002”) là lựa chọn tiêu chuẩn. Tỷ lệ 4:1 được sử dụng khi đường kính mở rộng cần phù hợp với nhiều kích cỡ bề mặt khác nhau, chẳng hạn như ở các cơ sở sản xuất nhiều kích cỡ ống thông trên một vật cố định dùng chung.
Ống co nhiệt có thể liên kết các lớp liên kết với nhau mà không cần keo không?
Trong nhiều quy trình cán màng ống thông, lực nén của ống co lại - kết hợp với nhiệt làm mềm các lớp polymer bên dưới - đủ để tạo ra một liên kết nhiều lớp mà không cần chất kết dính riêng biệt. Tuy nhiên, đối với các ứng dụng yêu cầu lớp bịt kín hoặc khi vật liệu lớp không tương thích về mặt hóa học, thì sử dụng phương pháp co nhiệt có lớp dính hoặc ép đùn lớp buộc.
Có phải tất cả các ống co nhiệt đều tương thích sinh học để sử dụng trong y tế?
Không. ISO 10993 thử nghiệm - bao gồm độc tính tế bào, độ nhạy cảm và khả năng tương thích huyết học - là bắt buộc đối với bất kỳ vật liệu nào tiếp xúc với bệnh nhân. FEP, PTFE và các loại Pebax® và polyolefin cụ thể đã thiết lập hồ sơ tương thích sinh học, nhưng cần phải có tài liệu cụ thể theo từng lô để nộp theo quy định cho cơ quan đánh dấu FDA hoặc CE.
Thành ống co nhiệt có thể mỏng đến mức nào trong các ứng dụng y tế chính xác?
Ống co nhiệt PET siêu mỏng với độ dày thành thu hồi từ 0,0005” (12,7 µm) có thể đạt được cho hoạt động của ống thông chính xác trong đó việc giảm thiểu OD bổ sung là rất quan trọng - đặc biệt là trong các ống thông mạch thần kinh có đường kính làm việc dưới 3 Pháp, trong đó mỗi micron độ dày thành được thêm vào sẽ ảnh hưởng trực tiếp đến khả năng theo dõi của thiết bị thông qua giải phẫu mạch máu não.
