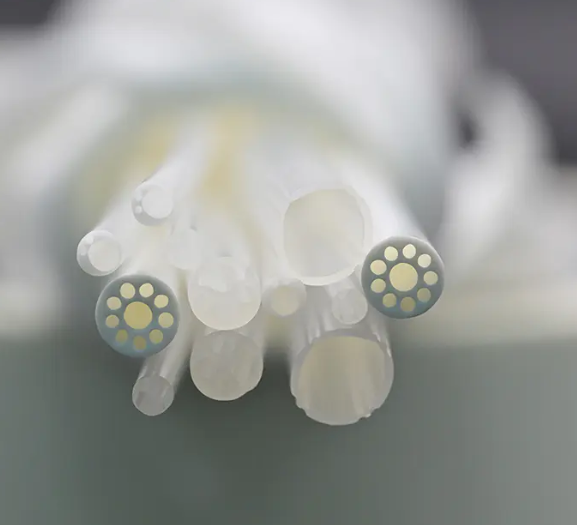

Câu trả lời trực tiếp: Cái gì Ống đa Lumen y tế là Ống nhiều lumen y tế là một ống polymer được ép đùn chính xác có chứa hai hoặc nhiều kênh bên trong riêng biệt - được gọi là lumen - chạy đồng thời qua một thân ống bên ngoài. Mỗi lumen có thể mang một chất, dụng cụ hoặc tín hiệu khác nhau một cách độc lập mà không bị nhiễm chéo hoặc nhiễu cơ học. Kiến trúc này cho phép một ống thông hoặc trục thiết bị thực hiện nhiều chức năng lâm sàng cùng một lúc: một ống thông có thể mang dây dẫn hướng, ống thứ hai cung cấp chất cản quang và ống thứ ba xử lý lạm phát bóng - tất cả đều nằm trong đường kính ngoài được đo bằng phân số milimet. Đối với các kỹ sư thiết bị và chuyên gia mua sắm lâm sàng lần đầu tiên tiếp xúc với công nghệ này, thông tin chi tiết quan trọng là: ống nhiều lumen chuyển đổi một lần lắp thiết bị duy nhất thành một nền tảng đa chức năng , giảm độ phức tạp của thủ tục, giảm thiểu chấn thương khi tiếp cận bệnh nhân và hỗ trợ các khả năng lâm sàng mà các thiết kế lumen đơn giản không thể tái tạo được. Hướng dẫn này bao gồm các nguyên tắc thiết kế, lựa chọn vật liệu, quy trình sản xuất và ứng dụng lâm sàng xác định hiện đại Ống thông nhiều Lumen - từ các khái niệm cơ bản đến các quyết định đặc tả nâng cao. Ống nhiều Lumen hoạt động như thế nào: Nguyên tắc thiết kế cốt lõi Thách thức cơ bản về thiết kế của ống nhiều lumen là phân bổ đủ diện tích mặt cắt ngang cho mỗi lumen trong khi vẫn duy trì hình dáng bên ngoài đủ nhỏ cho lộ trình tiếp cận lâm sàng dự kiến. Mỗi lumen bổ sung cạnh tranh để có cùng một đường kính ngoài cố định, có nghĩa là thiết kế cấu hình lumen là một vấn đề tối ưu hóa cân bằng số lượng lumen, kích thước lumen riêng lẻ, độ dày thành giữa các lumen (độ dày vách ngăn) và tính toàn vẹn của cấu trúc thành ngoài. Tùy chọn cấu hình và hình học Lumen Ống nhiều lumen không bị giới hạn ở các lumen tròn được bố trí đồng tâm. hiện đại Ống đa Lumen ép đùn chính xác hỗ trợ nhiều loại hình học bên trong được chọn dựa trên yêu cầu chức năng của từng kênh. Các cấu hình phổ biến bao gồm: Lumen kép đối xứng (D-profile): Hai lumen bằng nhau được ngăn cách bởi một vách ngăn trung tâm, mang lại sự phân bổ dòng chảy cân bằng và độ cứng cơ học bằng nhau ở cả hai bên. Thường gặp trong ống thông chạy thận nhân tạo. Lumen kép không đối xứng: Một lumen lớn cho dòng chính hoặc đường đi của thiết bị và một lumen nhỏ hơn cho bơm phồng, hút hoặc phân phối thuốc. Được sử dụng rộng rãi trong hệ thống ống thông bóng. Lumen đồng trục (đồng tâm): Một ống bên trong lồng vào một ống bên ngoài, tạo ra một ống bên ngoài hình khuyên và một ống bên trong trung tâm. Được sử dụng trong các hệ thống ống thông qua dây yêu cầu khả năng di chuyển ống bên trong độc lập. Ba và bốn lumen: Ba hoặc bốn lumen hình tròn hoặc hình riêng biệt được bố trí bên trong mặt cắt bên ngoài. Được sử dụng trong các ống thông tĩnh mạch trung tâm đa chức năng và các hệ thống can thiệp phức tạp. Lumen lệch tâm: Một lumen lớn ngoài trung tâm kết hợp với một hoặc nhiều lumen ngoại vi nhỏ hơn. Tối đa hóa dung lượng luồng trong kênh chính trong khi vẫn duy trì quyền truy cập kênh phụ. Hình dạng ống bên ngoài cũng linh hoạt không kém. Trong khi mặt cắt ngang hình tròn là phổ biến nhất, Ống đa Lumen y tế Design Guide thực hành cũng bao gồm các cấu hình bên ngoài hình bầu dục, hình quả thận và hình số tám phù hợp với các đường tiếp cận giải phẫu cụ thể hoặc hình dạng vỏ thiết bị. Tính linh hoạt về kích thước này là một trong những lý do chính khiến ống nhiều lumen mở rộng nhanh chóng trên các danh mục thiết bị y tế có ống thông. Cấu hình mặt cắt nhiều Lumen phổ biến Kép (cấu hình D) Kép bất đối xứng Đồng trục Ba Lumen Hình minh họa mặt cắt của bốn cấu hình ống nhiều lumen phổ biến nhất được sử dụng trong thiết kế ống thông. Các sơ đồ mặt cắt ở trên minh họa kiến ​​trúc bên trong khác nhau đáng kể như thế nào trên các thiết kế nhiều lumen. Mỗi cấu hình không chỉ đơn giản là một lựa chọn mang tính thẩm mỹ — nó trực tiếp xác định tốc độ dòng chảy, sự phân bổ độ cứng cơ học, các yêu cầu lắp ráp và các chức năng lâm sàng mà ống thông có thể thực hiện. Ví dụ, cấu hình đồng trục cho phép ống bên trong xoay hoặc trượt độc lập với ống bên ngoài, một yêu cầu quan trọng trong hệ thống ống thông ổn định. Việc hiểu các cấu hình này ngay từ đầu chương trình phát triển thiết bị sẽ ngăn ngừa việc sửa đổi thiết kế tốn kém trong quá trình tạo mẫu. Lựa chọn vật liệu cho ống nhiều Lumen y tế Ống đa Lumen y tế Material Selection là một trong những quyết định quan trọng nhất trong quá trình phát triển thiết bị. Polyme được chọn không chỉ xác định đặc tính cơ học của ống thông thành phẩm mà còn xác định khả năng phân loại khả năng tương thích sinh học, các lựa chọn khử trùng, khả năng kháng hóa chất và phạm vi các bước xử lý thứ cấp có sẵn. Không giống như ống một lumen có độ dày thành có thể bù đắp cho những hạn chế của vật liệu, thiết kế nhiều lumen ít có sai sót hơn — vách ngăn mỏng giữa các lumen phải duy trì tính toàn vẹn của cấu trúc mà không làm tăng thêm khối lượng lớn. Bảng 1: Các lựa chọn vật liệu cho ống nhiều lumen y tế và các đặc điểm ứng dụng chính của chúng Chất liệu Tính linh hoạt sức mạnh Khử trùng Sử dụng chính PEBA / Khối Polyether Amit Cao Trung bình EO, Gamma Đầu ống thông xa, trục bóng Ni-lông (PA12) Trung bình Tốt EO, Gamma Trục ống thông chung, hệ thống thoát nước PEEK Thấp Rất cao EO, hơi nước, Gamma Trục kết cấu, lumens áp suất cao Polyimide (PI) Thấp-Moderate Rất cao EO, Gamma Thành siêu mỏng, ống thông siêu nhỏ FEP / PTFE Trung bình Thấp EO, Gamma, hơi nước Thấp-friction liners, chemical-resistant lumens Polyurethane (PU) Rất cao Trung bình EO, Gamma Ống thông đầu mềm, dẫn lưu, dẫn lưu tĩnh mạch Bảng vật liệu trên cho thấy rằng không có một loại polyme nào là tối ưu toàn diện cho tất cả các ứng dụng ống thông nhiều lumen. PEBA và polyurethane vượt trội trong các ứng dụng phụ thuộc vào tính linh hoạt như đầu ống thông xa và hệ thống thoát nước mô mềm, trong đó sự phù hợp với giải phẫu quan trọng hơn độ cứng cấu trúc. PEEK và polyimide phục vụ ở đầu đối diện của quang phổ - các ứng dụng trong đó ống phải chịu được lực nén và lực ngang mà không thay đổi kích thước, chẳng hạn như trục ống thông dẫn hướng và đường truyền áp suất cao. Đối với nhiều ống thông, giải pháp tối ưu bao gồm việc kết hợp hai hoặc nhiều vật liệu thông qua các phân đoạn đồng đùn hoặc liên kết tuần tự, mỗi phân đoạn phù hợp với nhu cầu cơ học của vị trí giải phẫu của nó. Radar phù hợp với vật liệu nhiều Lumen: Đặc tính kỹ thuật chính Tính linh hoạt sức mạnh Chem. Kháng chiến Tương thích sinh học Khử trùng PEBA PEEK Polyurethane Thang điểm: 0-100 (chỉ số hiệu suất kỹ thuật chuẩn hóa) Biểu đồ radar so sánh ba loại polyme ống nhiều lumen được sử dụng rộng rãi nhất trên năm khía cạnh hiệu suất kỹ thuật. Biểu đồ radar ở trên ghi lại một cách trực quan lý do tại sao các phương pháp tiếp cận đa vật liệu lại rất phổ biến trong thiết kế ống thông nhiều lumen. PEBA và polyurethane thống trị trục linh hoạt — quan trọng đối với các phần thiết bị ở xa điều hướng giải phẫu quanh co — trong khi PEEK chiếm vị trí hàng đầu về độ bền, khả năng kháng hóa chất và khả năng tương thích khử trùng. Không có đa giác vật liệu nào bao phủ tối ưu cả năm trục, đó chính là lý do tại sao có kinh nghiệm Ống đa Lumen y tế Manufacturer các nhóm đề xuất hỗn hợp vật liệu hoặc chiến lược trục phân đoạn thay vì giải pháp polyme đơn cho các chương trình ống thông phức tạp. Hiểu được ma trận đánh đổi này là nền tảng để đạt được hiệu quả Ống đa Lumen y tế Material Selection trong quá trình phát triển thiết bị. các Sản xuất ống nhiều Lumen Quy trình Hiểu biết về Sản xuất ống nhiều Lumen Process giúp các kỹ sư thiết bị thiết lập các thông số kỹ thuật thiết kế thực tế, dự đoán phạm vi dung sai kích thước và đánh giá năng lực của nhà cung cấp một cách thông minh. Quy trình cốt lõi là ép đùn chính xác, nhưng sự phức tạp của hình học nhiều lumen đòi hỏi độ phức tạp kỹ thuật cao hơn đáng kể so với sản xuất ống lumen đơn. Quy trình ép đùn từng bước cho ống nhiều Lumen Thiết kế và chế tạo khuôn: Khuôn ép đùn tùy chỉnh được gia công chính xác để xác định hình dạng ống bên ngoài và tất cả các hình dạng ống bên trong. Thiết kế khuôn là bước ngược dòng quan trọng nhất - các lỗi về hình học khuôn truyền trực tiếp đến các lỗi kích thước trong ống thành phẩm. Đối với các cấu hình nhiều lumen phức tạp, thiết kế khuôn thường bao gồm mô hình hóa dòng tính toán để dự đoán trạng thái nóng chảy của polyme và hiệu chỉnh các hiệu ứng phồng lên của khuôn. Sấy và trộn polyme: Nhựa polymer cấp y tế được sấy khô đến mức độ ẩm được kiểm soát trước khi ép đùn để ngăn chặn sự phân hủy thủy phân và các khuyết tật bề mặt. Đối với các ống nhiều lumen được ép đùn đồng thời, hai hoặc nhiều máy đùn sẽ cấp các polyme khác nhau đồng thời vào một khuôn kết hợp. Đùn và hiệu chuẩn: các polymer melt is forced through the die under controlled temperature and pressure, forming the continuous tube profile. A calibrator immediately downstream of the die controls the outer diameter and roundness while the tube is still in its semi-molten state. Internal lumen dimensions are maintained by pressurized air or mandrels running through the die pins. Làm mát và tắt máy: các extrudate passes through a water cooling trough at controlled temperature to set the final dimensions. A puller haul-off unit maintains consistent line speed, which directly controls wall thickness — faster haul-off produces thinner walls and smaller outer diameters. Đo kích thước nội tuyến: Hệ thống vi mô laser đo đường kính ngoài liên tục trong quá trình sản xuất, cung cấp dữ liệu thời gian thực cho hệ thống điều khiển quy trình. Độ dày thành và kích thước lumen được đo bằng mặt cắt mẫu định kỳ bằng kính hiển vi quang học. Cắt, cuộn và xử lý sau: Ống thành phẩm được cắt theo chiều dài quy định hoặc cuộn thành cuộn. Các hoạt động xử lý sau - tạo hình đầu, đục lỗ, liên kết, phủ hoặc đánh dấu bằng laser - được thực hiện theo yêu cầu của thiết kế thiết bị. Dịch vụ ép đùn nhiều Lumen tùy chỉnh thường bao gồm tất cả các bước xử lý hậu kỳ trong cùng một quy trình sản xuất. Quy trình sản xuất ống nhiều Lumen chết Thiết kế Polyme chuẩn bị Đùn và định cỡ làm mát và Haul-off Nội tuyến Kiểm tra sau- Quy trìnhing các six-stage production flow for precision multi-lumen medical tubing from die fabrication through post-processing. các production flow diagram illustrates how multi-lumen tubing manufacturing is a tightly coupled, sequential process where quality at each stage determines the feasibility of the next. Die design is the rate-limiting step for new profiles — design cycles for complex multi-lumen dies may take four to eight weeks, after which the extrusion and inline inspection stages can operate at high throughput. For device manufacturers evaluating suppliers for Ống đa Lumen y tế OEM , yêu cầu bằng chứng về khả năng thiết kế khuôn và tài liệu xác nhận quy trình (IQ/OQ/PQ) là điểm khác biệt đáng tin cậy giữa máy đùn thông thường và nhà sản xuất ống y tế chuyên dụng. Ứng dụng lâm sàng: Ống nhiều Lumen mang lại giá trị độc đáo Ống nhiều lumen không phải là bản nâng cấp chung so với thiết kế lumen đơn — nó là kiến trúc được xây dựng có mục đích dành cho các tình huống lâm sàng trong đó khả năng truy cập đa chức năng đồng thời thông qua một điểm lắp duy nhất mang lại lợi ích cho bệnh nhân hoặc thủ tục có thể đo lường được. Các lĩnh vực ứng dụng sau đây đại diện cho việc sử dụng với số lượng lớn nhất và tăng trưởng nhanh nhất Ống thông nhiều Lumen trong thực hành lâm sàng hiện nay. Áp dụng ống nhiều Lumen theo ứng dụng lâm sàng (Chỉ số thể tích tương đối) Ống thông tĩnh mạch trung tâm (CVC) 92 Hệ thống ống thông bóng 84 Hệ thống phân phối và truyền thuốc 76 Ống thông chạy thận nhân tạo 68 Ống thông tiếp cận thần kinh mạch máu 55 Catheter lập bản đồ điện sinh lý 42 Chỉ số khối lượng tương đối (0-100) dựa trên dữ liệu ứng dụng trong ngành; không phải là con số thị phần tuyệt đối. Ống thông tĩnh mạch trung tâm đạt điểm cao nhất về chỉ số áp dụng ở mức 92, phản ánh tiêu chuẩn lâm sàng kéo dài hàng thập kỷ của thiết kế CVC ba lumen cho ICU và chăm sóc chu phẫu trong đó việc truyền dịch đồng thời qua đường tĩnh mạch, lấy mẫu máu và truyền thuốc qua các cổng riêng biệt là yêu cầu công việc hàng ngày. Hệ thống ống thông bóng đứng thứ hai ở vị trí 84 - về cơ bản, mọi ống thông bóng qua dây được sử dụng trong các biện pháp can thiệp vào mạch vành, ngoại vi và cấu trúc tim đều yêu cầu tối thiểu một trục 2 nòng ngăn cách giữa lòng dây dẫn và lòng bóng bơm phồng. các Ống nhiều Lumen cho ống thông bóng phân khúc có yêu cầu đặc biệt cao vì lumen lạm phát phải duy trì tính toàn vẹn dưới áp suất vượt quá 10-20 atm trong các chu kỳ lạm phát lặp đi lặp lại. Ống nhiều Lumen cho hệ thống phân phối thuốc Ống nhiều Lumen cho hệ thống phân phối thuốc đại diện cho một trong những phân khúc ứng dụng phát triển nhanh nhất, được thúc đẩy bởi việc mở rộng phân phối liệu pháp nhắm mục tiêu, phác đồ dùng thuốc kết hợp và hệ thống tiêm truyền khép kín. Trong các cổng truyền dịch ung thư, thiết kế hai lumen cho phép sử dụng đồng thời hai loại thuốc không tương thích thông qua các kênh riêng biệt chỉ hội tụ ở đầu xa - ngăn ngừa tương tác hóa học trong thân ống thông. Trong kiểm soát cơn đau, ống thông ngoài màng cứng nhiều nòng cho phép truyền kết hợp thuốc gây tê cục bộ và opioid thông qua các kênh riêng biệt với khả năng kiểm soát tốc độ độc lập. Mỗi ứng dụng này đều yêu cầu ống có độ toàn vẹn quang thông, tính nhất quán về kích thước và khả năng kháng hóa chất được duy trì trong toàn bộ chu trình sử dụng lâm sàng. Ống nhiều Lumen có thành mỏng và đường kính nhỏ: Kỹ thuật ở giới hạn Ống nhiều Lumen thành mỏng cho ống thông đại diện cho hạng mục đòi hỏi khắt khe nhất trong ép đùn nhiều lumen, trong đó các nhà thiết kế đồng thời giảm thiểu đường kính ngoài, tối đa hóa kích thước lumen riêng lẻ và duy trì tính toàn vẹn cấu trúc trong vách ngăn giữa các lumen. Trong ống lumen kép có đường kính ngoài 1,0mm, vách ngăn ngăn cách hai lumen có thể chỉ dày 80-120 micron - một bức tường mỏng đến mức bất kỳ sự thay đổi nào của quá trình đều khiến nó sụp đổ hoặc trở nên lệch tâm, khiến ống không thể sử dụng được. Ống đa Lumen y tế đường kính nhỏ trong phạm vi OD 0,5-2,0mm được sử dụng trong ống thông can thiệp thần kinh, ứng dụng thiết bị nhi khoa và dụng cụ nhãn khoa trong đó giải phẫu tiếp cận giới hạn thiết bị ở các cấu hình cực nhỏ. Để đạt được hình dạng quang thông nhất quán ở các kích thước này đòi hỏi dung sai chốt khuôn dưới 5 micron, độ đồng đều nhiệt độ nóng chảy trong khoảng cộng hoặc trừ 1 độ C trên mặt khuôn và độ ổn định tốc độ kéo ra dưới mức biến thiên 0,1%. Đây là những yêu cầu kỹ thuật chính xác mà chỉ những máy đùn ống y tế chuyên dụng với thiết bị được thiết kế chuyên dụng mới có thể đáp ứng nhất quán. Độ dày thành vách ngăn tối thiểu theo đường kính ngoài cho ống nhiều Lumen y tế 0 100 200 300 400um 80um, 1.0mm->100um, 1.5mm->120um, 2.0mm->150um, 3.0mm->200um, 5.0mm->300um, 8.0mm->380um --> 155, 100->147.5, 120->140, 150->129, 200->110, 300->72.5, 380->42.5 --> 80um OD 0,5mm 100um OD 1.0mm 120um OD 1,5mm 150um OD 2.0mm 200um OD 3.0mm 300um OD 5.0mm 380um OD 8.0mm Giá trị độ dày thành vách ngăn tối thiểu là biểu thị cho ống PEBA hai nòng; mức tối thiểu thực tế phụ thuộc vào vật liệu và số lượng quang thông. các column chart makes an important engineering relationship visible: as outer diameter decreases, the minimum achievable septum wall thickness also decreases — but the tỷ lệ Độ dày vách ngăn của ống OD thực sự tăng đối với đường kính nhỏ, nghĩa là phần lớn diện tích mặt cắt sẵn có phải được phân bổ cho các bức tường kết cấu thay vì không gian lumen chức năng ở quy mô nhỏ. Ở OD 0,5mm, vách ngăn 80um chiếm khoảng 16% đường kính ống, trong khi ở OD 8 mm, vách ngăn 380um chỉ chiếm 5% đường kính. Đây là hạn chế cơ bản của Ống đa Lumen y tế đường kính nhỏ thiết kế mà các kỹ sư thiết bị phải tính đến khi xác định đường kính quang thông cho các ứng dụng ống thông vi mô. Đùn nhiều Lumen tùy chỉnh: Từ đặc điểm kỹ thuật thiết kế đến sản xuất đủ tiêu chuẩn Dịch vụ ép đùn nhiều Lumen tùy chỉnh bao gồm toàn bộ hành trình từ đặc điểm kỹ thuật thiết kế đến nguồn cung cấp sản xuất đủ tiêu chuẩn và việc hiểu rõ quy trình này sẽ giúp các nhà sản xuất thiết bị đặt ra các mốc thời gian phù hợp cho dự án và kỳ vọng về tài liệu. Không giống như việc mua ống có sẵn, quá trình ép đùn nhiều lumen tùy chỉnh bắt đầu bằng giai đoạn hợp tác thiết kế trong đó nhóm kỹ thuật của nhà sản xuất ống xem xét các yêu cầu của thiết bị và đề xuất thông số kỹ thuật của ống giúp cân bằng hiệu suất lâm sàng với tính khả thi trong sản xuất. Ống đa Lumen y tế Market Demand Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 178, 106->166.2, 113->150.6, 124->128.9, 139->99.2, 161->57.3, 182->15.7 --> 178, 102->174, 106->166, 112->154, 120->138, 133->112, 148->84 --> Dự kiến Ống y tế nhiều Lumen Ống y tế đơn Lumen Chỉ số tăng trưởng 2019=100; giá trị dự kiến dựa trên phân tích CAGR của ngành đến năm 2027. các dual-line growth chart above captures a critical market dynamic: Nhu cầu ống nhiều lumen đang tăng với tốc độ CAGR khoảng 11-14% — gần gấp đôi tỷ lệ 5-7% của ống một nòng — được thúc đẩy bởi độ phức tạp chức năng ngày càng tăng của các thiết bị dựa trên ống thông thế hệ tiếp theo. Mọi hạng mục trị liệu xâm lấn tối thiểu mới được đưa vào thực hành lâm sàng - cắt bỏ qua ống thông bằng robot, sửa chữa van qua ống thông, truyền thuốc qua nội mạch - đều có xu hướng yêu cầu cấu trúc trục nhiều lumen mà thiết kế một lumen không thể hỗ trợ. Sự tăng trưởng nhu cầu cơ cấu này làm cho năng lực và trình độ chuyên môn Ống đa Lumen y tế Manufacturer tạo ra sự khác biệt ngày càng cạnh tranh cho các công ty thiết bị xây dựng chuỗi cung ứng kéo dài nhiều năm. Những gì mong đợi từ dòng thời gian phát triển đùn tùy chỉnh Bảng 2: Dòng thời gian dự án điển hình để phát triển ống nhiều lumen tùy chỉnh từ thông số kỹ thuật đến đưa vào sản xuất Giai đoạn Hoạt động Thời lượng điển hình Thiết kế Review Đánh giá thông số kỹ thuật, khuyến nghị DFM, xác nhận vật liệu 1-2 tuần chết Design and Fabrication chết engineering, machining, initial trial runs 4-8 tuần Đùn nguyên mẫu Sản xuất mẫu, xác định kích thước, lặp lại 2-4 tuần Quy trình Validation (OQ/PQ) Quy trình capability demonstration, SPC establishment 3-6 tuần Phát hành sản xuất Gói tài liệu, lô sản xuất đầu tiên, cung cấp thương mại 2-3 tuần các development timeline above reflects the practical reality that custom multi-lumen extrusion programs require three to five months from specification sign-off to first production lot for most profiles. Die design and fabrication is the longest individual phase and the one with the greatest variability depending on profile complexity. Device manufacturers who initiate tubing development concurrent with early catheter prototyping — rather than waiting for device design freeze — consistently achieve faster overall program timelines and avoid the schedule risk of late-discovered tubing specification changes. Công ty TNHH Vật liệu Polymer Linstant Ninh Ba, được thành lập vào năm 2014 với hơn 400 nhân viên , cung cấp tích hợp Ống nhiều Lumen y tế tùy chỉnh phát triển và sản xuất thông qua nền tảng ống y tế OEM/ODM. Với chuyên môn sâu về ép đùn, phủ và xử lý sau polyme, công ty đưa ra các đề xuất thiết kế mang tính xây dựng dựa trên sự hiểu biết sâu sắc về cả đặc tính vật liệu polyme và yêu cầu ứng dụng ống thông - giúp các nhà sản xuất thiết bị chuyển từ ý tưởng sang nguồn cung cấp đủ tiêu chuẩn với ít lần lặp lại hơn và tài liệu quy trình mạnh mẽ hơn ở mọi giai đoạn. Thông số kỹ thuật thiết kế chính mà kỹ sư phải xác định Trước khi tiếp cận một Ống đa Lumen y tế Manufacturer đối với chương trình ép đùn tùy chỉnh, kỹ sư thiết bị phải có câu trả lời rõ ràng cho các câu hỏi về thông số kỹ thuật sau. Đầu vào không đầy đủ khi bắt đầu dự án là nguyên nhân phổ biến nhất dẫn đến chu kỳ lặp lại nguyên mẫu và sự chậm trễ về mốc thời gian trong quá trình phát triển ống nhiều lumen. Số lượng và chức năng của lumen: Xác định chính xác số lượng lumen được yêu cầu và mỗi lumen mang theo những gì - dây dẫn, chất lỏng bơm hơi, thuốc, hệ thống tưới tiêu, dây dẫn điện, khí đốt hoặc ống hút. Chức năng xác định kích thước lumen tối thiểu và yêu cầu đánh giá áp suất. Đường kính ngoài và tổng cấu hình thiết bị: Chỉ định OD tối đa cho phép tính bằng milimét hoặc kích thước kiểu Pháp, được điều khiển bởi giải phẫu tiếp cận và khả năng tương thích của vỏ bọc thiết bị giới thiệu. ID lumen tối thiểu cho mỗi kênh: Dựa trên vật thể lớn nhất phải đi qua mỗi lumen - OD dẫn hướng, lắp cổng bóng hoặc tính toán tốc độ dòng chảy cần thiết ở mức giảm áp suất nhất định. Yêu cầu về vật chất: Mô đun linh hoạt mong muốn ở từng phần trục, khả năng tương thích hóa học với chất lỏng đi qua từng lumen và phương pháp khử trùng được sử dụng trong quy trình sản xuất thiết bị. Chiều dài và hồ sơ trục: Tổng chiều dài ống thông, cần có độ cứng đồng đều hay thuôn nhọn và liệu có cần các đoạn vật liệu khác nhau dọc theo chiều dài trục hay không. Dung sai kích thước: Dung sai OD, ID và độ dày thành chấp nhận được mà ống phải đáp ứng để lắp ráp thiết bị và chức năng lâm sàng. Có thể đạt được dung sai chặt chẽ hơn nhưng yêu cầu xác nhận quy trình rộng rãi hơn và có thể kéo dài thời gian thực hiện phát triển. Câu hỏi thường gặp Câu hỏi 1: Sự khác biệt giữa ống nhiều lumen và ống một lumen là gì? Ống một lumen có một kênh bên trong, trong khi ống nhiều lumen chứa hai hoặc nhiều kênh bên trong riêng biệt trong một thân ống bên ngoài. Thiết kế nhiều lumen cho phép một ống thông duy nhất đồng thời cung cấp chất lỏng, mang dây dẫn hướng và thực hiện bơm phồng hoặc hút — những chức năng mà nếu không sẽ yêu cầu nhiều thiết bị hoặc bộ phận chèn riêng biệt. Câu 2: Vật liệu nào được sử dụng phổ biến nhất cho ống nhiều lumen y tế? các most commonly used materials include PEBA (polyether block amide), nylon (PA12), polyurethane, PEEK, and polyimide. Material selection depends on the flexibility, strength, chemical resistance, and sterilization requirements of the specific catheter application. Many designs combine two or more materials in segmented shafts or co-extruded layers. Câu 3: Có thể bao gồm bao nhiêu lumen trong một ống? Trong thực tế, hầu hết các trục ống thông y tế nhiều lumen đều chứa từ 2 đến 5 lumen, với thiết kế hai và ba lumen là phổ biến nhất. Số lượng lumen cao hơn là khả thi nhưng đòi hỏi đường kính ngoài ngày càng lớn hơn để duy trì độ dày thành vách ngăn và diện tích dòng chảy lumen thích hợp, điều này hạn chế việc sử dụng chúng trong các ứng dụng truy cập có biên dạng nhỏ. Câu hỏi 4: Ống nhiều lumen có thể được tùy chỉnh cho một thiết kế ống thông cụ thể không? Đúng. Các nhà sản xuất ống y tế OEM có kinh nghiệm cung cấp tùy chỉnh ép đùn các cấu hình nhiều lumen với OD được chỉ định, ID lumen riêng lẻ, hình học lumen, vật liệu và độ dày thành. Các chương trình tùy chỉnh thường mất từ ​​ba đến năm tháng kể từ khi phê duyệt thông số kỹ thuật cho đến khi cung cấp sản phẩm đủ tiêu chuẩn, tùy thuộc vào độ phức tạp của hồ sơ và yêu cầu xác thực. Câu hỏi 5: Có thể đạt được dung sai nào đối với ống nhiều lumen đường kính nhỏ? Để ép đùn nhiều lumen y tế chính xác, có thể đạt được dung sai OD cộng hoặc trừ 0,010mm và độ đồng đều của vách ngăn trong phạm vi cộng hoặc trừ 5-10 micron trong môi trường sản xuất được kiểm soát tốt. Các thông số kỹ thuật này yêu cầu vi đo laze nội tuyến, kiểm soát quy trình SPC và dụng cụ khuôn đủ tiêu chuẩn được duy trì ở dung sai dưới 5 micron. Câu hỏi 6: Ống nhiều lumen có tương thích với tất cả các phương pháp khử trùng tiêu chuẩn không? Khả năng tương thích phụ thuộc vào polymer được chọn. Khí EO và chiếu xạ gamma tương thích với hầu hết các vật liệu ống nhiều lumen y tế bao gồm PEBA, nylon, polyimide và polyurethane. Khử trùng bằng nồi hấp bằng hơi nước được giới hạn ở các vật liệu có độ ổn định nhiệt cao hơn, chủ yếu là PEEK và một số cấu trúc dựa trên PTFE. Phương pháp khử trùng phải được xác nhận trong quá trình lựa chọn nguyên liệu, không phải sau đó.

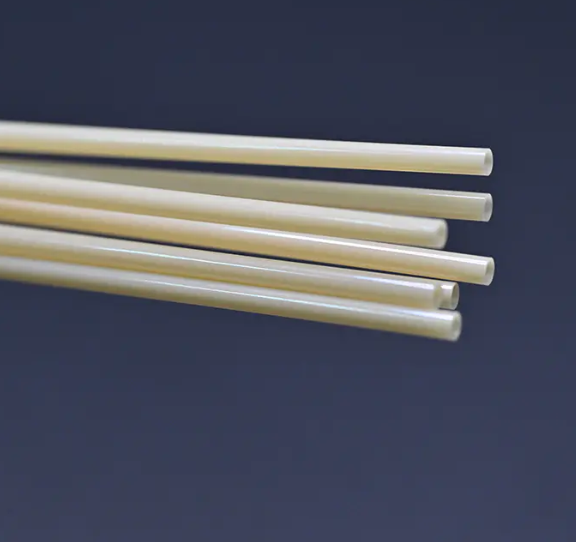

Câu trả lời trực tiếp: Cái gì Ống PEEK y tế Là và Tại sao Nó Quan trọng Ống PEEK y tế là một ống polymer được ép đùn chính xác được làm từ polyether ether ketone (PEEK) - một loại nhựa nhiệt dẻo hiệu suất cao kết hợp độ bền cơ học đặc biệt, độ ổn định nhiệt lên tới 250 độ C và khả năng tương thích sinh học đã được chứng minh trong một nền tảng vật liệu duy nhất. Nó được sử dụng trong nhiều ứng dụng thiết bị y tế bao gồm ống thông, ống nội soi, dụng cụ phẫu thuật và các bộ phận cấy ghép trong đó các polyme thông thường như nylon, PTFE hoặc polyurethane không thể đáp ứng nhu cầu tổng hợp về độ bền, độ chính xác về kích thước và khả năng chống khử trùng. Ống thông PEEK cấp ống thông đã phát triển đáng kể về mặt lâm sàng trong thập kỷ qua khi các thủ thuật xâm lấn tối thiểu đòi hỏi vật liệu trục ống thông mỏng hơn, mạnh hơn và đáng tin cậy hơn. Không giống như kim loại, PEEK có tính thấu xạ - nó không ảnh hưởng đến hình ảnh X-quang hoặc MRI - và không giống như các polyme mềm hơn, nó duy trì dung sai kích thước chính xác dưới áp lực cơ học và nhiệt trong quá trình sản xuất thiết bị y tế và sử dụng lâm sàng. Đối với các kỹ sư thiết bị tìm nguồn cung ứng từ một Ống PEEK y tế Manufacturer , PEEK cung cấp mức độ linh hoạt của quy trình và tính nhất quán về hiệu suất khiến nó trở thành vật liệu nền tảng trong thiết kế thiết bị và ống thông hiện đại. Đặc tính vật liệu cốt lõi của PEEK cấp y tế Lý do PEEK trở thành vật liệu được ưa chuộng cho ống thiết bị y tế nằm ở sự kết hợp các đặc tính thực sự khó tái tạo bằng các polyme thay thế. Cấu trúc bán tinh thể của nó mang lại cho nó độ cứng và độ bền ở nhiệt độ cao, trong khi nền tảng hóa học của nó chống lại quá trình thủy phân, dung môi hữu cơ và các điều kiện khắc nghiệt của chu trình khử trùng lặp đi lặp lại. Ống PEEK tương thích sinh học được sản xuất trong điều kiện cấp y tế đáp ứng các yêu cầu của ISO 10993 và USP Loại VI, thiết lập lộ trình quản lý rõ ràng cho việc gửi thiết bị. PEEK so với Polyme ống y tế thông thường: So sánh đặc tính Bảng 1: So sánh các đặc tính chính của PEEK so với các vật liệu ống y tế thông thường khác Tài sản PEEK Polyimide (PI) PTFE nilon Độ bền kéo (MPa) 100-170 170-230 20-35 50-90 Tối đa. Nhiệt độ dịch vụ (C) Lên tới 250 Lên tới 260 Lên tới 260 Lên đến 100 Tối thiểu. Độ dày của tường (um) ~100 ~12 ~150 ~80 Khả năng tương thích MRI Tuyệt vời Tuyệt vời Tuyệt vời Tốt Kháng khử trùng EO, hơi nước, Gamma, chùm tia điện tử EO, Gamma EO, Gamma EO, Gamma Kháng hóa chất Rất tốt Tuyệt vời Tuyệt vời Trung bình Điều khiến PEEK trở nên khác biệt trong so sánh này không phải là bất kỳ thuộc tính đơn lẻ nào mà là phạm vi hồ sơ khả năng của nó. Đây là loại polymer y tế phổ biến duy nhất kết hợp khả năng chịu hấp khử trùng (khử trùng bằng hơi nước ở 134 độ C), khả năng thấu quang của MRI và độ cứng cấu trúc gần bằng độ cứng của vỏ não - một đặc tính quan trọng đối với các thành phần thiết bị liền kề với bộ cấy ghép. Đối với các kỹ sư chỉ định Ống PEEK y tế có thể khử trùng , khả năng sử dụng nồi hấp bằng hơi nước thay vì chỉ khí EO giúp đơn giản hóa đáng kể việc xác nhận độ vô trùng và giảm chi phí xử lý trên mỗi đơn vị trong các ứng dụng thiết bị có thể tái sử dụng. Tại sao PEEK được chọn cho các ứng dụng ống thông và nội soi Quyết định sử dụng Ống PEEK y tế For Catheters hiếm khi được điều khiển bởi một tài sản duy nhất. Thay vào đó, nó phản ánh đánh giá kỹ thuật ở cấp hệ thống rằng cấu hình kết hợp của PEEK giải quyết đồng thời nhiều ràng buộc thiết kế. Trục ống thông phải đẩy mà không bị vênh (độ bền của cột), uốn cong mà không bị xoắn (chống mỏi do uốn), truyền chuyển động quay chính xác từ tay cầm đến đầu (truyền mô-men xoắn), chịu được chất cản quang và nước muối ở áp suất cao ( Ống PEEK y tế áp suất cao ứng dụng) và không làm biến dạng hình ảnh MRI hoặc huỳnh quang. Không có bất động sản nào giành được sự lựa chọn - đó là khả năng của PEEK có thể đáp ứng tất cả các yêu cầu này cùng một lúc. Điểm yêu cầu thiết kế ống thông theo vật liệu (0-100) Sức mạnh cột Khả năng chống xoắn Truyền mô-men xoắn Khả năng chịu áp lực Khả năng tương thích MRI 0 20 40 60 80 100 88 80 85 90 95 Điểm hiệu suất PEEK (chỉ số kỹ thuật ống thông) Điểm số thể hiện mức độ phù hợp về mặt kỹ thuật được chuẩn hóa đối với các yêu cầu thiết kế trục ống thông. Biểu đồ thanh ngang ở trên cho thấy rằng điểm số cao nhất của PEEK là khả năng tương thích với MRI ở mức 95 trên 100 - phản ánh tính chất thấu xạ hoàn toàn, không từ tính của nó, không tạo ra hiện tượng giả hình ảnh nào trong các quy trình được hướng dẫn bằng MRI. Điểm kháng áp suất là 90, phù hợp với mô đun kéo cao của vật liệu (~3,6 GPa) cho phép Ống PEEK y tế áp suất cao để duy trì chu kỳ lạm phát lặp đi lặp lại trong hệ thống ống thông bóng và các ứng dụng tiêm thuốc cản quang. Độ bền cột ở mức 88 phản ánh lợi thế của PEEK so với các polyme mềm hơn trong việc duy trì khả năng đẩy qua các đường phân phối dài, quanh co mà không bị nén trục. Những điểm số này giải thích chung tại sao PEEK đã trở thành vật liệu cấu trúc hàng đầu cho thiết kế trục ống thông trên toàn cầu. Các ứng dụng y tế chính của ống PEEK Catheter tim mạch can thiệp: Trục ống thông dẫn hướng và ống thông chẩn đoán cho các thủ thuật mạch vành đòi hỏi độ bền của cột và khả năng chống xoắn trên chiều dài vượt quá 100 cm. PEEK đáp ứng những nhu cầu này mà không cần gia cố bằng kim loại trong nhiều thiết kế. Hệ thống tiếp cận thần kinh mạch máu: Vỏ bọc tiếp cận và ống thông hỗ trợ trong các thủ tục can thiệp thần kinh được hưởng lợi từ khả năng thấu quang của PEEK và khả năng ghi lại hình ảnh giải phẫu và thiết bị đồng thời mà không cần tạo tác. Dụng cụ nội soi: Các ống kênh làm việc và các ống lót kênh sinh thiết trong máy nội soi đường tiêu hóa và phổi tận dụng khả năng kháng hóa chất của PEEK đối với các quy trình làm sạch và khử trùng bằng enzyme lặp đi lặp lại. Hệ thống quản lý và truyền chất lỏng: Dây chuyền truyền áp suất cao để tiêm thuốc cản quang và phân phối thuốc sử dụng độ bền bùng nổ và độ ổn định kích thước của PEEK để duy trì áp suất vận hành an toàn trong thời gian thực hiện kéo dài. Các thành phần của thiết bị cấy ghép: Các nhà sản xuất thiết bị cột sống và chỉnh hình sử dụng ống PEEK trong các bộ phận rửa thuốc và các bộ phận dẫn hướng cấu trúc nơi cần có mô đun giống xương và khả năng tương thích sinh học lâu dài. Kênh dụng cụ phẫu thuật robot: Các kênh phân phối dụng cụ trong hệ thống nội soi robot sử dụng Ống PEEK y tế chính xác cho sự ổn định kích thước của nó trong các chu kỳ khớp nối lặp đi lặp lại. Ống PEEK có thành mỏng và lỗ khoan siêu nhỏ: Khả năng về kích thước Một trong những khía cạnh thực tế quan trọng nhất của Ống PEEK y tế tường mỏng là hiểu những thông số kỹ thuật về kích thước nào có thể đạt được trong quá trình sản xuất — và cách các thông số kỹ thuật đó chuyển thành hiệu suất của thiết bị. Cấu trúc bán tinh thể của PEEK làm cho nó cứng hơn và ít biến dạng hơn so với các polyme vô định hình, đòi hỏi phải kiểm soát quá trình chặt chẽ hơn trong quá trình ép đùn nhưng mang lại lợi thế về độ ổn định kích thước trong thành phần hoàn thiện. Ống PEEK y tế lỗ khoan siêu nhỏ được sản xuất thường xuyên với đường kính ngoài bắt đầu dưới 0,5mm và độ dày thành trong khoảng 100-200 um. Không giống như polyimide có thể đạt tới độ dày thành thấp tới 12 um, đặc tính xử lý của PEEK khiến khoảng 100 um trở thành ranh giới thấp hơn thực tế để sản xuất ổn định. Trong giới hạn đó, PEEK vẫn có thể cung cấp tỷ lệ lumen-to-OD tuyệt vời cho phạm vi đường kính của nó, khiến nó có tính cạnh tranh cao đối với các ống thông trong phạm vi kích thước 1,5 đến 8 French, đại diện cho phần lớn thể tích ống thông can thiệp. Phạm vi OD có thể đạt được để sản xuất ống PEEK y tế (mm) Micro Bore Đường kính nhỏ Tiêu chuẩn lỗ khoan lớn 0 2 4 6 8 10mm 13.5 60=73.5; 1.2->54 60=114; 1.5->67.5 60=127.5; 3.5->157.5 60=217.5; etc --> 0,3 - 1,2 mm 1,0 - 3,0 mm 2,5 - 6,0 mm 5-10mm Phạm vi OD phản ánh khả năng sản xuất điển hình; các kích thước tùy chỉnh bên ngoài các phạm vi này có thể đạt được bởi các nhà sản xuất chuyên nghiệp. Biểu đồ trên thể hiện phạm vi đường kính ngoài có thể đạt được của bốn loại ống PEEK y tế được sản xuất. Phạm vi lỗ khoan siêu nhỏ 0,3-1,2mm đặc biệt phù hợp với Ống PEEK y tế đường kính nhỏ các ứng dụng trong hệ thống tiếp cận can thiệp thần kinh và phân phối thuốc chính xác, trong đó mỗi phần mười milimet giảm OD tương ứng với mức giảm có thể đo lường được trong chấn thương mạch máu. Phạm vi đường kính tiêu chuẩn 2,5-6,0mm đáp ứng phần lớn các yêu cầu về trục ống thông tim mạch chẩn đoán và can thiệp. Việc hiểu rõ các phạm vi này ngay từ đầu trong quá trình phát triển thiết bị sẽ ngăn cản việc sửa đổi thiết kế ở giai đoạn cuối do các hạn chế về khả năng sản xuất được phát hiện trong quá trình đánh giá nhà cung cấp. Bảng 2: Dung sai kích thước điển hình cho ống PEEK y tế chính xác Kích thước Phạm vi danh nghĩa Dung sai có thể đạt được Phương pháp đo Đường kính ngoài 0,3 - 10,0 mm /- 0,010 mm Laser micromet nội tuyến Đường kính trong 0,1 - 9,0 mm /- 0,010 mm CMM quang, máy đo pin Độ dày của tường 100 - 1000 ừm /- 5-10 ừm Mặt cắt quang học Độ đồng tâm (độ lệch tâm) Tất cả các đường kính ít hơn 5% Mặt cắt quang học Dữ liệu dung sai kích thước trong Bảng 2 phản ánh tiêu chuẩn chính xác có thể đạt được trong hoạt động ép đùn PEEK được kiểm soát tốt. Ống PEEK y tế chính xác với dung sai OD cộng hoặc trừ 0,010mm và độ đồng tâm thành dưới 5% cung cấp cho người lắp ráp ống thông nền tảng thành phần đáng tin cậy, giảm tỷ lệ loại bỏ ở giai đoạn lắp ráp phụ và đảm bảo hiệu suất cơ học ổn định trong thiết bị hoàn thiện. Những dung sai này được duy trì thông qua phép đo vi mô laser nội tuyến và kiểm soát quy trình thống kê, với khả năng truy xuất nguồn gốc đầy đủ được yêu cầu theo yêu cầu quản lý chất lượng ISO 13485. Khả năng tương thích khử trùng: Lợi thế PEEK quyết định Ống PEEK y tế có thể khử trùng khác biệt so với hầu hết các ống polyme cạnh tranh ở một khía cạnh quan trọng: nó có thể chịu được quá trình hấp khử trùng bằng hơi nước ở nhiệt độ 134 độ C mà không bị thay đổi kích thước hoặc suy giảm đặc tính. Đây là hậu quả trực tiếp của nhiệt độ chuyển hóa thủy tinh cao của PEEK (khoảng 143 độ C) và điểm nóng chảy bán tinh thể của nó ở khoảng 343 độ C, có nghĩa là vật liệu vẫn hoàn toàn rắn chắc và ổn định về kích thước trong điều kiện khử trùng bằng hơi nước tiêu chuẩn. Đối với các thiết bị y tế có thể tái sử dụng — bao gồm một số dụng cụ nội soi, hướng dẫn phẫu thuật và các bộ phận quản lý chất lỏng — khả năng tương thích khử trùng bằng hơi nước giúp loại bỏ yêu cầu xử lý khí EO, giảm chi phí khử trùng trên mỗi chu kỳ và cho phép quay vòng nhanh hơn giữa các lần sử dụng quy trình. Ngoài ra, PEEK vẫn duy trì các đặc tính cơ học của mình thông qua các chu trình khử trùng lặp đi lặp lại, một yêu cầu về tiêu chuẩn quan trọng đối với các bộ phận thiết bị có thể tái sử dụng có thể trải qua hàng trăm chu trình khử trùng trong suốt thời gian hoạt động của chúng. Khả năng tương thích của phương pháp khử trùng bằng polymer (Điểm phù hợp) Khí EO Hơi nước 134C Gamma Tia điện tử 0 25 50 75 100 PEEK Polyimide PTFE nilon Điểm phù hợp 0-100; cao hơn cho thấy khả năng tương thích tốt hơn với phương thức khử trùng đó. Biểu đồ cột được nhóm ở trên giúp có thể thấy ngay tính linh hoạt khử trùng của PEEK. Trong khi hầu hết các polyme đều đạt điểm cạnh tranh về khí EO và chiếu xạ gamma, PEEK đứng độc lập về khả năng tương thích nồi hấp hơi nước với số điểm 95 - một hạng mục trong đó nylon chỉ đạt 20 và polyimide đạt 30, cả hai đều bị biến dạng kích thước hoặc suy giảm đặc tính ở 134 độ C. Điểm khác biệt duy nhất này làm cho PEEK trở thành lựa chọn mặc định cho mọi thành phần thiết bị có thể tái sử dụng hoặc bất kỳ ứng dụng nào mà chiến lược vô trùng của nhà sản xuất thiết bị dựa vào xử lý bằng hơi nước. Đối với các nhóm mua sắm đánh giá các nguồn cung cấp Ống PEEK y tế có thể khử trùng , khả năng này thu hẹp trường vật liệu thành PEEK một cách hiệu quả cho các chương trình thiết bị có thể tái sử dụng. Hồ sơ tương thích sinh học và lộ trình điều chỉnh Ống PEEK tương thích sinh học được hỗ trợ bởi rất nhiều bằng chứng lâm sàng và tiền lâm sàng được tích lũy qua hơn ba thập kỷ sử dụng trong các thiết bị chỉnh hình và cột sống cấy ghép. Khả năng tương thích sinh học của vật liệu theo ISO 10993 đã được chứng minh qua độc tính tế bào, độ nhạy cảm, độc tính toàn thân, độc tính gen và thử nghiệm cấy ghép, thiết lập cơ sở bằng chứng pháp lý giúp giảm đáng kể rủi ro khi gửi đánh giá sinh học cho các ứng dụng ống thông và thiết bị mới. Không giống như một số hệ thống polymer có chứa chất làm dẻo, chất ổn định hoặc chất phụ gia xử lý có khả năng bị rò rỉ, PEEK cấp y tế được sử dụng trong ép đùn ống thường được xử lý mà không có chất phụ gia thứ cấp. Bản thân polyme cơ bản - một loại nhựa nhiệt dẻo thơm tuyến tính - trơ về mặt hóa học trong cả môi trường nước và môi trường sinh lý, không có con đường phân hủy thủy phân nào được biết đến trong điều kiện sử dụng bình thường. Điều này giúp đơn giản hóa quy trình mô tả đặc tính các chất có thể chiết xuất và lọc (E&L) mà các cơ quan quản lý ngày càng yêu cầu đối với việc gửi thiết bị loại II và III theo FDA 21 CFR và EU MDR 2017/745. Tài liệu quy định mà nhà cung cấp ống PEEK y tế chất lượng nên cung cấp Báo cáo thử nghiệm tương thích sinh học ISO 10993 - bao gồm độc tính tế bào, độ nhạy cảm và độc tính toàn thân ở mức tối thiểu phù hợp với phân loại tiếp xúc dự định Kết quả kiểm tra nhựa USP loại VI - dữ liệu cấy ghép và tiêm vào hệ thống xác nhận tính trơ sinh học của loại vật liệu cụ thể được sử dụng Chứng chỉ quản lý chất lượng ISO 13485 - xác nhận nhà sản xuất vận hành hệ thống chất lượng thiết bị y tế đã được ghi chép Giấy chứng nhận hợp chuẩn nguyên liệu thô - tài liệu dành riêng cho từng lô theo dõi loại nhựa PEEK theo thông số kỹ thuật của nó Báo cáo thử nghiệm kích thước và cơ học - xác nhận ống được sản xuất đáp ứng các yêu cầu về OD, ID, độ dày thành và đặc tính chịu kéo được chỉ định Dữ liệu đặc tính có thể trích xuất - ngày càng được các cơ quan quản lý yêu cầu đối với các thiết bị có thời gian tiếp xúc với bệnh nhân kéo dài Ống PEEK y tế tùy chỉnh: Khả năng OEM và ODM Ống PEEK y tế tùy chỉnh cho phép các OEM ống thông và thiết bị chỉ định cấu hình ống khớp chính xác với kiến trúc thiết bị của họ thay vì điều chỉnh các thiết kế xung quanh các giới hạn của thành phần có sẵn. Khả năng ép đùn tùy chỉnh từ một người có kinh nghiệm Ống PEEK y tế Manufacturer bao gồm một loạt các tham số thiết kế có thể được xác định độc lập hoặc chung. Tần suất đặt hàng ống PEEK tùy chỉnh theo loại thông số kỹ thuật (%) tùy chỉnh PEEK tùy chỉnh OD/ID (35%) Độ dày tường đặc biệt (22%) Cấu hình nhiều lumen. (18%) Đánh dấu bằng màu/Laser (12%) Lớp phủ bề mặt (8%) Thông số tùy chỉnh khác (5%) Phân phối chỉ định dựa trên hồ sơ đặt hàng ống PEEK tùy chỉnh từ các nhà sản xuất thiết bị y tế OEM. Biểu đồ bánh rán ở trên cho thấy phần lớn các đơn đặt hàng ống PEEK tùy chỉnh — 35% - tập trung vào các kết hợp OD/ID không chuẩn nằm ngoài phạm vi kích thước danh mục. Đây là nhu cầu tùy chỉnh phổ biến nhất, phản ánh sự đa dạng của cấu trúc ống thông trên các chuyên khoa lâm sàng và thế hệ thiết bị khác nhau. Thông số kỹ thuật độ dày tường đặc biệt tại 22% là loại phổ biến thứ hai, do yêu cầu về áp suất nổ và độ cứng mong muốn. Cấu hình nhiều lumen ở mức 18% đại diện cho danh mục chính thứ ba, bao gồm các thiết kế trục bi-lumen và tri-lumen được sử dụng trong hệ thống ống thông qua dây, lạm phát bóng kết hợp với dây dẫn hoặc các ứng dụng hút và phân phối chất lỏng đồng thời. Công ty TNHH Vật liệu Polymer Linstant Ninh Ba, được thành lập vào năm 2014 với lực lượng lao động trên 400 nhân viên , hoạt động như một nhà cung cấp ống y tế OEM/ODM chuyên biệt với các khả năng tích hợp từ ép đùn, phủ và xử lý sau. Nền tảng của họ hỗ trợ Ống PEEK y tế tùy chỉnh từ đặc điểm kỹ thuật thiết kế ban đầu đến đánh giá nguyên mẫu và sản xuất thương mại, với quản lý chất lượng tuân thủ ISO 13485 đảm bảo chất lượng sản phẩm nhất quán trên mọi lô sản xuất. Các nhà sản xuất thiết bị y tế được hưởng lợi từ mối quan hệ nhà cung cấp một nguồn giúp đơn giản hóa việc quản lý chuỗi cung ứng đồng thời cung cấp quyền truy cập vào đầy đủ các công nghệ xử lý polymer cần thiết cho các thiết kế ống thông phức tạp. Xu hướng ngành và tăng trưởng thị trường ống PEEK y tế Nhu cầu về Ống PEEK thiết bị y tế đã theo đuổi sự mở rộng rộng rãi hơn của phẫu thuật xâm lấn tối thiểu, tim mạch can thiệp và các thủ thuật can thiệp thần kinh trên toàn cầu. Khi khối lượng quy trình tăng lên và thiết kế thiết bị trở nên phức tạp hơn, nhu cầu về vật liệu ống kết cấu hiệu suất cao hơn đã đẩy nhanh quá trình chuyển đổi từ ống polymer thông thường sang các thành phần dựa trên PEEK. Ống PEEK y tế Market Growth Index (2019 = 100) 100 120 140 160 180 2019 2020 2021 2022 2023 2025 2027E 180, 104->172, 109->162, 118->144, 132->120, 155->82, 185->30 --> Dự kiến Ống PEEK y tế Ống polymer y tế tổng hợp Cơ sở chỉ số 2019=100; giá trị dự kiến dựa trên xu hướng CAGR của ngành đến năm 2027. Biểu đồ đường đối chiếu quỹ đạo tăng trưởng của ống PEEK y tế với thị trường ống polymer y tế nói chung rộng hơn. Độ dốc lớn hơn của đường PEEK phản ánh ước tính CAGR 10-13% đối với nhu cầu ống dành riêng cho PEEK, so với khoảng 6-8% đối với phân khúc ống polymer y tế nói chung. Hiệu suất vượt trội này phản ánh khả năng thâm nhập của vật liệu vào các danh mục thiết bị có giá trị cao hơn, thông số kỹ thuật cao hơn - dụng cụ phẫu thuật robot, ống thông cắt bỏ tim thế hệ tiếp theo và hệ thống phân phối thuốc chính xác - trong đó hồ sơ đặc tính của PEEK yêu cầu thông số kỹ thuật khác biệt. Các kỹ sư thiết bị và người quản lý mua sắm tìm nguồn cung ứng từ một Ống PEEK y tế Supplier do đó đang hoạt động trong một môi trường cung cấp nơi năng lực và năng lực ngày càng tăng nhưng việc lựa chọn nhà cung cấp đủ tiêu chuẩn vẫn là một quyết định quản lý rủi ro quan trọng. Chọn nhà cung cấp ống PEEK y tế: Tiêu chí đánh giá chính tìm nguồn cung ứng Ống PEEK thiết bị y tế từ đối tác sản xuất phù hợp có ý nghĩa lâu dài đối với chất lượng thiết bị, sự tuân thủ quy định và khả năng phục hồi của chuỗi cung ứng. Khung đánh giá dưới đây phác thảo các tiêu chí mà các nhà sản xuất thiết bị y tế nên áp dụng khi đánh giá một Ống PEEK y tế Manufacturer cho một chương trình phát triển hoặc thương mại. Hệ thống quản lý chất lượng: Chứng nhận ISO 13485 là yêu cầu cơ bản. Sự sẵn sàng đánh giá và kiểm soát thiết kế được ghi lại, xác nhận quy trình (IQ/OQ/PQ) và quản lý sự không phù hợp là các chỉ số hoạt động quan trọng ngoài bản thân chứng chỉ. Truy xuất nguồn gốc vật liệu: Khả năng truy xuất nguồn gốc nhựa PEEK theo từng lô từ các nhà cung cấp được chứng nhận, được duy trì thông qua hồ sơ sản xuất và được đưa vào chứng nhận tuân thủ, là không thể thương lượng để nộp lên cơ quan quản lý thiết bị. Khả năng kích thước: Yêu cầu dữ liệu SPC và chỉ số khả năng xử lý (Cpk) để biết dung sai cụ thể liên quan đến thiết kế của bạn. Nhà cung cấp có năng lực sẽ có sẵn dữ liệu này cho các kích thước tiêu chuẩn và có thể tạo dữ liệu đó cho các thông số kỹ thuật tùy chỉnh trong quá trình xác thực quy trình. tùy chỉnh Development Experience: Đánh giá hồ sơ theo dõi của nhà cung cấp với Ống PEEK y tế tùy chỉnh các dự án có độ phức tạp và khối lượng tương tự. Yêu cầu các ví dụ nghiên cứu điển hình và tham khảo thông tin liên hệ của khách hàng nếu có thể. Khả năng xử lý sau: Xem xét liệu nhà cung cấp có thể cung cấp các hoạt động phụ — cắt, tạo hình đầu, phủ, liên kết hoặc đánh dấu bằng laze — giúp giảm bớt các bước lắp ráp và các điểm tiếp xúc trong chuỗi cung ứng của bạn hay không. Gói tài liệu quy định: Một người chuyên nghiệp Ống PEEK y tế OEM nhà cung cấp sẽ cung cấp gói tài liệu tiêu chuẩn phù hợp với yêu cầu nộp MDR của FDA và EU mà không yêu cầu các yêu cầu tùy chỉnh cho từng loại tài liệu. Câu hỏi thường gặp Câu hỏi 1: PEEK là viết tắt của từ gì và tại sao nó được sử dụng trong ống y tế? PEEK là viết tắt của polyether ether ketone. Nó được sử dụng trong ống y tế vì nó kết hợp độc đáo độ bền kéo cao, độ ổn định nhiệt lên tới 250 độ C, khả năng tương thích khử trùng bằng hơi nước, độ thấu quang MRI và khả năng tương thích sinh học đã được chứng minh - những đặc tính mà không một loại polymer cạnh tranh nào có thể sao chép hoàn toàn. Câu hỏi 2: Ống PEEK y tế có tương thích sinh học và an toàn khi tiếp xúc với bệnh nhân không? Đúng. Ống PEEK cấp y tế được sản xuất theo điều kiện ISO 13485 được đánh giá theo tiêu chuẩn ISO 10993 và USP Loại VI. Cấu trúc thơm trơ về mặt hóa học của nó không lọc các chất hóa dẻo hoặc các sản phẩm phân hủy trong điều kiện sinh lý, hỗ trợ việc sử dụng nó trong các ứng dụng thiết bị tiếp xúc với máu và mô. Câu 3: Ống PEEK y tế có thể tiệt trùng bằng hơi nước được không? Có, và đây là một trong những ưu điểm quan trọng nhất về mặt lâm sàng của PEEK. PEEK vẫn ổn định về kích thước và duy trì các đặc tính cơ học của nó thông qua các chu trình hấp khử trùng lặp đi lặp lại ở 134 độ C - khiến nó phù hợp với các thiết bị y tế có thể tái sử dụng trong đó khử trùng bằng hơi nước là phương pháp khử trùng được ưu tiên hoặc bắt buộc. Câu hỏi 4: Độ dày thành tối thiểu có thể đạt được đối với ống PEEK y tế là bao nhiêu? Ống PEEK y tế chính xác được sản xuất thường xuyên với độ dày thành bắt đầu từ khoảng 100 micron. Loại này dày hơn polyimide (có thể đạt ~12 um) nhưng mỏng hơn nhiều loại polyme cấu trúc khác, cho phép PEEK mang lại hiệu suất quang thông mạnh cho các kích thước ống thông từ khoảng 1,5 French trở lên. Câu hỏi 5: Ống PEEK có thể được tùy chỉnh cho các thiết kế ống thông OEM không? Đúng. Các nhà sản xuất ống PEEK y tế OEM/ODM có kinh nghiệm hỗ trợ các kết hợp OD/ID tùy chỉnh, cấu hình nhiều lumen, cấu hình độ cứng côn, lớp phủ bề mặt và đánh dấu bằng laser. Các chương trình tùy chỉnh được hỗ trợ từ nguyên mẫu cho đến sản xuất thương mại với tài liệu đầy đủ về kích thước và chất lượng. Câu hỏi 6: Ống PEEK y tế có tương thích với môi trường chụp ảnh MRI không? Đúng. PEEK hoàn toàn thấu quang và không có từ tính, không tạo ra ảnh giả trong chụp MRI hoặc chụp ảnh huỳnh quang. Điều này làm cho nó trở thành vật liệu cấu trúc ưa thích cho các hệ thống ống thông được sử dụng trong các biện pháp can thiệp được hướng dẫn bằng MRI, trong đó các giải pháp thay thế được gia cố bằng kim loại sẽ tạo ra nhiễu hình ảnh làm giảm độ chính xác của quy trình.

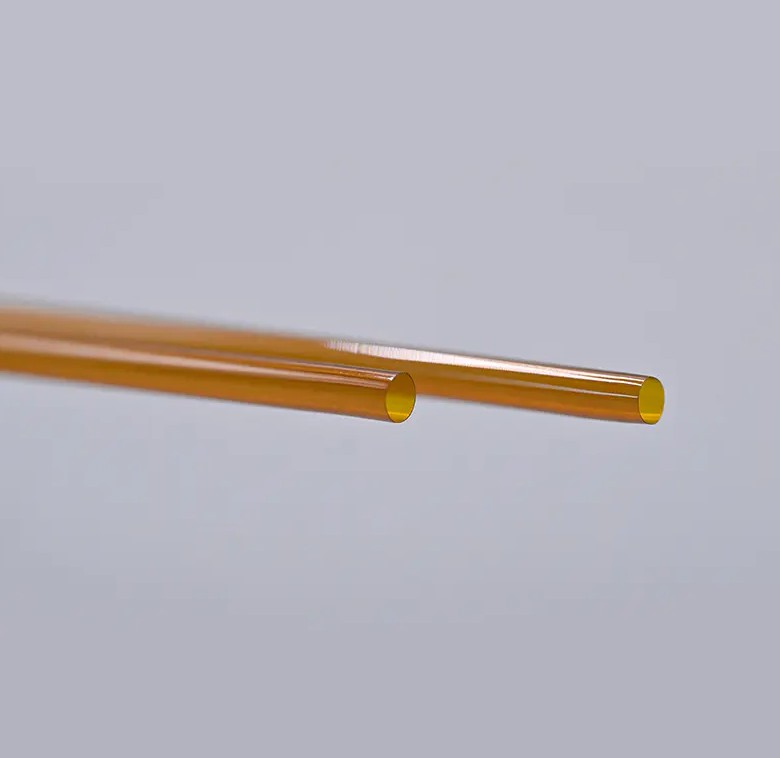

Câu trả lời ngắn gọn: Tại sao Ống polyimide Thống trị thiết kế ống thông Ống polyimide được sử dụng trong ống thông chủ yếu vì sự kết hợp đặc biệt giữa cấu trúc thành siêu mỏng, độ bền kéo cao và độ ổn định nhiệt và hóa học đặc biệt - những đặc tính mà không loại ống polyme nào khác có thể sánh được ở cùng một quy mô kích thước. Khi các nhà thiết kế ống thông cần điều hướng giải phẫu mạch máu quanh co, cung cấp mô-men xoắn chính xác hoặc tích hợp nhiều lumen trong một thiết bị có đường kính ngoài dưới 1 mm, Ống Polyimide cấp y tế trở thành vật liệu kỹ thuật được lựa chọn. Không giống như ống polymer thông thường, Ống polyimide For Catheters duy trì tính toàn vẹn về cấu trúc ngay cả ở độ dày thành dưới 12 micron, cho phép nhà sản xuất tối đa hóa đường kính lumen bên trong so với biên dạng bên ngoài. Điều này trực tiếp chuyển thành dòng chất lỏng tốt hơn, khả năng theo dõi thiết bị được cải thiện và trải nghiệm bệnh nhân ít xâm lấn. Các phần sau đây khám phá khoa học vật liệu, tiêu chuẩn hiệu suất và ứng dụng lâm sàng khiến polyimide trở thành lựa chọn ưu tiên trong tim mạch can thiệp, thủ thuật mạch máu thần kinh và phẫu thuật xâm lấn tối thiểu. Tính chất vật liệu tạo nên sự khác biệt của Polyimide Chuỗi polyme polyimide được xây dựng trên các liên kết imide tạo ra khung thơm cứng. Cấu trúc phân tử này chịu trách nhiệm tạo ra một đặc tính mà hầu như không thể so sánh được với các polyme cấp y tế cạnh tranh. Ống Polyimide tường mỏng vẫn giữ được độ cứng cơ học ngay cả khi độ dày thành giảm xuống mức dưới 25 micron – một yêu cầu quan trọng đối với hệ thống ống thông vi mô. Các tính chất vật lý và hóa học chính Bảng 1: Đặc tính so sánh của polyimide và polyme ống y tế thông thường Tài sản Polyimide (PI) PEEK PTFE nilon Độ bền kéo (MPa) 170-230 100-170 20-35 50-90 Tối thiểu. Độ dày của tường (um) ~12 ~100 ~150 ~80 Nhiệt độ liên tục (C) Lên tới 260 Lên tới 250 Lên tới 260 Lên tới 100 Kháng hóa chất Tuyệt vời Rất tốt Tuyệt vời Trung bình Dữ liệu trên nêu bật ưu điểm chính của polyimide: khả năng đạt được độ dày thành tối thiểu xung quanh 12 micron trong khi vẫn cung cấp độ bền kéo của 170-230 MPa . Sự kết hợp này đơn giản là không thể đạt được với PEEK, PTFE hoặc nylon ở các kích thước tương đương, khiến Ống Polyimide siêu mỏng một hạng mục riêng trong lĩnh vực sản xuất thiết bị y tế chính xác. Điểm chuẩn hiệu suất: Polyimide so với các lựa chọn thay thế Hiểu lý do tại sao Ống polyimide Medical Applications đã phát triển đáng kể đòi hỏi phải so sánh hiệu suất trên các số liệu mà các kỹ sư ống thông quan tâm nhất: tỷ lệ giữa thành và lumen, khả năng chống xoắn, truyền mô-men xoắn và khả năng tương thích sinh học. Biểu đồ radar bên dưới hiển thị điểm hiệu suất được chuẩn hóa trên năm hạng mục quan trọng đối với ba loại vật liệu được xem xét phổ biến nhất. Radar hiệu suất vật liệu: So sánh ống thông Độ mỏng của tường Độ bền kéo Khả năng chống xoắn Truyền mô-men xoắn Tương thích sinh học Polyimide (PI) PEEK PTFE Thang điểm: 0-100 (chỉ số hiệu suất kỹ thuật chuẩn hóa) Biểu đồ radar so sánh polyimide, PEEK và PTFE qua năm chỉ số hiệu suất quan trọng của ống thông. Việc so sánh radar tạo nên một trường hợp thuyết phục về sự xuất sắc cân bằng của polyimide. Mặc dù PTFE đạt điểm cao về khả năng tương thích sinh học nhờ lịch sử lâm sàng lâu dài, nhưng độ bền kéo tương đối thấp và khả năng chống xoắn kém đã hạn chế ứng dụng của nó trong thân ống thông có lỗ khoan siêu nhỏ. PEEK cung cấp độ bền kéo chắc chắn nhưng không thể gia công thành các bức tường siêu mỏng Ống Polyimide đường kính nhỏ thường xuyên đạt được. Ưu thế góc cạnh của Polyimide trên cả năm trục phản ánh lý do tại sao nó trở thành xương sống cấu trúc của thiết kế ống thông vi mô hiện đại. Hình ảnh này cho thấy rõ rằng không có vật liệu cạnh tranh đơn lẻ nào có thể tái tạo đồng thời lợi thế về hiệu suất đa trục của polyimide. Cấu trúc tường siêu mỏng thay đổi thiết kế ống thông như thế nào Mối quan hệ giữa độ dày thành và đường kính trong là lực căng kỹ thuật trọng tâm trong thiết kế ống thông. Mỗi micromet được thêm vào tường sẽ làm giảm quang thông có sẵn để phân phối chất lỏng, đi qua dây dẫn hoặc triển khai thiết bị. Ống Polyimide siêu mỏng giải quyết tình trạng căng thẳng này bằng cách đạt được tỷ lệ giữa tường và OD cho phép các nhà thiết kế lấy lại không gian quang thông mà không làm tăng dấu chân bên ngoài của thiết bị. Độ dày thành tối thiểu có thể đạt được theo vật liệu ống (um) Polyimide (PI) ~12 ừm nilon ~80 ừm PEEK ~100 ừm PTFE ~150 ừm Silicon ~200 ừm Giá trị thấp hơn cho thấy thành có thể đạt được mỏng hơn - một lợi thế chính cho hệ thống ống thông có cấu hình nhỏ. Lợi thế về độ dày thành ống ấn tượng này - polyimide ở ~12 um so với silicone ở mức ~200 um - chuyển trực tiếp thành hiệu suất quang thông. Đối với ống thông có đường kính ngoài 0,5mm, chuyển từ silicone sang Ống Polyimide Micro Bore có thể tăng đường kính lumen bên trong hiệu dụng lên 30-40%, thay đổi căn bản những gì thiết bị có thể đạt được về mặt lâm sàng. Đây không phải là một cải tiến nhỏ; đó là sự khác biệt giữa một thiết bị có thể vượt qua dây dẫn 014 so với thiết bị không thể vượt qua. Biểu đồ thanh ở trên làm cho khoảng cách này không thể phủ nhận một cách trực quan, cung cấp cho các kỹ sư tài liệu tham khảo nhanh về các quyết định lựa chọn vật liệu trong quá trình phát triển ý tưởng ống thông ban đầu. Tăng Lumen thực tế trong ống thông dưới milimet Hãy xem xét một ống thông được thiết kế để thuyên tắc mạch máu thần kinh với đường kính ngoài mục tiêu là 0,70 mm (khoảng 2,1 tiếng Pháp). Với lớp lót bên trong PTFE ở thành 150 um, ID sẽ xấp xỉ 0,40 mm. Cùng một thiết bị được xây dựng với Ống Polyimide tường mỏng ở tường 25 um đạt được ID khoảng 0,65mm - a Diện tích lumen tăng 62,5% . Điều này trực tiếp cho phép các cuộn dây lớn hơn, chất gây tắc mạch có độ nhớt cao hơn hoặc phân phối thuốc kết hợp đi qua, tất cả đều nằm trong cùng một hình dáng bên ngoài mà giải phẫu cho phép. Ứng dụng y tế: Nơi triển khai ống Polyimide Ống polyimide Medical Applications trải rộng hầu như mọi quy tắc can thiệp dựa trên ống thông. Chủ đề chung là nhu cầu cung cấp một thiết bị chức năng thông qua một con đường giải phẫu hẹp, thường quanh co trong khi vẫn duy trì tính toàn vẹn về cấu trúc, kiểm soát mô-men xoắn chính xác và độ ổn định kích thước. Dưới đây là các lĩnh vực lâm sàng chính mà việc xây dựng ống thông dựa trên polyimide sẽ tăng thêm giá trị có thể đo lường được. Ống thông vi mạch thần kinh: Việc tiếp cận mạch máu nội sọ ở xa đòi hỏi OD nhỏ tới 1,5-1,7 French. Khả năng chống xoắn và độ chính xác mô-men xoắn của Polyimide cho phép người vận hành điều hướng ống hút động mạch cảnh quanh co và các nhánh MCA ở xa. Ống thông điện sinh lý (EP): Ống thành mỏng cho phép khoảng cách điện cực dày hơn và đường kính trục nhỏ hơn, cải thiện độ phân giải lập bản đồ tổn thương trong các quy trình cắt bỏ rối loạn nhịp tim phức tạp. Hệ thống phân phối thuốc: Ống thông truyền vi mô để phân phối thuốc điều trị ung thư có mục tiêu đòi hỏi phải kiểm soát thể tích chính xác. Độ ổn định về kích thước của ống polyimide đảm bảo lượng phân phối phù hợp với các thông số đã được lập trình mà không bị giảm quang thông. Dụng cụ nội soi và nội soi: Các kênh làm việc trong máy nội soi biên dạng mỏng được hưởng lợi từ sự kết hợp giữa độ cứng và thành mỏng của polyimide, cho phép dụng cụ đi qua trong khi vẫn duy trì độ mảnh của thiết bị. Vỏ bọc tiếp cận mạch máu: Trục polyimide bện hoặc gia cố cung cấp độ bền cột cần thiết để tiếp cận đáng tin cậy trong các thủ thuật mạch máu ngoại vi và trung tâm. Máy định dạng cuộn dây dẫn hướng: Độ chính xác về kích thước và khả năng chịu nhiệt độ của Ống Polyimide đường kính nhỏ làm cho nó trở nên lý tưởng cho các thành phần cốt lõi của hệ thống dây dẫn ưa nước. Ước tính tỷ lệ sử dụng ống polyimide theo ứng dụng y tế (%) 0 10 20 30 40 38% Thần kinh mạch máu 22% Ống thông EP 17% Giao thuốc 12% Nội soi 7% Tiếp cận mạch máu 4% Dây dẫn Việc phân phối mang tính biểu thị, dựa trên dữ liệu ứng dụng trong ngành từ các cuộc khảo sát OEM về ống thông và tài liệu đã xuất bản. Các ứng dụng thần kinh mạch máu chiếm phân khúc lớn nhất với ước tính 38% mức tiêu thụ ống polyimide trong sản xuất ống thông. Những thách thức cực độ về khả năng điều hướng của mạch máu nội sọ - các mạch máu nhỏ tới 0,5 mm, góc nhánh 90 độ và thành mạch mỏng manh - tạo ra một thử nghiệm đòi hỏi khắt khe rằng polyimide có thể vượt qua ở những nơi mà các vật liệu khác không đạt được. Điện sinh lý đại diện cho phân khúc lớn thứ hai tại 22% , phản ánh sự phát triển nhanh chóng trên toàn cầu của các thủ thuật cắt đốt tim để điều trị rung nhĩ. Biểu đồ cột ở trên cho phép các kỹ sư thiết bị và nhóm mua sắm bối cảnh hóa ứng dụng của họ trong hệ sinh thái ống polyimide y tế rộng hơn. Ống composite PI/PTFE: Giải pháp bôi trơn Trong khi ống polyimide nguyên chất mang lại hiệu suất cấu trúc vượt trội, một số ứng dụng ống thông nhất định lại yêu cầu bôi trơn bổ sung ở bề mặt bên trong. Các quy trình yêu cầu thay đổi dây dẫn nhiều lần, rửa ống dẫn nước hoặc tiêm chất gây tắc mạch đều được hưởng lợi từ việc giảm ma sát giữa bên trong ống và dụng cụ hoặc chất lỏng đi qua. Đây là nơi Ống composite PI/PTFE cung cấp một giải pháp kỹ thuật hấp dẫn mà không phải vật liệu nào cũng có thể đạt được một mình. Trong cấu trúc hỗn hợp, PTFE được đồng xử lý hoặc ứng dụng làm lớp lót bên trong cho lớp bên ngoài có cấu trúc polyimide. PTFE đóng góp hệ số ma sát thấp đặc trưng của nó (CoF tĩnh thấp tới 0,04-0,10) trong khi thành phần polyimide cung cấp độ cứng xuyên tâm, độ bền cột và độ chính xác về kích thước giúp ngăn tổng thể ống biến dạng dưới tải trọng cơ học của quá trình tiến và thao tác ống thông. Kết quả là một hệ thống ống có tường bên trong đủ mịn và lớp vỏ bên ngoài chắc chắn về mặt cấu trúc - những đặc tính loại trừ lẫn nhau trong các thiết kế ống đơn vật liệu. So sánh hệ số ma sát: Vật liệu Lumen ống thông Hệ số ma sát so với áp suất tiếp xúc đối với vật liệu Lumen bên trong 0.00 0.10 0.20 0.30 0.40 Thấp Med-Thấp Trung bình Cao Áp suất liên hệ nilon Chỉ PI Hỗn hợp PI/PTFE PTFE nguyên chất Hệ số ma sát thấp hơn giúp cải thiện khả năng theo dõi dây dẫn và giảm lực cản của quy trình. Biểu đồ trên minh họa sự cân bằng cơ bản: PTFE nguyên chất đạt được giá trị ma sát thấp nhất nhưng hy sinh khả năng hỗ trợ cấu trúc, trong khi nylon duy trì hình dạng nhưng tạo ra lực cản ma sát cao. Ống composite PI/PTFE occupies the optimal middle ground - mang lại hệ số ma sát trong khoảng 0,07-0,10 trong khi vẫn giữ được tính toàn vẹn cấu trúc của khung polyimide. Đối với người vận hành ống thông, điều này có nghĩa là việc trao đổi dây dẫn mượt mà hơn, lực thủ tục ít hơn, giảm bớt sự khó chịu của bệnh nhân và hoạt động của thiết bị dễ dự đoán hơn trong suốt quá trình can thiệp. Định dạng biểu đồ đường giúp dễ dàng nhận thấy hiệu suất tổng hợp PI/PTFE nhất quán trong phạm vi áp suất rộng, không giống như nylon kém đi đáng kể dưới tải trọng cao hơn. Độ chính xác về kích thước và tính nhất quán trong ống Polyimide Micro Bore Tính nhất quán về kích thước cũng quan trọng như kích thước danh nghĩa trong sản xuất thiết bị y tế. A Ống Polyimide Micro Bore thành phần được chỉ định ở mức 0,20mm ID cộng hoặc trừ 0,005mm phải đáp ứng dung sai đó một cách đáng tin cậy trên mỗi mét sản lượng sản xuất, bởi vì ngay cả những thay đổi nhỏ về độ dày hoặc độ tròn của thành cũng có thể ảnh hưởng đến việc lắp ráp các phần gia cố dạng bện, sự liên kết của các đầu xa hoặc độ khít của phần cứng đầu nối. Các quy trình ép đùn và phủ tiên tiến được sử dụng trong sản xuất Ống Polyimide cấp y tế đạt được dung sai OD cộng hoặc trừ 0,005mm và độ đồng đều của thành trong phạm vi cộng hoặc trừ 2 um trong các lần sản xuất. Các thông số kỹ thuật này được xác nhận thông qua phép đo nội tuyến vi mô laser và biểu đồ kiểm soát quy trình thống kê (SPC), đảm bảo rằng mọi cuộn ống đều đáp ứng các yêu cầu về kích thước mà không cần kiểm tra thủ công từng đồng hồ. Tính nhất quán về dung sai OD trong quá trình sản xuất (Biểu đồ kiểm soát SPC) UCL Nôm. LCL 0.005 0.000 -0,005 Điểm mẫu sản xuất Tất cả các điểm mẫu vẫn nằm trong giới hạn kiểm soát cộng/trừ 0,005mm, thể hiện khả năng xử lý cao. Biểu đồ kiểm soát SPC ở trên thể hiện loại kỷ luật về chiều cần thiết để đánh giá chất lượng thành phần thiết bị y tế. Tất cả các mẫu sản xuất vẫn nằm trong giới hạn kiểm soát, không có điểm dữ liệu nào tiếp cận đường kiểm soát trên hoặc dưới. Mức khả năng xử lý này - được đặc trưng bởi giá trị Cpk thường trên 1,67 trong các hoạt động ép đùn polyimide được kiểm soát tốt - là điều cho phép các OEM ống thông chế tạo các bộ phận từ ống polyimide một cách tự tin, giảm gánh nặng kiểm tra đầu vào và tạo điều kiện cho các quy trình lắp ráp gọn gàng hơn. Dữ liệu về khả năng xử lý nhất quán là chìa khóa có thể cung cấp được từ các chuyên gia Ống Polyimide cấp y tế nhà cung cấp khi hỗ trợ tài liệu tập tin lịch sử thiết kế thiết bị. Tính tương thích sinh học và cân nhắc quy định Bất kỳ vật liệu nào được thiết kế để sử dụng trong thiết bị y tế tiếp xúc với mô hoặc dịch cơ thể của bệnh nhân đều phải chứng minh khả năng tương thích sinh học theo các tiêu chuẩn quốc tế liên quan. cho Ống Polyimide cấp y tế , điều này có nghĩa là đáp ứng các yêu cầu của ISO 10993 - loạt tiêu chuẩn được quốc tế công nhận để đánh giá sinh học các thiết bị y tế - cũng như thử nghiệm nhựa USP Loại VI hiện hành cho các ứng dụng cấy ghép và thiết bị. Các polyme polyimide được sử dụng trong ống thiết bị y tế đã được đánh giá rộng rãi về độc tính tế bào, độ nhạy cảm, độc tính toàn thân và khả năng tương thích máu. Liên kết imit thơm mang lại cho polyimide độ bền nhiệt và cơ học cũng trơ ​​về mặt hóa học trong điều kiện sinh lý, có nghĩa là polyme không dễ dàng lọc chất dẻo, monome hoặc các sản phẩm phân hủy ở phạm vi nhiệt độ và pH gặp trong cơ thể con người. Tính ổn định hóa học này là một lợi thế đáng kể so với PVC dẻo hoặc một số công thức polyurethane nhất định, vốn đang phải đối mặt với sự giám sát ngày càng tăng đối với các mối lo ngại về hóa chất có thể lọc được trong các lần đệ trình quy định. Các mốc quan trọng về quy định và chất lượng đối với ống Polyimide y tế Đánh giá sinh học ISO 10993 - thử nghiệm độc tính tế bào, độ nhạy cảm, phản ứng trong da và độc tính toàn thân có thể áp dụng cho phân loại tiếp xúc với thiết bị Thử nghiệm nhựa USP loại VI - thử nghiệm tiêm và cấy vào hệ thống để xác nhận tính trơ sinh học Hệ thống quản lý chất lượng ISO 13485 - tiêu chuẩn chất lượng sản xuất cần thiết cho các nhà cung cấp linh kiện thiết bị y tế Truy xuất nguồn gốc nguyên liệu thô - ghi lại khả năng truy xuất nguồn gốc của nhựa polyimide và bất kỳ chất phụ gia tổng hợp nào theo yêu cầu của FDA 21 CFR Phần 820 và MDR của EU 2017/745 Hồ sơ có thể trích xuất và có thể lọc - đặc tính hóa học của các chất có thể chiết xuất được trong điều kiện sử dụng mô phỏng, ngày càng được các cơ quan quản lý yêu cầu đối với việc nộp thiết bị loại II và III Tìm nguồn cung ứng nhà sản xuất ống thông Ống polyimide For Catheters nên yêu cầu gói dữ liệu vật liệu đầy đủ bao gồm các báo cáo thử nghiệm khả năng tương thích sinh học, giấy chứng nhận tuân thủ nguyên liệu thô và tài liệu xác nhận quy trình. Tài liệu này là một phần quan trọng trong hồ sơ kỹ thuật của nhà sản xuất thiết bị để gửi quy định trên toàn cầu. Tăng trưởng thị trường: Nhu cầu ống polyimide trong ngành y tế Thị trường toàn cầu về ống polyme y tế hiệu suất cao đang trên quỹ đạo tăng trưởng bền vững, được thúc đẩy bởi sự mở rộng số lượng thủ thuật xâm lấn tối thiểu, dân số toàn cầu đang già đi và sự phát triển liên tục của các liệu pháp dựa trên ống thông thế hệ tiếp theo bao gồm can thiệp cấu trúc tim, phẫu thuật có sự hỗ trợ của robot và hệ thống phân phối thuốc vòng kín. Trong thị trường rộng lớn hơn này, Ống polyimide Medical Applications đại diện cho một trong những phân khúc phát triển nhanh nhất. Tăng trưởng dự kiến: Thị trường ống polyimide y tế (Chỉ số: 2019 = 100) 100 125 150 175 200 2019 2020 2021 2022 2023 2025 2027E Ước tính. Dự kiến Giá trị giai đoạn 2025-2027 là ước tính hướng tới tương lai dựa trên quỹ đạo tăng trưởng của ngành. Năm cơ sở chỉ số 2019 = 100. Chỉ số tăng trưởng trên phản ánh một tốc độ tăng trưởng kép hàng năm (CAGR) khoảng 12-14% cho phân khúc ống polyimide y tế từ năm 2019 đến giữa những năm 2020. Các yếu tố thúc đẩy nhu cầu chính bao gồm việc mở rộng toàn cầu về số lượng quy trình can thiệp thần kinh, đặc biệt là điều trị đột quỵ và quản lý chứng phình động mạch não, cũng như việc đẩy nhanh việc áp dụng các quy trình cắt bỏ điện sinh lý để điều trị rung tâm nhĩ. Sự tăng tốc dự kiến ​​từ năm 2025 trở đi phản ánh việc áp dụng ngày càng tăng các hệ thống ống thông robot và các thiết bị cấu trúc tim thế hệ tiếp theo. Quỹ đạo đi lên của biểu đồ đường xác nhận rằng lợi thế kỹ thuật của polyimide đang chuyển thành động lực thương mại có thể đo lường được trong chuỗi cung ứng thiết bị y tế. Khả năng xử lý và tùy chỉnh Đối với các OEM ống thông và kỹ sư thiết bị, sự sẵn có của các dịch vụ xử lý tiên tiến dành cho ống polyimide cũng quan trọng như các đặc tính bên trong của vật liệu. Khả năng tìm nguồn Ống Polyimide đường kính nhỏ trong cấu hình tùy chỉnh - kết hợp OD/ID cụ thể, cấu hình độ cứng mục tiêu, lớp ép đùn đồng thời hoặc cấu trúc hỗn hợp liên kết - trực tiếp giảm thời gian phát triển và nhu cầu về cơ sở hạ tầng xử lý vật liệu nội bộ. Khả năng xử lý chính mà các nhà sản xuất ống polyimide tiên tiến cung cấp bao gồm ép đùn ống đơn và đa lớp với OD từ dưới 0,1 mm đến trên 5 mm; cắt chính xác và xử lý bằng laser để chuẩn bị đầu sạch; tạo hình đầu, loe và liên kết cho các bộ phận sẵn sàng lắp ráp; và các dịch vụ phủ để thêm lớp hoàn thiện bề mặt ưa nước hoặc kỵ nước theo yêu cầu của ứng dụng ống thông. Sự kết hợp chuyên môn về ép đùn, phủ và xử lý sau trong một nhà cung cấp duy nhất giúp giảm độ phức tạp của chuỗi cung ứng và cho phép lặp lại thiết kế nhanh hơn trong chu kỳ phát triển thiết bị. Công ty TNHH Vật liệu Polymer Linstant Ninh Ba, được thành lập vào năm 2014 và hoạt động với đội ngũ hơn 400 nhân viên , đã xây dựng nền tảng sản xuất của mình xoay quanh mô hình tích hợp này. Sự tập trung của họ vào Cung cấp ống y tế OEM/ODM - kết hợp xử lý ép đùn, phủ và xử lý sau dưới một mái nhà - định vị chúng để hỗ trợ các nhà sản xuất ống thông từ nguyên mẫu ban đầu cho đến sản xuất thương mại, với chất lượng sản phẩm nhất quán và kiểm soát quy trình được ghi chép ở mọi giai đoạn. Các nhà sản xuất thiết bị y tế làm việc với ống polyimide được hưởng lợi từ chuyên môn xử lý polyme kết hợp trong nhiều thập kỷ cũng như cam kết của họ về độ chính xác, an toàn và khả năng xử lý đa dạng. Những cân nhắc về thiết kế khi chỉ định ống polyimide Các kỹ sư chỉ định ống polyimide cho các ứng dụng ống thông nên đánh giá một cách có hệ thống các thông số sau trước khi hoàn thiện việc lựa chọn vật liệu và thông số kỹ thuật của ống: Bảng 2: Danh sách kiểm tra thông số kỹ thuật thiết kế để lựa chọn ống thông polyimide tham số Xem xét thiết kế Phạm vi điển hình Đường kính ngoài Hạn chế truy cập giải phẫu, khả năng tương thích vỏ bọc 0,08-5,0 mm Độ dày của tường Yêu cầu tối đa hóa Lumen so với áp suất nổ 12-300 ừm Số lượng Lumens Ống thông đa chức năng có thể cần 2-5 lumens 1-5 Hồ sơ độ cứng Độ cứng ở đầu gần cho khả năng đẩy, tính linh hoạt ở đầu xa để điều hướng Giảm dần hoặc phân đoạn Xử lý bề mặt Lớp phủ ưa nước, lớp lót PTFE hoặc PI trần Phụ thuộc vào ứng dụng Khả năng tương thích khử trùng EO, gamma, tia điện tử; PI thường dung nạp cả ba Ưu tiên EO và gamma Việc xác định trước các thông số phù hợp sẽ ngăn ngừa những thay đổi thiết kế tốn kém ở giai đoạn cuối. Các kỹ sư cũng nên xem xét liệu ứng dụng có liên quan đến việc tiếp xúc với chất cản quang, nước muối, dung dịch có heparin hoặc chất tương phản ở áp suất cao hay không - tất cả các tình huống mà polyimide xử lý tốt nhưng phải được ghi lại trong bản ghi đầu vào thiết kế như một phần của quy trình kiểm soát thiết kế mạnh mẽ phù hợp với yêu cầu ISO 13485. Câu hỏi thường gặp Câu hỏi 1: Điều gì làm cho ống polyimide phù hợp với ống thông y tế? Polyimide mang đến sự kết hợp độc đáo giữa thành siêu mỏng, độ bền kéo cao và độ ổn định hóa học tuyệt vời. Những đặc tính này cho phép các nhà thiết kế ống thông tối đa hóa không gian bên trong trong khi vẫn duy trì tính toàn vẹn về cấu trúc cần thiết để điều hướng mạch máu an toàn. Câu hỏi 2: Thành ống polyimide có thể mỏng đến mức nào đối với các thiết bị y tế? Ống polyimide cấp y tế có thể được sản xuất với độ dày thành thấp khoảng 12 micron. Loại này mỏng hơn đáng kể so với PTFE (~150 um), PEEK (~100 um) hoặc nylon (~80 um) ở các kích thước tương đương, cho phép hiệu suất quang thông cao hơn ở các ống thông có cấu hình nhỏ. Câu hỏi 3: Ống polyimide có tương thích sinh học để sử dụng ống thông không? Đúng. Vật liệu polyimide cấp y tế được đánh giá theo tiêu chuẩn ISO 10993 và USP Loại VI. Khung thơm trơ về mặt hóa học của polyme không dễ dàng lọc ra các chất hóa dẻo hoặc các sản phẩm phân hủy trong điều kiện sinh lý, hỗ trợ tính phù hợp của nó cho các ứng dụng thiết bị tiếp xúc với máu. Câu 4: Ống composite PI/PTFE là gì và khi nào nó được sử dụng? Ống composite PI/PTFE combines a PTFE inner lining with a polyimide structural outer layer. It is used when catheter applications require both low friction for smooth guidewire passage and structural rigidity to prevent deformation - common in neurovascular and coronary micro-catheter designs. Câu hỏi 5: Ống polyimide có thể được tùy chỉnh cho các thiết kế ống thông OEM không? Đúng. Các nhà cung cấp OEM/ODM chuyên nghiệp cung cấp ống polyimide với các kết hợp OD/ID tùy chỉnh, cấu hình nhiều lumen, cấu hình độ cứng đa dạng và với lớp phủ bề mặt tùy chọn. Thông số kỹ thuật tùy chỉnh được hỗ trợ từ nguyên mẫu cho đến sản xuất thương mại quy mô đầy đủ với các biện pháp kiểm soát quy trình được ghi lại. Câu hỏi 6: Ống polyimide đường kính nhỏ so với ống polyme y tế tiêu chuẩn như thế nào? Ở OD dưới milimet, polyimide duy trì khả năng chống xoắn và độ bền cột tốt hơn đáng kể so với silicone hoặc polyurethane mềm. Không giống như hầu hết các polyme, polyimide không yêu cầu bện hoặc gia cố để đạt được độ bền cột ở đường kính rất nhỏ, đơn giản hóa việc xây dựng ống thông và giảm tổng mặt cắt thành phần.

Đối với các ứng dụng ống thông trong đó khả năng chống xoắn, truyền mô-men xoắn và khả năng chịu áp suất là không thể thương lượng, ống thông được gia cố là sự lựa chọn rõ ràng hơn các lựa chọn thay thế không được gia cố . Cho dù yêu cầu là điều hướng qua giải phẫu quanh co, phân phối áp suất cao liên tục hay khả năng đẩy ổn định trên chiều dài trục dài, thì việc chọn cấu trúc gia cố phù hợp — bện, cuộn hoặc kết hợp — sẽ trực tiếp xác định hiệu suất của thiết bị và sự an toàn của bệnh nhân. Hướng dẫn này trình bày từng điểm quyết định chính: loại cốt thép, vật liệu nền, cấu hình tường và những cân nhắc dành riêng cho ứng dụng — để các nhóm kỹ thuật có thể tự tin chuyển từ thông số kỹ thuật sang thẩm định của nhà cung cấp. Tại sao việc gia cố lại cần thiết trong thiết kế ống thông hiện đại Ống polymer không được gia cố sẽ xẹp xuống khi bị nén ngang, bị xoắn ở những chỗ uốn cong và mất độ chính xác của mô-men xoắn trong thời gian dài. Các kiểu hỏng hóc này không được chấp nhận trong các ống thông can thiệp, ống dẫn hướng và các phụ kiện nội soi trong đó việc kiểm soát chính xác ở đầu xa là rất quan trọng. Ống gia cố bện và các công trình được gia cố bằng cuộn dây giải quyết những vấn đề này bằng cách nhúng một lớp kết cấu vào trong thành ống. Kết quả là một ống duy trì được hình dạng quang thông của nó dưới áp lực, truyền lực quay một cách hiệu quả dọc theo chiều dài của nó và chịu được áp lực bên trong có thể làm vỡ các vật tương đương không được gia cố. Những ưu điểm chính về hiệu suất của ống thông được gia cố bao gồm: Khả năng chống xoắn - duy trì độ thông suốt của lumen ở bán kính uốn cong có thể làm sập ống không được gia cố. Phản ứng mô-men xoắn — Truyền mô-men xoắn 1:1 cho phép điều khiển đầu xa chính xác từ tay cầm gần nhất. Khả năng chịu áp lực nổ — tường gia cố chịu được áp lực từ 300 psi đến hơn 1.200 psi tùy theo công trình. Độ ổn định kích thước - ID lumen vẫn nhất quán trong điều kiện nén bên ngoài hoặc chân không. Braid vs cuộn dây: Chọn kiến trúc cốt thép phù hợp Hai cấu trúc gia cố chính - bện và cuộn (lò xo) - cung cấp các cấu hình cơ học khác nhau về cơ bản. Việc lựa chọn giữa chúng đòi hỏi phải hiểu được nhu cầu cơ học chủ yếu của ứng dụng. Ống gia cố bện trong ống gia cố bện , các sợi thép không gỉ hoặc polyester được đan xen ở một góc bện được kiểm soát — thường là từ 45° đến 75° — xung quanh một trục gá trước khi phủ lớp áo khoác ngoài. Góc bện trực tiếp chi phối sự cân bằng giữa truyền mô-men xoắn và độ linh hoạt theo chiều dọc: A góc bện cao hơn (gần 75°) tăng cường độ bền của vòng và khả năng chịu áp lực nổ. A góc bện dưới (gần 45°) cải thiện việc truyền mô-men xoắn và độ cứng dọc trục. Bện bằng thép không gỉ (phổ biến nhất, 304 hoặc 316L) hỗ trợ áp suất nổ vượt quá 1.000 psi trong đường kính trục ống thông điển hình. Bện polyester cung cấp đủ độ bền cho các ứng dụng áp suất thấp hơn trong khi vẫn duy trì khả năng tương thích MRI. Ống gia cố dạng cuộn (Lò xo) Gia cố cuộn dây sử dụng dây quấn xoắn ốc được gắn vào thành ống. Cấu trúc này vượt trội về khả năng chống xoắn và độ bền của cột trong khi vẫn duy trì tính linh hoạt. Cuộn dây bước mở cho phép ống nén và kéo dài mà không làm mất đi độ thông suốt quang thông - đặc biệt có giá trị trong các thiết kế trục nội soi và thiết kế trục soi linh hoạt. Ưu đãi ống cuộn khả năng chống xoắn vượt trội ở các góc uốn chặt so với bím tóc. Truyền mô-men xoắn thấp hơn dây bện - cuộn dây không lý tưởng cho các ứng dụng yêu cầu điều khiển quay chính xác. Cấu trúc bện cuộn lai kết hợp cả hai lớp để đạt được cả khả năng chống xoắn và độ trung thực mô-men xoắn cao trong các thiết bị truy cập giải phẫu phức tạp. Tài sản Ống gia cố bện Ống cốt thép cuộn Lai (Cuộn bện) Truyền mô-men xoắn Tuyệt vời Trung bình Rất tốt Khả năng chống xoắn Tốt Tuyệt vời Tuyệt vời Áp lực nổ Rất cao Trung bình Cao Tính linh hoạt Tốt Rất tốt Tốt Khả năng tương thích MRI Phụ thuộc vào chất liệu dây Phụ thuộc vào chất liệu dây Phụ thuộc vào chất liệu dây Ứng dụng điển hình Ống thông dẫn hướng, vỏ bọc giới thiệu Máy nội soi, trục linh hoạt Ống thông có thể điều khiển được, truy cập phức tạp Bảng 1: So sánh hiệu suất của các kết cấu cốt thép bện, cuộn và lai Ống y tế nhiều lớp: Việc xây tường thúc đẩy hiệu suất như thế nào Ống y tế nhiều lớp cho phép mỗi lớp của thành trục ống thông phục vụ một chức năng riêng biệt - cho phép kết hợp hiệu suất mà ống một lớp, một vật liệu không thể đạt được. Cấu trúc ống thông gia cố ba lớp điển hình bao gồm: trongner liner - thường là PTFE hoặc FEP, cung cấp bề mặt ma sát thấp cho dây dẫn hoặc thiết bị đi qua, với hệ số ma sát thấp tới 0,04. Lớp gia cố - cấu trúc bện, cuộn hoặc hỗn hợp bằng thép không gỉ được nhúng trong một lớp keo dính hoặc liên kết trực tiếp với lớp lót bên trong và vỏ bọc bên ngoài. Áo khoác ngoài — PEBAX, Nylon hoặc polyurethane, được chọn để cân bằng tính linh hoạt, khả năng liên kết và các đặc tính bề mặt như độ bám dính của lớp phủ ưa nước. Có thể đạt được độ cứng thay đổi bằng cách chuyển đổi vật liệu vỏ ngoài dọc theo chiều dài trục - ví dụ: sử dụng PEBAX 72D cứng hơn ở đầu gần thuôn nhọn sang PEBAX 35D mềm hơn ở đầu xa. Thiết kế độ cứng gradient này là đặc điểm xác định của ống thông dẫn hướng và ống thông vi mạch hiệu suất cao. Áp suất nổ điển hình do kết cấu cốt thép (psi) Áp suất nổ (psi) 200 400 600 800 1000 1200 150 không gia cố 500 cuộn dây 1050 Bện (SS) 850 lai trongdicative burst pressure ranges by reinforcement type; actual values depend on OD, wall thickness, and material Ống y tế chống xoắn: Hình học uốn cong và kết cấu tương tác như thế nào Hiện tượng xoắn xảy ra khi ứng suất nén lên thành trong của chỗ uốn vượt quá khả năng kết cấu của ống. Ống y tế chống xoắn giải quyết vấn đề này thông qua sự kết hợp giữa hình học tường, kết cấu gia cố và lựa chọn vật liệu. Thông số quan trọng là bán kính uốn cong tối thiểu (MBR) - độ uốn cong chặt nhất mà ống có thể duy trì mà không bị xoắn hoặc biến dạng vĩnh viễn. Điểm chuẩn thực tế: không gia cố PEBAX tubing (OD 5F): MBR approximately 25–35 mm . Ống PEBAX được gia cố bằng cuộn (cùng OD): MBR giảm xuống xấp xỉ 10–15 mm . Ống nylon được gia cố bằng dây bện: xấp xỉ MBR 15–20 mm với áp suất nổ cao hơn đáng kể so với các lựa chọn thay thế cuộn dây. Tỷ lệ độ dày thành trên OD cũng đóng một vai trò quan trọng. Ống với một tỷ lệ tường trên OD từ 0,15 trở lên thường thể hiện khả năng chống xoắn tốt hơn đáng kể so với các công trình có thành mỏng, với chi phí là tỷ lệ lumen-to-OD nhỏ hơn. Đối với các ứng dụng yêu cầu tiếp cận thông qua giải phẫu với các góc uốn vượt quá 90° — chẳng hạn như tiếp cận xuyên tâm mạch vành hoặc chọc thủng xuyên vách ngăn — cấu trúc bện cuộn lai là giải pháp kỹ thuật đáng tin cậy nhất. Ống gia cố áp suất cao: Những cân nhắc về thiết kế cho các ứng dụng có yêu cầu cao Ống gia cố áp suất cao được yêu cầu trong các ứng dụng như cổng phun điện, ống thông phân phối chất cản quang và trục lạm phát bóng bay áp suất cao. Những ứng dụng này có thể gây áp lực nội bộ của 300 đến 1.200 psi - các giá trị đòi hỏi kỹ thuật chính xác của lớp gia cố. Bốn biến thiết kế kiểm soát hiệu suất áp suất nổ trong ống thông được gia cố: Đường kính dây - dây dày hơn làm tăng áp suất nổ nhưng làm giảm tính linh hoạt. Đường kính dây thép không gỉ từ 0,03 mm đến 0,10 mm bao gồm hầu hết các ứng dụng ống thông. Số lượng chọn (mật độ bện) — số lần chọn cao hơn (nhiều dây cắt nhau hơn trên mỗi inch) làm tăng độ bền của vòng. Phạm vi điển hình: 30–80 lượt chọn trên mỗi inch (PPI). Số lượng dây mang — nhiều sóng mang hơn sẽ tăng độ bao phủ tường và hiệu suất bùng nổ. Dây bện 16 sợi là tiêu chuẩn; Cấu trúc 32 sóng mang cung cấp phạm vi phủ sóng cao hơn cho các ứng dụng có yêu cầu áp suất cao. Chất liệu áo khoác và liên kết - áo khoác ngoài phải bao bọc hoàn toàn bím tóc để tránh bị bong ra dưới áp lực. Liên kết nóng chảy nhiệt là quy trình tiêu chuẩn để bám dính áo khoác có tính toàn vẹn cao. Ma trận lựa chọn dựa trên ứng dụng cho ống thông gia cố Bảng dưới đây mô tả các ứng dụng ống thông thông thường theo cấu trúc gia cố, vật liệu cơ bản và mục tiêu hiệu suất chính thích hợp. ứng dụng Loại cốt thép Chất liệu áo khoác Yêu cầu chính Ống thông dẫn hướng SS bện Ni lông / PEBAX Mô-men xoắn, áp suất nổ Ống thông siêu nhỏ SS bện (fine wire) PEBAX 35D–55D Tính linh hoạt, trackability trongtroducer Sheath Bện hoặc cuộn PEBAX / Polyurethane Khả năng chống xoắn, column strength Ống thông tiêm thuốc cản quang Cao-density SS Braid Ni-lông 12 Cao pressure (800–1200 psi) Phụ kiện nội soi cuộn dây PEBAX / Silicon Bán kính uốn cong chặt chẽ, linh hoạt Trục ống thông có thể điều khiển được Lai (Cuộn bện) Độ dốc PEBAX Khả năng chống xoắn xoắn Bảng 2: Cấu trúc gia cố và lựa chọn vật liệu bằng cách ứng dụng ống thông Cấu hình độ cứng thay đổi: Phù hợp với tính linh hoạt dọc theo trục Một trong những khía cạnh quan trọng nhất về mặt lâm sàng - và thường không được xác định rõ - của thiết kế ống thông gia cố là sự chuyển đổi độ cứng dọc theo chiều dài trục. Một ống thông có độ cứng đồng đều sẽ hoạt động kém trong giải phẫu quanh co. Một ống thông mềm đều sẽ thiếu khả năng đẩy để vượt qua lực cản. Thiết kế trục ống thông hiện đại sử dụng quản lý độ cứng vùng thông qua một số kỹ thuật: Chuyển tiếp áo khoác PEBAX được phân loại — từ PEBAX 72D (gần) đến PEBAX 25D (đầu xa) trong 2–4 vùng riêng biệt, giảm độ cứng theo hệ số 3–5× dọc theo trục. Độ che phủ bím tóc có thể thay đổi - việc giảm số lần chọn hoặc số lượng sóng mang về phía đầu xa sẽ làm mềm phần đầu trong khi vẫn duy trì phản ứng mô-men xoắn ở trục giữa. Thay đổi bước cuộn dây có chọn lọc - bước cuộn rộng hơn ở phần xa tạo ra vùng đầu mềm hơn, phù hợp hơn. Thông số độ cứng dọc theo trục ống thông (Minh họa) Độ cứng tương đối Gần Trục giữa Mẹo xa Thấp Giữa Cao Đồng phục PEBAX 72D PEBAX 55D PEBAX 35D PEBAX 25D Cấu hình độ cứng gradient minh họa bằng cách sử dụng chuyển tiếp áo khoác PEBAX theo vùng Xử lý bề mặt và lớp phủ giúp nâng cao hiệu suất của ống gia cố Bề mặt bên ngoài của ống thông gia cố có thể được thiết kế thêm thông qua các phương pháp xử lý bề mặt để cải thiện hiệu quả lâm sàng: lớp phủ ưa nước — giảm ma sát bề mặt tới 90% khi bị ướt, cho phép di chuyển dễ dàng hơn qua các mạch và giảm chấn thương mạch máu. Lớp phủ kỵ nước (PTFE) — cung cấp bề mặt chống dính chống lại sự kết dính của máu và giảm nguy cơ hình thành huyết khối trong các ứng dụng lưu giữ kéo dài. Xử lý bề mặt kháng khuẩn - phù hợp với ống thông lưu động lâu dài trong đó việc giảm thiểu rủi ro nhiễm trùng là ưu tiên về mặt pháp lý và lâm sàng. Đánh dấu hoặc sọc cản quang - các hợp chất bari sulfat hoặc bismuth trioxide được nhúng cho phép hiển thị huỳnh quang vị trí ống thông mà không cần tăng thêm độ cứng đáng kể cho trục. Yêu cầu về quy định và chất lượng đối với việc cung cấp ống thông gia cố Việc tìm nguồn cung cấp ống thông được gia cố cho các thiết bị y tế được quản lý đòi hỏi nhiều hơn sự phù hợp về kích thước. Nhà sản xuất thiết bị nên xác minh những điều sau từ bất kỳ nhà cung cấp ống nào: Hệ thống quản lý chất lượng được chứng nhận ISO 13485 bao gồm chế tạo dây bện/cuộn dây, đồng đùn và xử lý sau. Sản xuất trong phòng sạch tuân thủ GMP (ISO Loại 7 hoặc 8) dành cho sản xuất được kiểm soát hạt. Tài liệu xác nhận quy trình (IQ/OQ/PQ) với bằng chứng lấy mẫu thống kê về tính nhất quán về kích thước và cơ học. Dữ liệu tương thích sinh học theo ISO 10993 cho tất cả các vật liệu tiếp xúc với mô hoặc máu của bệnh nhân. Khả năng truy xuất nguồn gốc đầy đủ của nguyên liệu thô - số lô nhựa và dây, giấy chứng nhận tuân thủ và hồ sơ kiểm tra trong quá trình - để hỗ trợ việc gửi Tệp kỹ thuật 510(k), PMA hoặc CE. Giới thiệu về LINSTANT Kể từ khi thành lập vào năm 2014, CÔNG TY TNHH VẬT LIỆU POLYMER NINGBO LINSTANT. có chuyên môn về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết tận tâm của chúng tôi với các nhà sản xuất thiết bị y tế là cam kết của chúng tôi về độ chính xác, an toàn, khả năng phát triển quy trình đa dạng và đầu ra ổn định. LINSTANT có một xưởng thanh lọc kéo dài gần như 20.000 mét vuông và đáp ứng các yêu cầu của GMP. Cơ sở vật chất của chúng tôi bao gồm 15 dây chuyền ép đùn nhập khẩu với nhiều kích cỡ trục vít khác nhau và khả năng ép đùn đồng thời đơn/đôi/ba lớp, 8 dây chuyền ép đùn PEEK, 2 dây chuyền ép phun, gần 100 bộ thiết bị dệt/lò xo/phủ và 40 bộ thiết bị hàn và tạo hình. Các nguồn lực này cùng nhau đảm bảo khả năng thực hiện hiệu quả cho các đơn đặt hàng. Phạm vi kinh doanh: Sản phẩm của chúng tôi bao gồm nhiều kích cỡ khác nhau, bao gồm ống đơn/nhiều lớp ép đùn, ống đơn/nhiều lumen, ống bóng đơn/đôi/ba lớp, vỏ bọc gia cố dạng cuộn/bện, ống PEEK/PI bằng vật liệu kỹ thuật đặc biệt và các giải pháp xử lý bề mặt khác nhau. Câu hỏi thường gặp Câu 1: Ống gia cố bện là gì và nó được tạo ra như thế nào? Ống gia cố dạng bện được sản xuất bằng cách dệt các sợi thép không gỉ hoặc polyester trên trục gá ở góc bện được kiểm soát, sau đó phủ một lớp áo polyme lên trên bện thông qua quá trình ép đùn hoặc phản xạ nhiệt. Kết quả là một cấu trúc nhiều lớp có áp suất nổ và truyền mô-men xoắn cao hơn đáng kể so với ống không được gia cố có cùng đường kính ngoài. Câu hỏi 2: Sự khác biệt giữa ống y tế chống xoắn và ống thông tiêu chuẩn là gì? Ống thông tiêu chuẩn sẽ bị xoắn khi bị uốn cong vượt quá bán kính uốn cong tối thiểu của nó, làm xẹp lòng ống và chặn đường đi của chất lỏng hoặc thiết bị. Ống y tế chống xoắn sử dụng cuộn dây hoặc dây bện gia cố để hỗ trợ thành ống chống vênh - duy trì độ thông suốt ở các góc uốn và bán kính có thể khiến ống tiêu chuẩn bị hỏng. Câu hỏi 3: Khi nào tôi nên sử dụng ống y tế nhiều lớp thay vì cấu trúc một lớp? Ống y tế nhiều lớp is indicated when no single material can simultaneously meet all performance requirements. For example, when a catheter must have a low-friction inner surface for guidewire passage (PTFE liner), embedded structural reinforcement, and a bondable outer surface for tip attachment or hydrophilic coating (PEBAX jacket) — a multi-layer construction is the engineered solution. Câu hỏi 4: Ống gia cố áp suất cao có thể đạt được áp suất nổ nào? Ống gia cố áp suất cao using stainless steel braid with 32 carriers, high pick density, and a Nylon 12 jacket can achieve burst pressures exceeding 1,200 psi in standard catheter shaft diameters (4F–8F). Actual performance depends on wire diameter, braid angle, jacket material, and tubing OD — all of which should be confirmed through prototype testing during development. Câu hỏi 5: Ống thông gia cố có thể tương thích với MRI không? Đúng. Ống thông được gia cố tương thích với MRI thay thế dây thép không gỉ bằng các chất thay thế không sắt từ như sợi polyester, PEEK hoặc nitinol. Ống bện bằng polyester là lựa chọn phổ biến nhất cho các thiết kế ống thông có điều kiện MRI, mặc dù nó mang lại áp suất nổ thấp hơn so với cấu trúc bện bằng thép không gỉ có hình học tương đương.

Khi lựa chọn giữa ống bóng y tế và ống thông tiêu chuẩn, câu trả lời tùy thuộc vào ứng dụng lâm sàng - nhưng đối với các thủ thuật yêu cầu giãn nở có kiểm soát, duy trì áp suất chính xác hoặc hệ thống bóng ống thông phức tạp, ống bóng bay luôn hoạt động tốt hơn ống thông tiêu chuẩn . Bài viết này phân tích những điểm khác biệt chính, lựa chọn vật liệu, tiêu chuẩn hiệu suất và tiêu chí lựa chọn để giúp các kỹ sư thiết bị y tế và nhóm mua sắm đưa ra quyết định sáng suốt. là gì Ống bóng y tế và nó khác với ống thông tiêu chuẩn như thế nào? Ống bóng được thiết kế đặc biệt cho chu kỳ lạm phát và giảm phát dưới áp suất được kiểm soát. Nó phải chịu được áp lực cơ học lặp đi lặp lại, duy trì độ chính xác về kích thước trong quá trình giãn nở và trở lại hình dạng ban đầu sau khi giảm phát. Ngược lại, ống thông tiêu chuẩn được thiết kế chủ yếu để vận chuyển chất lỏng - nó ưu tiên khả năng chống xoắn, tính linh hoạt và độ thông thoáng hơn là hiệu suất giãn nở xuyên tâm. Sự khác biệt về cấu trúc là đáng kể: Ống bóng uses đồng đùn nhiều lớp (đơn/đôi/ba lớp) để tối ưu hóa độ đàn hồi của tường và khả năng chịu áp lực nổ. Ống thông tiêu chuẩn thường sử dụng phương pháp ép đùn một lớp với bện hoặc cuộn được gia cố để có khả năng đẩy. Ống bóng ống thông phải đáp ứng mức áp suất nổ cụ thể - thường nằm trong khoảng từ 6 atm đến hơn 20 atm tùy thuộc vào ứng dụng. Dung sai độ dày thành trong ống bóng thường được giữ ở mức ± 0,01 mm hoặc chặt hơn để đảm bảo hình dạng lạm phát có thể dự đoán được. tính năng Ống bóng y tế Ống thông tiêu chuẩn Chức năng chính Kiểm soát lạm phát/giãn nở Đường dẫn chất lỏng/dây Kết cấu tường Đồng đùn nhiều lớp Lớp đơn hoặc gia cố Phạm vi áp suất nổ 6–30 atm Thường không được xếp hạng Dung sai của tường ±0,01 mm hoặc chặt hơn ± 0,05–0,10 mm điển hình Tùy chọn vật liệu nilon, PTFE, PET, PEBAX PEBAX, Polyurethane, Silicon Bảng 1: Sự khác biệt chính giữa ống bóng y tế và ống thông tiêu chuẩn Các vấn đề về vật liệu: Tại sao ống bóng PTFE và cấu trúc nhiều lớp lại dẫn đầu lĩnh vực này Lựa chọn vật liệu là quyết định có tác động lớn nhất trong thiết kế ống bóng bay. Bốn vật liệu được sử dụng phổ biến nhất đều mang lại sự đánh đổi hiệu suất riêng biệt: Ống bóng PTFE Ống bóng bay PTFE mang lại độ trơ hóa học đặc biệt, hệ số ma sát rất thấp (khoảng 0,04) và khả năng tương thích sinh học vượt trội. Đây là lựa chọn ưu tiên cho các ứng dụng trong đó độ bôi trơn và tính không phản ứng là quan trọng nhất - chẳng hạn như lumen dây dẫn mạch vành và hệ thống bóng rửa thuốc. Tuy nhiên, PTFE tương đối không tuân thủ, điều này hạn chế việc sử dụng nó trong các ứng dụng đòi hỏi sự giãn nở xuyên tâm đáng kể. nilon và Polyamid Ống bóng làm bằng nylon mang lại sự cân bằng mạnh mẽ về độ bền nổ, tính linh hoạt và khả năng xử lý. Nylon 12 và Nylon 11 được sử dụng rộng rãi trong chế tạo bóng nong mạch vì chúng hỗ trợ cả cấu hình bóng bán tuân thủ và không tuân thủ. Áp lực bùng nổ của 14–20 atm có thể đạt được thường xuyên với độ dày thành và cấu hình lớp thích hợp. PET (Polyethylene Terephthalate) PET là tiêu chuẩn vàng cho ống bóng không đạt tiêu chuẩn. Nó mang lại sự tuân thủ xuyên tâm tối thiểu sau khi hình thành và thường được sử dụng trong các ứng dụng mạch máu ngoại biên và tim áp suất cao. Bóng PET duy trì đường kính định mức dưới áp lực, mang lại kết quả có thể dự đoán được trong điều trị tổn thương vôi hóa. PEBAX (Khối Polyether Amide) PEBAX được ưa chuộng rộng rãi cho các loại bóng bay tuân thủ do đặc tính đàn hồi và khả năng chống mỏi tuyệt vời. Nó hỗ trợ cấu hình bóng mềm hơn, phù hợp hơn — rất phù hợp cho bóng tắc nghẽn và một số ứng dụng về đường tiêu hóa. Các loại PEBAX có phạm vi từ Shore 25D đến 72D, mang lại sự linh hoạt trong thiết kế. So sánh áp suất nổ vật liệu (Phạm vi điển hình, atm) Áp suất nổ (atm) 5 10 15 20 8 PTFE 17 Nylon 20 PET 12 PEBAX Áp suất nổ tối đa điển hình của vật liệu ống bóng (giá trị biểu thị; thông số thực tế phụ thuộc vào hình dạng và thiết kế) Ống y tế tùy chỉnh: Khi hồ sơ tiêu chuẩn không đủ Nhiều thiết bị dựa trên ống thông thế hệ tiếp theo yêu cầu ống y tế tùy chỉnh vượt xa các thông số kỹ thuật sẵn có. Giải pháp ống bóng tùy chỉnh rất quan trọng khi: Thiết bị yêu cầu đường kính ngoài không chuẩn — chẳng hạn như các cấu hình dưới milimet dành cho trẻ em hoặc mạch máu thần kinh. Bóng bay phải tích hợp lớp phủ thuốc hoặc xử lý bề mặt chuyên dụng sau ép đùn. Ứng dụng yêu cầu cấu hình nhiều lumen - ví dụ, lumen lạm phát riêng biệt cùng với lumen dây dẫn hướng trong cùng một trục. Mã màu, dải cản quang hoặc điểm đánh dấu là cần thiết để có thể hiển thị bằng huỳnh quang. Việc đệ trình quy định yêu cầu xác nhận quy trình bằng văn bản và truy xuất nguồn gốc của các lô nguyên liệu thô. Các nhà sản xuất có khả năng ép đùn ba lớp và sản xuất tuân thủ tiêu chuẩn GMP có thể hỗ trợ phạm vi OD nhỏ như 0,3 mm đến trên 10 mm , với độ dày thành từ 0,05 mm đến 1,5 mm - mang lại cho các kỹ sư thiết kế khả năng tự do đáng kể để tối ưu hóa cả hiệu suất cơ học và chức năng. Các số liệu hiệu suất quan trọng trong việc lựa chọn ống thông bóng Khi đánh giá ống bóng ống thông đối với một ứng dụng cụ thể, năm số liệu hiệu suất sẽ hướng dẫn quyết định: 1. Hồ sơ tuân thủ Bóng bay phù hợp sẽ mở rộng đường kính khi áp suất tăng - hữu ích cho các nhiệm vụ tắc và xấp xỉ. Bóng không tuân thủ duy trì đường kính cố định và được ưu tiên để làm giãn tổn thương một cách chính xác. Bóng bay bán tuân thủ cung cấp một nền tảng trung gian. Việc chọn sai hồ sơ tuân thủ cho một ứng dụng sẽ ảnh hưởng trực tiếp đến kết quả của thủ tục. 2. Áp lực bùng nổ và giới hạn an toàn Áp suất nổ định mức (RBP) là áp suất tại đó 99,9% bóng bay sẽ không nổ với độ tin cậy 95%, theo hướng dẫn ISO 10555. Biên độ an toàn ít nhất là 15–20% so với áp suất làm việc danh nghĩa là thông lệ tiêu chuẩn trong các ứng dụng về tim và mạch máu. 3. Tính nhất quán về chiều Ống bóng có độ dày thành không nhất quán dẫn đến lạm phát không đối xứng - một rủi ro an toàn trong bất kỳ thủ thuật mạch máu nào. Dây chuyền ép đùn chính xác được trang bị hệ thống đo micromet laser có thể duy trì dung sai OD trong phạm vi ± 0,01 mm trong thời gian thực. 4. Chống mỏi Ống thông hoặc thiết bị bóng có thể tái sử dụng được sử dụng trong các tình huống lạm phát nhiều lần phải vượt qua bài kiểm tra độ mỏi theo chu kỳ. PEBAX và một số loại nylon nhất định cho thấy tuổi thọ mỏi vượt quá 500 chu kỳ lạm phát không có sự suy giảm hiệu suất có thể đo lường được trong thử nghiệm có kiểm soát. 5. Khả năng tương thích khử trùng Vật liệu ống bóng phải tương thích với phương pháp khử trùng được sử dụng - EO (ethylene oxit), chiếu xạ gamma hoặc chùm tia điện tử. PTFE và PET hoạt động tốt trên cả ba phương pháp. Một số loại PEBAX có thể yêu cầu xác định liều chiếu xạ để xác nhận tính chất cơ học không bị suy giảm. Khả năng chống mỏi theo vật liệu (Chu kỳ lạm phát, chỉ báo) Chu kỳ (×100) 1 2 3 4 5 PTFE Nylon PET PEBAX 150 350 250 500 Hiệu suất chu trình mỏi chỉ định theo vật liệu; kết quả thực tế khác nhau tùy theo điều kiện thiết kế và thử nghiệm Hướng dẫn lựa chọn dựa trên ứng dụng cho ống bóng Các khu vực lâm sàng khác nhau đặt ra những yêu cầu khác nhau đối với ống bóng. Bảng dưới đây cung cấp sơ đồ ứng dụng thực tế cho vật liệu cho các trường hợp sử dụng bóng thông thường: ứng dụng Vật liệu ưa thích Loại tuân thủ Áp suất điển hình Nong mạch vành Ni lông / PET Không tuân thủ 12–20 atm Mạch máu ngoại biên Ni lông / PEBAX Bán tuân thủ 8–14 atm Giãn nở tiết niệu PEBAX / Silicon tuân thủ 3–8 atm Giãn thực quản PEBAX tuân thủ 2–6 atm Bảo vệ thần kinh / tắc mạch PTFE / Ni lông Không tuân thủ 6–12 atm Bóng phủ thuốc PTFE / Ni lông Bán tuân thủ 8–16 atm Bảng 2: Vật liệu ống bóng được khuyến nghị và loại tuân thủ theo ứng dụng lâm sàng Chất lượng sản xuất và cân nhắc về quy định Đối với các nhà sản xuất thiết bị y tế, việc tìm nguồn cung ứng ống bóng từ nhà sản xuất tuân thủ GMP không phải là tùy chọn - đó là yêu cầu quy định cơ bản. Các chỉ số chất lượng sản xuất chính bao gồm: Chứng nhận ISO 13485 cho hệ thống quản lý chất lượng bao gồm thiết kế, ép đùn và xử lý sau. Môi trường sản xuất phòng sạch (ISO loại 7 hoặc 8) để ngăn ngừa ô nhiễm hạt trong quá trình ép đùn và xử lý. Giám sát kích thước trong dây chuyền sử dụng hệ thống đo laze để có phản hồi chất lượng theo thời gian thực. Khả năng truy xuất nguồn gốc đầy đủ của vật liệu - bao gồm số lô nhựa, thông số xử lý và hồ sơ kiểm tra - để hỗ trợ việc gửi Tệp kỹ thuật 510(k) hoặc CE. Xử lý tài liệu xác nhận (IQ/OQ/PQ) cho từng sản phẩm ống tùy chỉnh để đảm bảo tính nhất quán giữa các lô sản xuất. Các nhà sản xuất cũng cung cấp các khả năng tiếp theo — chẳng hạn như tạo hình bong bóng, liên kết đầu, phủ bề mặt và lắp ráp — mang lại giá trị đáng kể bằng cách giảm độ phức tạp của chuỗi cung ứng và cho phép chu kỳ lặp lại thiết kế nhanh hơn. Giới thiệu về LINSTANT Kể từ khi thành lập vào năm 2014, CÔNG TY TNHH VẬT LIỆU POLYMER NINGBO LINSTANT. có chuyên môn về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết tận tâm của chúng tôi với các nhà sản xuất thiết bị y tế là cam kết của chúng tôi về độ chính xác, an toàn, khả năng phát triển quy trình đa dạng và đầu ra ổn định. LINSTANT có một xưởng thanh lọc kéo dài gần như 20.000 mét vuông và đáp ứng các yêu cầu của GMP. Cơ sở vật chất của chúng tôi bao gồm 15 dây chuyền ép đùn nhập khẩu với nhiều kích cỡ trục vít khác nhau và khả năng ép đùn đồng thời đơn/đôi/ba lớp, 8 dây chuyền ép đùn PEEK, 2 dây chuyền ép phun, gần 100 bộ thiết bị dệt/lò xo/phủ và 40 bộ thiết bị hàn và tạo hình. Các nguồn lực này cùng nhau đảm bảo khả năng thực hiện hiệu quả cho các đơn đặt hàng. Phạm vi kinh doanh: Sản phẩm của chúng tôi bao gồm nhiều kích cỡ khác nhau, bao gồm ống đơn/nhiều lớp ép đùn, ống đơn/nhiều lumen, ống bóng đơn/đôi/ba lớp, vỏ bọc gia cố dạng cuộn/bện, ống PEEK/PI bằng vật liệu kỹ thuật đặc biệt và các giải pháp xử lý bề mặt khác nhau. Câu hỏi thường gặp Câu hỏi 1: Sự khác biệt giữa ống bóng y tế tuân thủ và không tuân thủ là gì? Ống bóng phù hợp sẽ mở rộng đường kính khi áp suất bơm tăng lên, làm cho nó phù hợp với các quy trình tắc và xấp xỉ. Ống bóng không tuân thủ duy trì đường kính danh nghĩa cố định bất kể áp suất tăng cao hơn áp suất lạm phát định mức - nó được sử dụng khi cần có sự giãn nở chính xác, có kiểm soát của mạch hoặc lòng, chẳng hạn như trong nong mạch vành. Câu 2: Vật liệu nào được sử dụng phổ biến nhất trong các ứng dụng ống bóng bay PTFE? Ống bóng bay PTFE is most frequently used as a liner or inner layer in multi-layer constructions where lubricity and chemical inertness are prioritized — such as drug-eluting balloons or guidewire-compatible lumens. It is often combined with outer layers of Nylon or PEBAX to add burst strength and flexibility to the overall tubing structure. Câu hỏi 3: Ống y tế tùy chỉnh có thể được phát triển cho đường kính ngoài rất nhỏ không? Đúng. Các nhà sản xuất ép đùn tiên tiến có thể sản xuất ống y tế tùy chỉnh với đường kính ngoài nhỏ tới 0,3 mm, bao gồm các ứng dụng dành cho trẻ em, mạch máu thần kinh và nhãn khoa. Để đạt được dung sai chính xác ở các thang đo này đòi hỏi phải có thiết bị ép đùn vi mô chuyên dụng và hệ thống đo laze nội tuyến để duy trì tính nhất quán về kích thước. Câu hỏi 4: Việc ép đùn đồng thời ba lớp mang lại lợi ích như thế nào cho hiệu suất của ống bóng thông? Đồng đùn ba lớp cho phép mỗi lớp của ống bóng được tối ưu hóa cho một chức năng cụ thể: lớp bên trong để bôi trơn hoặc tương thích hóa học, lớp giữa cho độ bền kết cấu và áp suất nổ, và lớp ngoài cho các đặc tính bề mặt như khả năng liên kết hoặc độ bám dính của lớp phủ. Cách tiếp cận này cho phép đạt được mức hiệu suất mà phương pháp ép đùn một lớp không thể đạt được. Câu hỏi 5: Tôi nên mong đợi những tài liệu gì từ nhà cung cấp ống bóng bay tuân thủ tiêu chuẩn GMP? Nhà cung cấp đủ điều kiện phải cung cấp Giấy chứng nhận tuân thủ (CoC), hồ sơ truy xuất nguồn gốc vật liệu (số lô nhựa và chứng chỉ nhà cung cấp), báo cáo kiểm tra kích thước, hồ sơ xác nhận quy trình (IQ/OQ/PQ) và dữ liệu tương thích sinh học tham chiếu ISO 10993. Đối với các thị trường được quản lý, cũng có thể cần phải có tài liệu bổ sung như chứng nhận ISO 13485 và thỏa thuận chất lượng dành riêng cho khách hàng.

Ống polyimide y tế lý tưởng cho các ứng dụng nhiệt độ cao vì nó duy trì tính toàn vẹn về cấu trúc và cách điện ở nhiệt độ hoạt động liên tục lên tới 250°C (482°F), trong khi vẫn linh hoạt, trơ về mặt hóa học và tương thích sinh học. Không giống như các chất thay thế PTFE hoặc nylon, polyimide kết hợp khả năng phục hồi nhiệt với cấu trúc thành siêu mỏng - khiến nó trở thành vật liệu được ưa thích cho trục ống thông, dụng cụ phẫu thuật xâm lấn tối thiểu và các thiết bị mạch máu thần kinh trong đó độ chính xác và khả năng chịu nhiệt đồng thời rất quan trọng. Bài viết này khám phá các đặc tính nhiệt, cơ học và hóa học mang lại lợi thế cho ống polyimide y tế trong môi trường lâm sàng đòi hỏi khắt khe, được hỗ trợ bởi dữ liệu kỹ thuật và ví dụ ứng dụng trong thế giới thực. Hiệu suất nhiệt: Ưu điểm cốt lõi của ống Polyimide y tế Đặc tính xác định của ống polyimide y tế là độ ổn định nhiệt đặc biệt. Chuỗi polyme polyimide (PI) chứa các liên kết imit thơm có khả năng chống lại sự phân hủy nhiệt vượt xa khả năng của hầu hết các polyme cấp y tế linh hoạt. Chất liệu Nhiệt độ sử dụng liên tục. Nhiệt độ cao điểm. (Ngắn hạn) Tương thích nồi hấp Polyimide (PI) 250°C 300°C Có PTFE 200°C 260°C Có Ni-lông (PA12) 100°C 130°C Không PEEK 240°C 280°C Có Bảng 1: So sánh hiệu suất nhiệt của các vật liệu ống y tế thông thường Chu trình khử trùng nồi hấp tiêu chuẩn hoạt động ở 121–134°C . Ống polyimide y tế trải qua các chu trình này mà không bị thay đổi kích thước, tách lớp hoặc mất tính chất cơ học — một yêu cầu quan trọng đối với các dụng cụ phẫu thuật có thể tái sử dụng. (function() { var ctx = document.getElementById('tempChart').getContext('2d'); new Chart(ctx, { type: 'bar', data: { labels: ['Polyimide (PI)', 'PTFE', 'Nylon (PA12)', 'PEEK'], datasets: [{ label: 'Continuous Use Temperature (°C)', data: [250, 200, 100, 240], backgroundColor: ['#0e7c7b', '#38b2ac', '#81e6d9', '#2c7a7b'], borderRadius: 7, borderSkipped: false, }] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Continuous Use Temperature by Material (°C)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, max: 300, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false } } } } }); })(); Cấu trúc tường siêu mỏng mà không hy sinh sức mạnh Một trong những đặc tính có ý nghĩa lâm sàng nhất của ống polyimide y tế là khả năng đạt được độ dày thành mỏng tới 0,0025 mm (2,5 micron) trong khi vẫn duy trì độ bền kéo và độ cứng cột đặc biệt. Điều này là không thể với hầu hết các vật liệu ống nhựa nhiệt dẻo có đường kính ngoài tương đương. Đối với thiết kế ống thông thần kinh và tim, việc giảm thiểu đường kính bên ngoài trong khi tối đa hóa kích thước lòng bên trong là một thách thức kỹ thuật không ngừng. Ống polyimide đạt được tỷ lệ ID/OD cho phép: Tốc độ dòng phương tiện tương phản cao hơn mà không làm tăng cấu hình ống thông Điều chỉnh dây dẫn trong các ứng dụng mạch máu thần kinh có kích thước rất nhỏ Giảm chấn thương trong quá trình điều hướng nội mạch Cấu trúc nhiều lớp kết hợp truyền mô-men xoắn với tính linh hoạt Độ bền kéo của màng polyimide cấp y tế vượt quá 170 MPa , cho phép độ tin cậy của cấu trúc trong các thủ tục can thiệp đòi hỏi khắt khe. Kháng hóa chất và tương thích sinh học trong môi trường lâm sàng Ống polyimide y tế chứng tỏ tính trơ hóa học rộng, chịu được sự tiếp xúc với: Nước muối, máu và chất lỏng sinh học Chất tương phản và giải pháp tưới tiêu Các chất khử trùng thông thường: EtO, chiếu xạ gamma và nồi hấp hơi nước Hầu hết các dung môi hữu cơ và axit ở nhiệt độ phòng Khả năng tương thích sinh học được đánh giá theo ISO 10993 tiêu chuẩn. Ống polyimide y tế đáp ứng các yêu cầu về độc tế bào, độ nhạy cảm và khả năng tương thích huyết học, hỗ trợ việc sử dụng nó trong cả ứng dụng tiếp xúc ngắn hạn và thiết bị cấy ghép. Điều đáng chú ý là polyimide tiêu chuẩn hấp thụ độ ẩm theo thời gian, điều này có thể ảnh hưởng một chút đến độ chính xác về kích thước trong môi trường ẩm ướt. Đối với các ứng dụng yêu cầu tăng cường khả năng chống ẩm, nên sử dụng các biến thể polyimide fluoride hoặc ống composite polyimide lót PTFE. Đặc tính cách điện hỗ trợ các thiết bị điện sinh lý và cắt bỏ Polyimide là một trong số ít vật liệu linh hoạt có khả năng duy trì độ bền điện môi trên 150 kV/mm ngay cả ở nhiệt độ cao. Điều này làm cho ống polyimide y tế đặc biệt phù hợp cho: Ống thông điện sinh lý tim (EP) trong đó việc cách ly điện cực là rất quan trọng Trục ống thông cắt bỏ tần số vô tuyến (RF) tiếp xúc với năng lượng nhiệt Ống dẫn hướng sợi laser trong các thiết bị trị liệu bằng quang động và laser Vật liệu cách điện bằng chì có thể cấy ghép khi cần có hiệu suất điện lâu dài Chất đàn hồi silicone và nhựa nhiệt dẻo tiêu chuẩn cho thấy sự suy giảm chất điện môi đáng kể ở nhiệt độ trên 150°C. Polyimide duy trì khả năng cách điện gần như cơ bản trong toàn bộ phạm vi nhiệt độ hoạt động — một lợi thế an toàn quan trọng trong các liệu pháp dựa trên năng lượng. (function() { var ctx2 = document.getElementById('dielectricChart').getContext('2d'); new Chart(ctx2, { type: 'line', data: { labels: ['25°C', '100°C', '150°C', '200°C', '250°C'], datasets: [ { label: 'Polyimide', data: [160, 158, 155, 152, 148], borderColor: '#0e7c7b', backgroundColor: 'rgba(14,124,123,0.10)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5 }, { label: 'Silicone', data: [20, 18, 14, 9, 4], borderColor: '#38b2ac', backgroundColor: 'rgba(56,178,172,0.08)', tension: 0.4, pointRadius: 5, fill: true, borderWidth: 2.5, borderDash: [6,3] } ] }, options: { responsive: true, plugins: { legend: { display: true, position: 'top', labels: { font: { size: 14 }, color: '#1a3c40' } }, title: { display: true, text: 'Dielectric Strength vs. Temperature (kV/mm)', font: { size: 15, weight: 'bold' }, color: '#0e7c7b', padding: { bottom: 10 } } }, scales: { y: { beginAtZero: true, ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { color: '#e0f4f4' }, title: { display: true, text: 'kV/mm', color: '#0e7c7b', font: { size: 13 } } }, x: { ticks: { color: '#1a3c40', font: { size: 13 } }, grid: { display: false }, title: { display: true, text: 'Temperature', color: '#0e7c7b', font: { size: 13 } } } } } }); })(); Các ứng dụng y tế chính của ống Polyimide Sự kết hợp giữa khả năng chịu nhiệt, độ chính xác về kích thước và khả năng tương thích sinh học giúp định vị ống polyimide y tế trên nhiều ứng dụng can thiệp và chẩn đoán: Thiết bị thần kinh và nội sọ Ống thông siêu nhỏ được sử dụng để tiếp cận mạch máu não xa cần có đường kính ngoài dưới 2 French (0,67 mm). Ống polyimide y tế mang lại độ chính xác như vậy trong khi vẫn duy trì khả năng đẩy cần thiết để điều hướng an toàn qua giải phẫu quanh co. Ống thông cắt bỏ tim Ống thông RF và phương pháp cắt lạnh làm cho trục tiếp xúc với chu kỳ nhiệt lặp đi lặp lại. Ống polyimide chịu được các chu kỳ này mà không bị nứt do mỏi — kéo dài tuổi thọ của thiết bị trong môi trường phòng thí nghiệm đa quy trình. Hệ thống phân phối và truyền thuốc Tính trơ hóa học của nó ngăn ngừa sự hấp phụ hoặc lọc thuốc, làm cho ống polyimide cấp y tế thích hợp cho các hệ thống phân phối thuốc nhắm mục tiêu, bao gồm cả ống truyền truyền ung thư. Dụng cụ phẫu thuật robot Các dụng cụ phẫu thuật được hỗ trợ bằng robot yêu cầu ống kết hợp tính linh hoạt với khả năng truyền mô-men xoắn chính xác. Các ống composite polyimide bện cung cấp các cấu hình độ cứng được kiểm soát phù hợp với cánh tay robot hoạt động theo các quy trình khử trùng lặp đi lặp lại. Khả năng sản xuất và tùy chỉnh Các nhà sản xuất ống polyimide y tế hiệu quả cung cấp tùy chỉnh OEM/ODM trên nhiều thông số để phù hợp với yêu cầu cụ thể của thiết bị: tham số Phạm vi điển hình Tác động ứng dụng Đường kính ngoài (OD) 0,1 mm – 6,0 mm Hồ sơ thiết bị, quyền truy cập tàu Độ dày của tường 0,0025 mm – 0,5 mm Kích thước Lumen, tính linh hoạt Nhiệt kế / Độ cứng Vùng mềm đến cứng Mô-men xoắn, khả năng đẩy Lớp lót bên trong Lớp phủ PTFE, ưa nước Độ bôi trơn, khả năng tương thích thuốc bện SS, Nitinol, bện nylon Khả năng chống xoắn, mô-men xoắn Bảng 2: Các thông số có thể tùy chỉnh để sản xuất OEM/ODM ống polyimide y tế Ống composite polyimide nhiều lớp - kết hợp lớp ngoài polyimide, lớp gia cố bện và lớp lót PTFE - đại diện cho cấu hình tiên tiến nhất cho trục ống thông hiệu suất cao được sử dụng trong các can thiệp phức tạp về tim và thần kinh. Giới thiệu về Công ty TNHH Vật liệu Polymer Linstant Ninh Ba Công ty TNHH Vật liệu Polymer Linstant Ninh Ba là nhà sản xuất và cung cấp ống y tế OEM/ODM chuyên nghiệp, được thành lập vào năm 2014. Với lực lượng lao động trên 400 nhân viên , công ty chuyên về công nghệ ép đùn, phủ và xử lý sau ống polyme y tế. Cam kết của chúng tôi với các nhà sản xuất thiết bị y tế được phản ánh trong chính xác, an toàn, khả năng xử lý đa dạng và chất lượng sản phẩm ổn định — đảm bảo rằng mỗi mét ống polyimide y tế đều đáp ứng các tiêu chuẩn chính xác của ngành thiết bị chẩn đoán và can thiệp ngày nay. Câu hỏi thường gặp .faq-item { border: 1px solid #b2dfdb; border-radius: 8px; margin-bottom: 12px; overflow: hidden; transition: box-shadow 0.2s; } .faq-item:hover { box-shadow: 0 4px 18px rgba(14,124,123,0.13); } .faq-question { background: linear-gradient(90deg, #0e7c7b 0%, #38b2ac 100%); color: #ffffff; font-size: 16px; font-weight: bold; padding: 14px 18px; cursor: pointer; display: flex; justify-content: space-between; align-items: center; user-select: none; transition: background 0.2s; } .faq-question:hover { background: linear-gradient(90deg, #0a5f5e 0%, #2c9e98 100%); } .faq-arrow { font-size: 18px; transition: transform 0.3s; display: inline-block; } .faq-answer { background: #f0fafa; color: #1a3c40; font-size: 16px; padding: 0 18px; max-height: 0; overflow: hidden; transition: max-height 0.35s ease, padding 0.25s; } .faq-answer.open { max-height: 300px; padding: 14px 18px; } .faq-arrow.open { transform: rotate(90deg); } Câu hỏi 1: Ống polyimide y tế có thể chịu được nhiệt độ liên tục như thế nào? ▶ Ống polyimide y tế thường hỗ trợ hoạt động liên tục lên đến 250°C , với khả năng chịu phơi nhiễm ngắn hạn vượt quá 300°C. Điều này làm cho nó tương thích với khử trùng bằng nồi hấp (121–134°C) và các quy trình trị liệu dựa trên năng lượng như cắt bỏ RF. Câu hỏi 2: Ống polyimide y tế có tương thích sinh học và an toàn khi tiếp xúc với bệnh nhân không? ▶ Vâng. Ống polyimide cấp y tế được đánh giá theo ISO 10993 tiêu chuẩn tương thích sinh học, bao gồm độc tính tế bào, độ nhạy cảm và khả năng tương hợp máu. Nó được sử dụng rộng rãi trong các ứng dụng thiết bị nội mạch, nội tim và mạch máu thần kinh trên toàn cầu. Câu hỏi 3: Ống polyimide y tế có thể được tùy chỉnh cho các thiết kế ống thông cụ thể không? ▶ Chắc chắn rồi. Tùy chỉnh OEM/ODM có sẵn cho đường kính ngoài, độ dày thành, kết cấu nhiều lớp (bao gồm lớp lót PTFE hoặc cốt thép bện), vùng độ cứng và lớp phủ bề mặt như lớp hoàn thiện ưa nước hoặc bôi trơn. Độ dài tùy chỉnh và thông số kỹ thuật có dung sai chặt chẽ là khả năng tiêu chuẩn của các nhà sản xuất thiết bị y tế. Câu hỏi 4: Ống polyimide y tế so sánh với ống PTFE trong các ứng dụng nhiệt độ cao như thế nào? ▶ Polyimide cung cấp nhiệt độ sử dụng liên tục cao hơn (250°C so với 200°C đối với PTFE), độ bền kéo vượt trội (trên 170 MPa so với khoảng 20–35 MPa đối với PTFE) và độ dày thành mỏng hơn đáng kể. PTFE vượt trội về độ trơ hóa học và độ bôi trơn, vì vậy ống composite kết hợp cả hai vật liệu thường được sử dụng trong các thiết kế ống thông hiệu suất cao. Câu hỏi 5: Phương pháp khử trùng nào tương thích với ống polyimide y tế? ▶ Ống polyimide y tế tương thích với Khử trùng bằng ethylene oxit (EtO), chiếu xạ gamma và hấp tiệt trùng bằng hơi nước (121–134°C). Nó không bị biến dạng, tách lớp hoặc mất các đặc tính cơ học trong các điều kiện chu trình khử trùng tiêu chuẩn, hỗ trợ các dạng thiết bị có thể tái sử dụng và sử dụng một lần. function toggleFaq(el) { var answer = el.nextElementSibling; var arrow = el.querySelector('.faq-arrow'); var isOpen = answer.classList.contains('open'); document.querySelectorAll('.faq-answer').forEach(function(a) { a.classList.remove('open'); }); document.querySelectorAll('.faq-arrow').forEach(function(a) { a.classList.remove('open'); }); if (!isOpen) { answer.classList.add('open'); arrow.classList.add('open'); } }
