Trả lời nhanh: Cái gì Ống Polyimide y tế được sử dụng cho
Ống polyimide y tế là một ống nhựa có thành mỏng, hiệu suất cao được ép đùn hoặc đúc từ nhựa polyimide, được sử dụng chủ yếu làm lớp lót, vỏ bọc hoặc lớp cấu trúc bên trong ống thông, ống thông siêu nhỏ, dây dẫn hướng và các thiết bị phân phối xâm lấn tối thiểu khác. Nó được chọn vì polyimide có thể được tạo thành những bức tường rất mỏng, chính xác, trong một số thiết kế dưới 0,001 inch , trong khi vẫn giữ được độ bền kéo đáng kể, độ ổn định nhiệt độ cao và khả năng kháng dung môi, sự kết hợp mà ống nylon trơn hoặc ống PTFE tiêu chuẩn thường không thể sánh được ở cùng độ dày thành. Các ứng dụng phổ biến bao gồm ống lót ống thông, trục vi ống thông, lớp phủ dây dẫn, lớp lót ống dẫn, thiết bị tiếp cận mạch máu và thần kinh, các bộ phận phân phối thuốc và các kênh dụng cụ nội soi.
Các phần bên dưới bao gồm các đặc tính vật liệu, cấu trúc bên trong, kích thước, so sánh polyimide với PTFE và PEEK, những cân nhắc trong quá trình sản xuất và một loạt câu hỏi thường gặp được thu thập từ các cuộc trò chuyện về kỹ thuật thiết bị thực tế và tìm nguồn cung ứng xung quanh ống polyimide y tế.

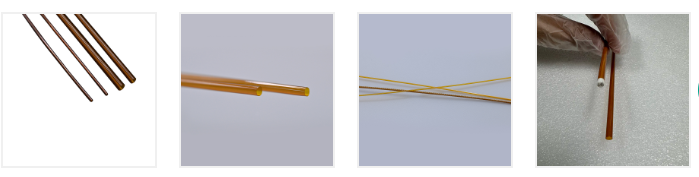

Ống Polyimide y tế thực sự là gì
Polyimide là một polyme thơm được tạo ra từ các liên kết imide lặp đi lặp lại, một cấu trúc hóa học mang lại cho vật liệu độ ổn định nhiệt và cơ học đặc biệt đối với nhựa. Ở dạng ống, nhựa polyimide thường được xử lý thông qua quá trình ép đùn hoặc phương pháp đúc liên tục lên trục gá, đó là một phần lý do tại sao ống polyimide y tế có thể đạt được độ dày thành mỏng hơn nhiều so với độ dày mà hầu hết các loại nhựa kỹ thuật khác có thể đạt được một cách đáng tin cậy. Ống thành phẩm thường mang màu hổ phách đặc trưng đến màu nâu vàng gắn liền với vật liệu màng polyimide, một đặc điểm trực quan cũng giúp bạn dễ dàng nhận biết trong quá trình lắp ráp.
Vì ống polyimide y tế thành mỏng giữ cho hình dáng bên ngoài của thiết bị nhỏ trong khi vẫn đóng góp hỗ trợ cơ học thực sự nên nó thường được chọn làm lớp lót bên trong trục ống thông nhiều lớp, trong đó mỗi phần milimet của độ dày thành thêm vào sẽ làm giảm không gian có sẵn cho lumen làm việc. Đây là lý do chính khiến ống polyimide dành cho ống thông vi mô và các dụng cụ mạch thần kinh bị hạn chế về không gian khác đã trở thành lựa chọn vật liệu tiêu chuẩn của các kỹ sư thiết bị làm việc trên các bệ tiếp cận có đường kính nhỏ.
Ống polyimide cũng được đánh giá cao nhờ bề mặt ma sát tương đối thấp và dung sai đường kính bên trong nhất quán, cả hai đều quan trọng khi ống được sử dụng làm ống lót ống thông polyimide mà trục ngoài cứng hơn hoặc dây bện gia cố sẽ được chế tạo xung quanh.
Bên trong ống: Cấu trúc lớp điển hình
Ống polyimide y tế hiếm khi được sử dụng hoàn toàn riêng lẻ trong một thiết bị hoàn chỉnh. Nó thường là lớp nền hoặc lớp lót trong cấu trúc ống thông hoặc vỏ bọc nhiều lớp. Sơ đồ cắt bên dưới thể hiện cách sắp xếp chung, mặc dù sự kết hợp chính xác của các lớp khác nhau tùy theo thiết kế của thiết bị.
- Lớp phủ bên ngoài - một lớp ngoài có bôi trơn hoặc có mã màu tùy chọn được phủ lên ống đế để xử lý và nhận dạng.
- Gia cố bện hoặc cuộn - một dây bện bằng kim loại hoặc polyme tùy chọn được đặt giữa các lớp để tăng khả năng chống xoắn và truyền mô-men xoắn.
- Tường polyimide (ống đế) - lớp polyimide ép đùn hoặc đúc chính mang phần lớn hiệu suất cơ học và nhiệt của ống.
- Lumen (lỗ khoan bên trong) - kênh mở chạy qua ống, có kích thước phù hợp với chức năng của thiết bị đích như đường dẫn dây hoặc kênh phân phối thuốc.
- Chiều dài ống đầy đủ - ống hoàn thiện liên tục được sản xuất trước khi được cắt theo chiều dài làm việc cụ thể của thiết bị.
Các thuộc tính chính quan trọng đối với thiết kế thiết bị
Ổn định nhiệt
Polyimide duy trì các đặc tính cơ học của nó trong phạm vi nhiệt độ rộng hơn hầu hết các loại nhựa ống được sử dụng trong các thiết bị y tế, điều này quan trọng trong các bước liên kết nóng chảy lại, chu trình khử trùng và bất kỳ quá trình nào mà ống tiếp xúc với nhiệt trong khi các thành phần khác đang được gắn vào nó.
Độ bền cơ học so với độ dày của tường
Một đặc điểm xác định của ống polyimide y tế là độ bền kéo mà nó giữ được ngay cả ở độ dày thành cực mỏng. Đây là điều cho phép các kỹ sư thiết kế một thiết bị có đường kính ngoài nhỏ mà vẫn chống rách hoặc tách lớp trong quá trình di chuyển qua khu vực giải phẫu quanh co.
Kháng hóa chất và dung môi
Polyimide có khả năng chống lại nhiều dung môi và chất tẩy rửa thông thường được sử dụng trong quá trình sản xuất thiết bị, giúp giảm nguy cơ lớp lót xuống cấp trong các bước liên kết, phủ hoặc phản xạ dòng xuống trong cấu trúc ống thông nhiều lớp.
Điện môi và cách điện
Polyimide là một chất cách điện mạnh, một đặc tính được sử dụng rộng rãi trong các ứng dụng cách điện dây và mạch linh hoạt bên ngoài y học, đồng thời trở nên phù hợp trong các thiết bị tích hợp các bộ phận cảm biến hoặc cắt bỏ gần ống.
Đặc điểm bề mặt để lắp ráp thiết bị
Bề mặt bên trong tương đối mịn, ma sát thấp và dung sai đường kính bên trong chặt chẽ làm cho ống polyimide trở nên thiết thực như một lớp lót ống thông polyimide mà dây dẫn hoặc các dụng cụ khác sẽ trượt qua nhiều lần trong suốt quá trình.
Định cỡ điển hình theo ứng dụng thiết bị
Bảng dưới đây tóm tắt các phạm vi đường kính bên trong chung được thấy trên các danh mục thiết bị phổ biến sử dụng ống polyimide y tế cho ống thông và hệ thống phân phối liên quan. Kích thước chính xác luôn được xác định bởi thiết kế thiết bị cụ thể và giải phẫu mục tiêu.
| Danh mục thiết bị | Đường kính bên trong điển hình | Vai trò lớp điển hình |
|---|---|---|
| Ống thông siêu nhỏ thần kinh | Khoảng 0,4 mm | Lớp lót dưới bím tóc |
| Ống thông chẩn đoán | Khoảng 0,9mm | Lớp lót bên trong |
| lót dây dẫn hướng | Khoảng 0,3 mm | Lớp phủ hoặc vỏ cuộn |
| Giới thiệu Vỏ bọc | Khoảng 1,2 mm | Lớp lót bên trong under braid |
| Kênh làm việc nội soi | Khoảng 2,8 mm | Lớp lót kênh làm việc |
| Catheter phân phối thuốc | Khoảng 0,6 mm | Giao hàng lumen lót |
Tùy chọn và dung sai độ dày tường phổ biến
Ống polyimide y tế thành mỏng thường được sản xuất trên nhiều độ dày thành tiêu chuẩn, giúp các kỹ sư thiết bị có điểm khởi đầu trước khi yêu cầu bất kỳ kích thước tùy chỉnh nào. Bởi vì dung sai ép đùn polyimide có thể được giữ chặt so với độ dày thành tổng thể, ngay cả các tùy chọn tiêu chuẩn mỏng nhất vẫn có tính thực tế đối với các ứng dụng lớp lót chịu tải thay vì lớp phủ hoàn toàn mang tính thẩm mỹ.
Polyimide so với PTFE và PEEK cho ống y tế
Ống PTFE được sử dụng rộng rãi ở những nơi ưu tiên độ ma sát cực thấp và độ trơ hóa học rộng, nhưng nhìn chung nó không thể được ép đùn thành các bức tường mỏng, chịu lực chặt mà ống polyimide y tế đạt được và nó có xu hướng dễ bị biến dạng hơn khi chịu tải. Ống PEEK mang lại độ bền cơ học cao và thường được chọn cho các phần trục cứng hơn, nhưng khả năng tạo độ dày thành ống ở đường kính rất nhỏ thường kém thuận lợi hơn polyimide và là vật liệu khó xử lý thành các lớp lót siêu mỏng hơn.
Trong thực tế, nhiều thiết kế ống thông nhiều lớp sử dụng polyimide làm lớp lót bên trong để đảm bảo độ bền thành mỏng và độ chính xác về kích thước, PTFE làm lớp phủ bên trong bôi trơn trong đó ưu tiên hiệu suất trượt và PEEK hoặc nhựa kỹ thuật tương tự ở các phần trục gần cứng hơn, nơi độ bền cơ học khối quan trọng hơn độ mỏng của thành.
| Tài sản | Polyimide | PTFE | PEEK |
|---|---|---|---|
| Khả năng tường mỏng | Rất cao | Trung bình | Hạ xuống |
| Độ bôi trơn bề mặt | Trung bình | Rất cao | Trung bình |
| Độ bền cơ học số lượng lớn | Tốt ở những bức tường mỏng | Hạ xuống, prone to creep | Cao |
Giữ tài sản ở nhiệt độ cao
Liên kết nóng chảy lại, các bước co nhiệt và quy trình khử trùng đều khiến các bộ phận của ống thông phải tiếp xúc với nhiệt độ cao trong quá trình sản xuất hoặc chuẩn bị. Biểu đồ minh họa bên dưới so sánh xu hướng duy trì đặc tính tương đối của polyimide, PTFE và PEEK khi nhiệt độ xử lý hoặc sử dụng tăng lên, dựa trên các mẫu hành vi chung của vật liệu thường được tham chiếu trong tài nguyên kỹ thuật polyme thay vì thử nghiệm cụ thể trong phòng thí nghiệm.
Ống Polyimide y tế thường được sử dụng ở đâu
Ống polyimide dành cho ống thông vi mô là một trong những ứng dụng dễ thấy nhất, nhưng vật liệu này xuất hiện trên nhiều loại thiết bị hơn sau khi xem xét các ưu điểm về độ ổn định kích thước và thành mỏng của nó.
- Các thiết bị tiếp cận mạch máu thần kinh, bao gồm các ống thông siêu nhỏ dùng để dẫn hướng các mạch não nhỏ, ngoằn ngoèo.
- Ống thông tim mạch, trong đó lớp lót ống thông bằng polyimide hỗ trợ trục ngoài được bện hoặc cuộn.
- Lớp phủ và lớp lót dây dẫn cần lớp phủ bên ngoài mỏng, ổn định về kích thước.
- Vỏ bọc và hệ thống phân phối dùng cho các thủ thuật cấu trúc tim và mạch máu ngoại biên.
- Kênh dụng cụ nội soi và lớp lót kênh làm việc.
- Ống thông phân phối thuốc và chất lỏng trong đó khả năng kháng hóa chất đối với tác nhân được phân phối là quan trọng.
- Trục ống thông chẩn đoán và điện sinh lý kết hợp lớp lót polyimide với các thành phần cảm biến hoặc cắt bỏ.
Những cân nhắc sản xuất dành cho kỹ sư thiết bị
Đùn so với đồng đùn nhiều lớp
Ống polyimide y tế một lớp hoạt động tốt như một lớp lót độc lập, nhưng nhiều thiết kế yêu cầu cấu trúc nhiều lớp hoặc nhiều lumen được xây dựng trong một quy trình liên tục duy nhất, giúp giảm số bước lắp ráp sau này và các mối nối trong thiết bị hoàn thiện.
Tích hợp bện và cuộn
Khi cần truyền mô-men xoắn hoặc khả năng chống xoắn, lớp bện hoặc lớp cuộn sẽ được thêm vào trên ống đế polyimide trước khi áp dụng lớp bọc bên ngoài, một quy trình cần kiểm soát chặt chẽ tính nhất quán về kích thước của lớp lót bên dưới để tránh lớp phủ gia cố không đồng đều.
Mã màu và nhận dạng
Vì có thể có nhiều lumen hoặc nhiều lớp trong một thiết bị nên lớp phủ bên ngoài hoặc lớp sắc tố có mã màu thường được sử dụng trong quá trình sản xuất để giúp người vận hành và kỹ thuật viên lắp ráp phân biệt giữa các ống có kích thước tương tự.
Yêu cầu về kích thước và dung sai tùy chỉnh
Các tùy chọn đường kính và độ dày thành tiêu chuẩn bao gồm hầu hết các nền tảng thiết bị phổ biến, nhưng làm việc với nhà cung cấp ống polyimide cấp y tế có thể đáp ứng các yêu cầu về kích thước tùy chỉnh sẽ hữu ích cho các thiết bị có yêu cầu về quang thông hoặc biên dạng bất thường.
Những sai lầm phổ biến cần tránh khi chỉ định ống polyimide
- Chỉ định độ dày của tường mà không xác nhận cách nó tương tác với lớp gia cố bện hoặc cuộn theo kế hoạch.
- Xem xét sự khác biệt về độ bôi trơn bề mặt so với PTFE khi ưu tiên hiệu suất trượt của dây dẫn.
- Giả sử độ dày thành duy nhất phù hợp với toàn bộ chiều dài thiết bị thay vì xem xét các vùng chuyển tiếp hoặc giảm dần.
- Chọn nhà cung cấp mà không xác nhận khả năng dung sai đường kính trong cho các ứng dụng có lumen hẹp.
- Bỏ qua các cuộc trò chuyện ban đầu với nhà sản xuất ống polyimide y tế về cách ống sẽ liên kết với các lớp liền kề trong quá trình lắp ráp.
Giới thiệu về vật liệu polymer Linstant Ninh Ba
Kể từ khi thành lập vào năm 2014, Công ty TNHH Vật liệu Polymer Linstant Ninh Ba chuyên xử lý ép đùn, phủ và xử lý sau ống polymer y tế. Trọng tâm của công ty với các nhà sản xuất thiết bị y tế là tập trung vào độ chính xác, đầu ra ổn định và khả năng phát triển quy trình đa dạng.
Linstant vận hành một môi trường nhà xưởng được kiểm soát rộng gần 20.000 mét vuông, được trang bị 15 dây chuyền ép đùn nhập khẩu bao gồm nhiều kích cỡ trục vít khác nhau với khả năng ép đùn đơn, đôi và ba lớp, tám dây chuyền ép đùn PEEK, hai dây chuyền ép phun, gần 100 bộ thiết bị dệt, lò xo và phủ cũng như 40 bộ thiết bị hàn và tạo hình.
Phạm vi sản phẩm bao gồm ống ép đùn đơn và nhiều lớp, ống đơn và nhiều lumen, ống bóng đơn, đôi và ba lớp, vỏ bọc gia cố dạng cuộn và bện, vật liệu kỹ thuật đặc biệt ống PEEK và PI, cùng một loạt các giải pháp xử lý bề mặt. Là nhà sản xuất ống polyimide y tế và nhà cung cấp ống polyimide y tế, Linstant tuân theo triết lý rằng vật liệu là nền tảng và sự khéo léo là chìa khóa, xây dựng các nền tảng được kết nối trên nhựa fluoroplastic, polyimide, quy trình bện và công việc xử lý bề mặt.
Hoạt động thông qua các công ty con quản lý các lĩnh vực chuyên môn của riêng mình trong khi vẫn phối hợp chặt chẽ, nhóm hoạt động để tăng cường đổi mới sản phẩm và chất lượng dịch vụ với tư cách là nhà cung cấp ống polyimide cấp y tế cho các đối tác trong ngành công nghệ y tế.
Câu hỏi thường gặp
Q1. Ống polyimide y tế là gì?
Một ống nhựa có thành mỏng được ép đùn hoặc đúc từ nhựa polyimide, được sử dụng làm lớp lót, vỏ bọc hoặc lớp cấu trúc bên trong ống thông, ống thông siêu nhỏ và các thiết bị xâm lấn tối thiểu tương tự.
Q2. Ống polyimide dùng để làm gì?
Nó thường được sử dụng làm lớp lót ống thông, thành phần trục vi ống thông, lớp phủ dây dẫn, lớp lót vỏ bọc giới thiệu và lớp lót kênh làm việc trong các dụng cụ nội soi.
Q3. Tại sao polyimide được sử dụng trong các thiết bị y tế?
Nó kết hợp độ dày thành ống rất mỏng có thể đạt được với độ bền kéo, độ ổn định nhiệt và khả năng kháng hóa chất đáng kể, một sự kết hợp khó có thể sánh được với các loại nhựa ống khác có cùng độ dày thành.
Q4. Ưu điểm của ống polyimide là gì?
Ưu điểm chính bao gồm độ bền thành mỏng, dung sai kích thước chặt chẽ, ổn định nhiệt độ cao, kháng hóa chất tốt và đặc tính cách điện mạnh.
Q5. Những ứng dụng nào sử dụng ống polyimide y tế?
Các ống thông thần kinh và tim mạch, ống thông vi mô, ống dẫn hướng, vỏ bọc giới thiệu, kênh nội soi và ống thông phân phối thuốc đều thường sử dụng ống polyimide.
Q6. Ống polyimide có phù hợp với ống thông không?
Có, ống polyimide cho ống thông là một lựa chọn phổ biến làm lớp lót bên trong, đặc biệt là trong các thiết kế trục ống thông có đường kính nhỏ và nhiều lớp.
Q7. Sự khác biệt giữa ống polyimide và PTFE là gì?
Polyimide thường giữ các bức tường mỏng hơn với độ bền kéo cao hơn, trong khi PTFE mang lại ma sát bề mặt thấp hơn và độ trơ hóa học rộng hơn, vì vậy nhiều thiết bị sử dụng cả hai cùng nhau trong các lớp khác nhau.
Q8. Polyimide và PEEK, cái nào tốt hơn cho ống y tế?
Cả hai đều không tốt hơn. Polyimide phù hợp với các ứng dụng lót tường mỏng, trong khi PEEK thường được chọn cho các phần trục gần cứng hơn, nơi độ bền cơ học số lượng lớn quan trọng hơn độ mỏng của tường.
